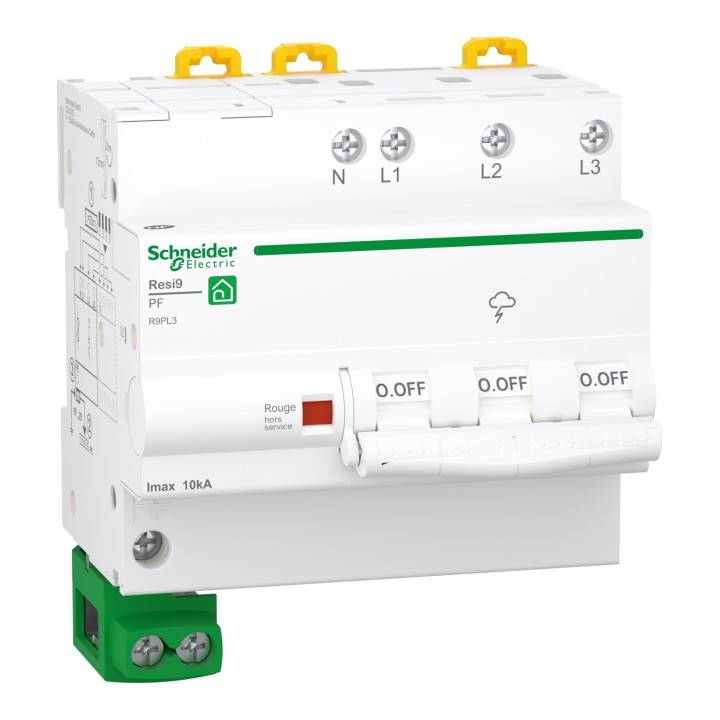

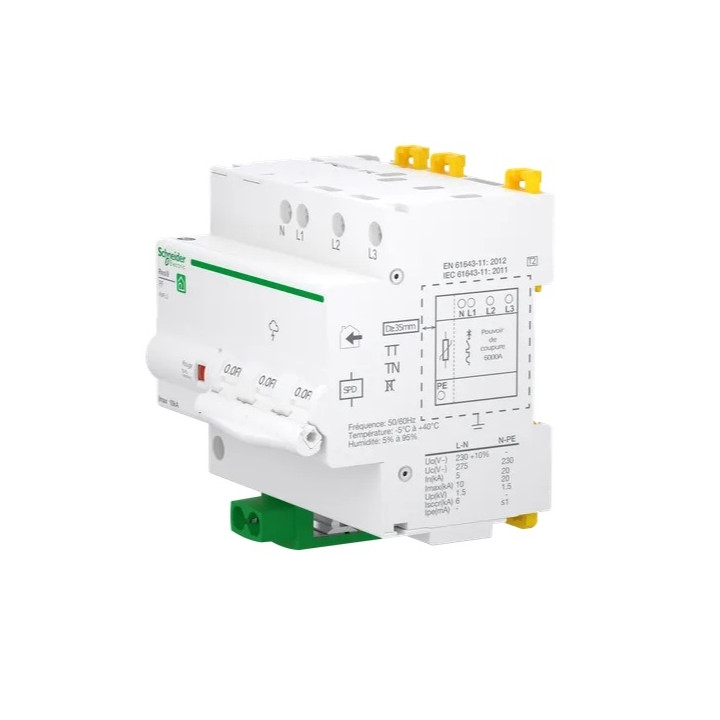

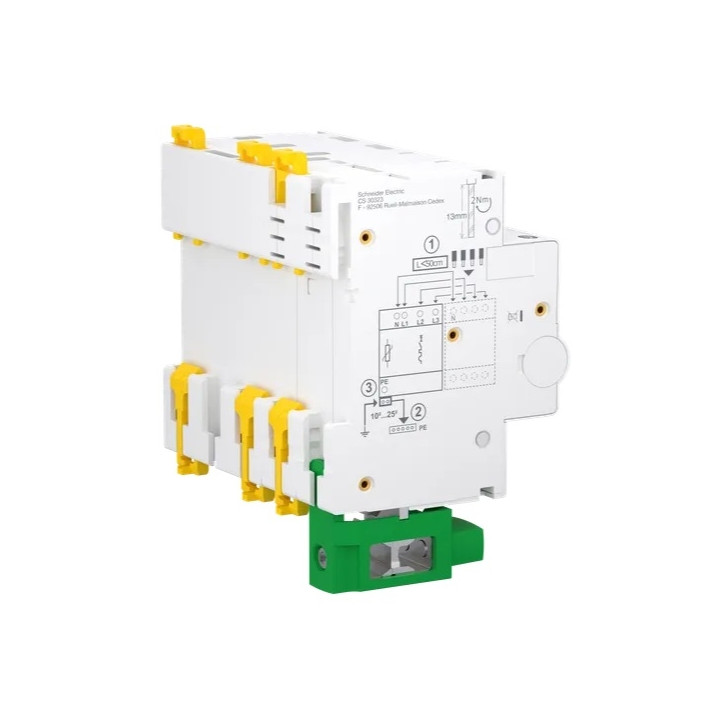

Schneider - Resi9 XP - parafoudre - 10kA - 3P+N avec accessoires - Réf : R9PL3

Description courte
Schneider - Resi9 XP - parafoudre - 10kA - 3P+N avec accessoires - R9PL3
Ce parafoudre 3P+N de Type 2 Auto protégé, permet d'assurer une protection contre les surtensions provoquées par la foudre

Description produit complète
Schneider - Resi9 XP - parafoudre - 10kA - 3P+N avec accessoires - R9PL3

Complémentaires
classe de parafoudre	Type 2
technologie du parafoudre	MOV + GDT
[Ue] tension assignée d'emploi	230/400 V +/- 10 % CA 50/60 Hz
[In] nominal discharge current	Mode différentiel: 5 kA (L/N) Mode commun: 20 kA (N/PE)
[Imax] maximum discharge current	Mode différentiel: 10 kA L/N Mode commun: 20 kA N/PE
[Uc] tension maximale de service permanent	Mode commun: 275 V N/PE Mode différentiel: 275 V L/N
[Up] niveau de protection en tension maximal	Mode commun Mode différentiel
[Ut] surtension temporaire	337 V L/N 5 s tenue 1200 V N/PE 200 ms mode de défaillance en sécurité 442 V L/PE 5 s tenue
[If] courant de suite	0,1 kA mode commun N/PE
signalisation locale	Blanc/rouge repère
type de sectionneur	Disjoncteur à commande intégrée - Icu 6 kA
[Isccr] short-circuit current rating	6 kA
mode d'installation	Encliquetable
support de montage	Rail DIN
pas de 9 mm	10
hauteur	106,8 mm
largeur	88,4 mm
profondeur	74,1 mm
poids du produit	640 g
couleur	Blanc (RAL 9003)
temps de réponse
[Ipe] Ground residual current	1 mA
type de raccordement	Borne du type à cage (L/N) 1 16 mm² rigide Borne du type à cage (terre) 10 25 mm² rigide Borne du type à cage (L/N) 1 16 mm² souple Borne du type à cage (terre) 10 25 mm² souple Borne du type à cage (L/N) 1 16 mm² flexible avec embout Borne du type à cage (terre) 10 25 mm² flexible avec embout
longueur de dénudage des fils	13 mm
couple de serrage	2 N.m
Environnement
normes	EN 61643-11:2012 CEI 61643-11:2011
certifications du produit	CE
labels qualité	NF
degré de protection IP	IP40 (boîtier modulaire) se conformer à CEI 60529 IP20 se conformer à CEI 60529
Tenue aux chocs IK	IK03 se conformer à IEC 62262
humidité relative	5 95 %
température de fonctionnement	-25 70 °C
température ambiante pour le stockage	-40 80 °C
range of product	Resi9
nom du produit	Resi9 XP PF
fonction produit	Parafoudre
Nom de l'appareil	Quick PF
description des pôles	3P + N
signalisation à distance	Sans
type de parafoudre	Réseau de distribution électrique
schéma de liaison à la terre	TN-S TT
Product Details
• Brand

• Reference
  SCHR9PL3
• In stock
  11 Items
• isbn
  3606489520649
• ean13
  3606489520649
Data sheet
• Nombre de modules
  5 - 1779712235
• Nombre de pôles
  Tetra - 1779712235
• Pouvoir de coupure
  10Ka - 1779712235
• Référence fabricant
  R9PL3
