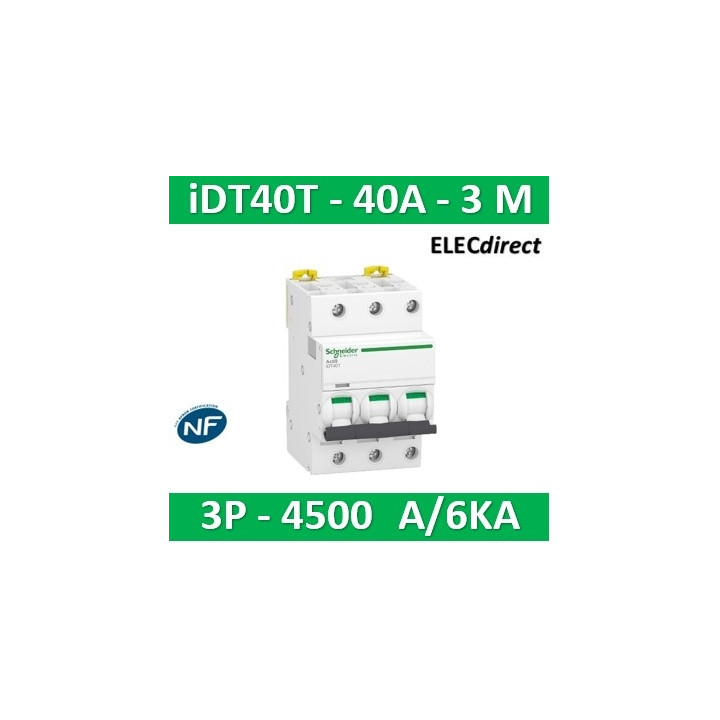

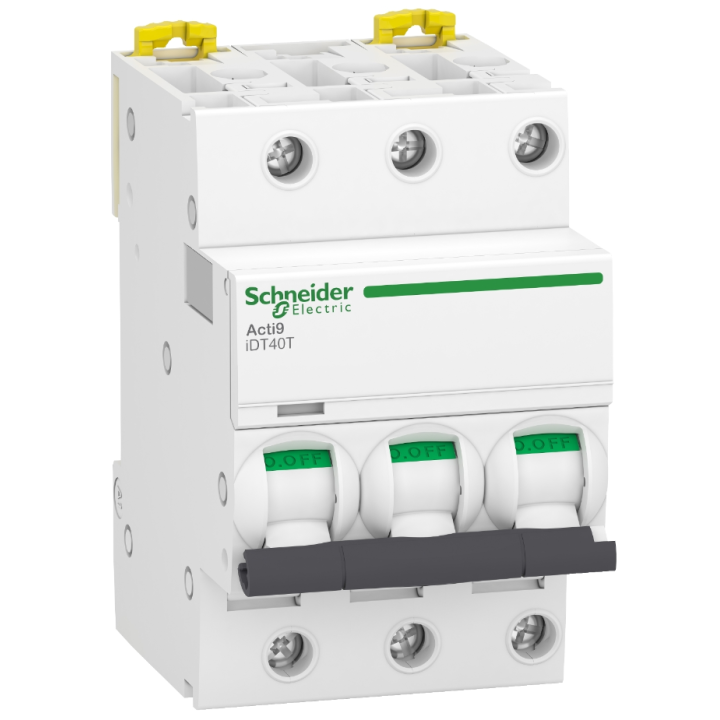

Schneider - Acti9 iDT40T - disjoncteur modulaire - 3P - 40A - courbe C - 4500A/6kA - A9P22340

Description courte
Schneider - Acti9 iDT40T - disjoncteur modulaire - 3P - 40A - courbe C - 4500A/6kA - A9P22340

Description produit complète
Schneider - Acti9 iDT40T - disjoncteur modulaire - 3P - 40A - courbe C - 4500A/6kA - A9P22340

Complémentaires
fréquence du réseau	50 Hz
[Ue] tension assignée d'emploi	400 V CA 50 Hz
limite de déclenchement magnétique	5...10 x In se conformer à EN/CEI 60898-1 8 x In +/- 20 % se conformer à EN/CEI 60947-2
[Ics] pouvoir de coupure de service	4500 A 100 % Icn à 400 V CA 50 Hz se conformer à EN/CEI 60898-1 4,5 kA 75 % Icu à 400 V CA 50 Hz se conformer à EN/CEI 60947-2
classe de limitation	3 se conformer à EN/CEI 60898-1
[Ui] tension d'isolement	440 V CA 50 Hz se conformer à EN/CEI 60947-2
[Uimp] tension assignée de tenue aux chocs	4 kV se conformer à EN/CEI 60947-2
coupure pleinement apparente	Oui
type de commande	Par maneton
signalisation locale	Indication ON/OFF Signalisation de déclenchement
mode d'installation	Encliquetable
support de montage	Rail DIN
pas de 9 mm	6
hauteur	85 mm
largeur	54 mm
profondeur	74 mm
poids du produit	340 g
couleur	Blanc
endurance mécanique	20000 cycle
endurance électrique	10000 cycle
verrouillages optionnels	Dispositif de cadenassage
connexion	À vis
position de verrouillage	Vis
type de raccordement	Bornes type tunnel haut ou bas1 10 mm² souple Bornes type tunnel haut ou bas1 16 mm² rigide
longueur de dénudage des fils	14 mm pour haut ou bas connexion
couple de serrage	2 N.m haut ou bas
protection différentielle	Bloc séparé
Environnement
normes	EN/CEI 60898-1 EN/CEI 60947-2
certifications du produit	CE BV RINA DNV
degré de protection IP	IP20 se conformer à CEI 60529 IP40 (boîtier modulaire) se conformer à CEI 60529
degré de pollution	3 se conformer à EN/CEI 60947-2
humidité relative	95 % à 55 °C
altitude de fonctionnement	2000 m
température de fonctionnement	-25 70 °C
température ambiante pour le stockage	-40 85 °C
gamme	Acti9
nom du produit	Acti9 iDT40
fonction produit	Disjoncteur miniature
Nom de l'appareil	IDT40T
fonction de l appareil	Distribution
description des pôles	3P
nombre de pôles protégés	3
In courant assigné d'emploi	40 A
type de réseau	CA
type de déclencheur	Thermique-magnétique
courbe de déclenchement	C
pouvoir de coupure	4500 A Icn à 400 V CA 50 Hz se conformer à EN/CEI 60898-1 6 kA Icu à 400 V CA 50 Hz se conformer à EN/CEI 60947-2
aptitude au sectionnement	Oui se conformer à EN/CEI 60947-2
labels qualité	NF
Product Details
• Brand

• Reference
  SCHA9P22340
• In stock
  2 Items
• isbn
  3606481381620
• ean13
  3606481381620
Data sheet
• Gamme
  ACTI9 IDT40
• Type Disjoncteur
  Courbe C
• Nombre de pôles
  Tri
• Pouvoir de coupure
  6Ka
• Intensité
  40A
• Référence fabricant
  A9P22340
