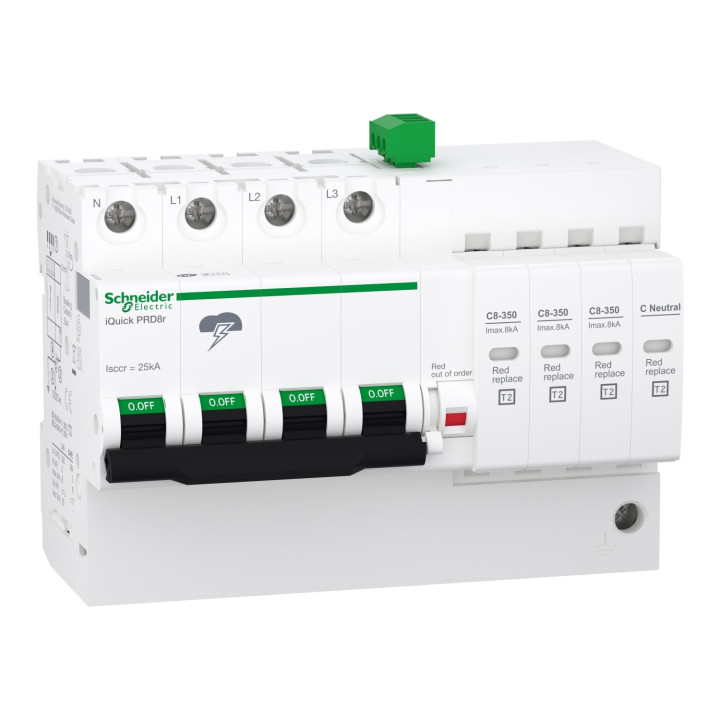

Schneider - Acti9, iQuick PRD8r parafoudre 3P+N avec report signalisation - 8KA - A9L16300

Description courte
Schneider - Acti9, iQuick PRD8r parafoudre 3P+N avec report signalisation - 8KA - A9L16300
- Assure la protection secondaire des charges à protéger. En cascade avec les parasurtenseurs entrants
- Parafoudre combiné type 2+3 8 kA conformément aux normes IEC 61643-11:2011 et EN 61643-11:2012
- Convient aux réseaux TT, TN-S et TN-C, haute détection des éventuels défauts de courants et courts-circuits
- Information à distance pour le remplacement de la cartouche
- Cartouches débrochables faciles à remplacer et enfichables avec verrou anti-vibration
Vous trouverez ci joint la NOTICE

Description produit complète
Schneider - Acti9, iQuick PRD8r parafoudre 3P+N avec report signalisation - 8KA - A9L16300

Complémentaires
classe de parafoudre	Type 2 + 3
technologie du parafoudre	MOV + GDT
[Ue] tension assignée d'emploi	230 V CA (+/- 10 %) à 50/60 Hz 400 V CA (+/- 10 %) à 50/60 Hz
[In] nominal discharge current	Mode commun: 2 kA (L/PE) Mode commun: 2 kA (N/PE) Mode différentiel: 2 kA (L/N)
[Imax] maximum discharge current	Mode commun: 8 kA L/PE Mode commun: 8 kA N/PE Mode différentiel: 8 kA L/N
[Uc] tension maximale de service permanent	Mode commun: 264 V N/PE Mode commun: 350 V L/PE Mode différentiel: 350 V L/N
[Up] niveau de protection en tension maximal	Mode commun Mode commun Mode différentiel Mode commun Mode différentiel Mode commun
type de sectionneur	Disjoncteur à commande intégrée - Icu 25 kA
[Isccr] short-circuit current rating	25 kA
tension circuit de signalisation	2 A/250 V AC 50/60 Hz
mode d'installation	Encliquetable
support de montage	Rail DIN
pas de 9 mm	14,6
hauteur	94 mm
largeur	131,5 mm
profondeur	75,9 mm
poids du produit	0,84 kg
couleur	Blanc (RAL 9003)
temps de réponse
type de raccordement	Borne du type à cage (dessous) 2,5 25 mm² Borne du type à cage (partie supérieure) 2,5 25 mm²
couple de serrage	2,5 N.m
Environnement
normes	EN 61643-11:2012 CEI 61643-11:2011
certifications du produit	CE
labels qualité	KEMA-KEUR NF
degré de protection IP	Sur face avant: IP40 se conformer à CEI 60529 Appareil seul: IP20 se conformer à CEI 60529
Tenue aux chocs IK	IK05 se conformer à IEC 62262
humidité relative	5 90 %
altitude de fonctionnement	2000 m
température de fonctionnement	-25 60 °C
température ambiante pour le stockage	-40 70 °C
range of product	Acti 9
nom du produit	Acti 9 iQuick PRD
fonction produit	Parafoudre à cartouche débrochable
Nom de l'appareil	IQuick PRD8r
fonction de l appareil	Distribution
description des pôles	3P + N
signalisation à distance	Avec
composition de contacts de signalisation	1 SD (1 C/O)
type de parafoudre	Réseau de distribution électrique
schéma de liaison à la terre	TT TN-S
[Uoc] tension en circuit ouvert	10 kV type 3 mode commun L/PE 10 kV type 3 mode commun N/PE 10 kV type 3 mode différentiel L/N
