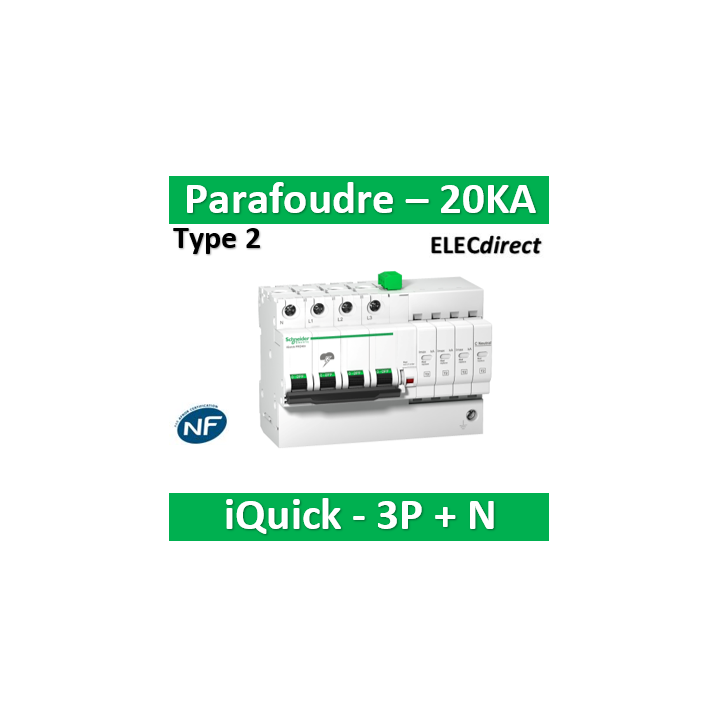

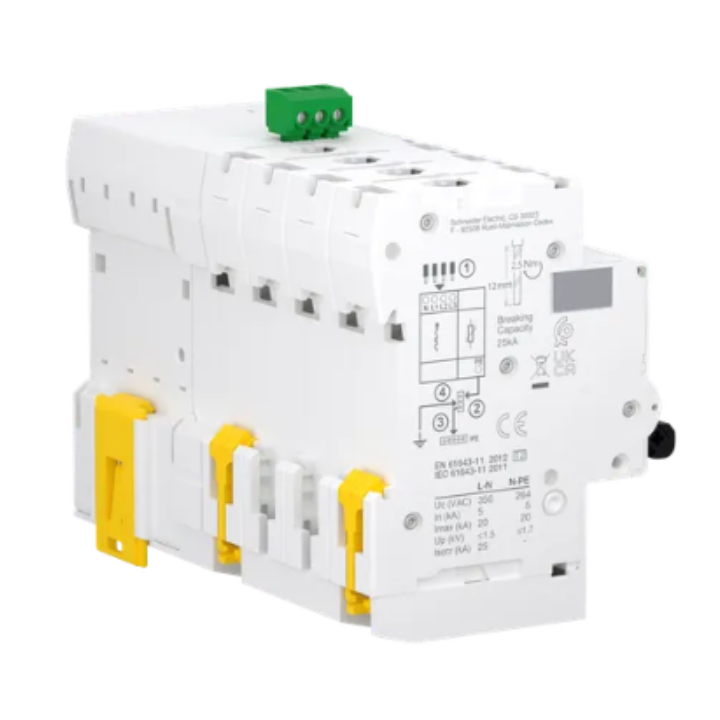

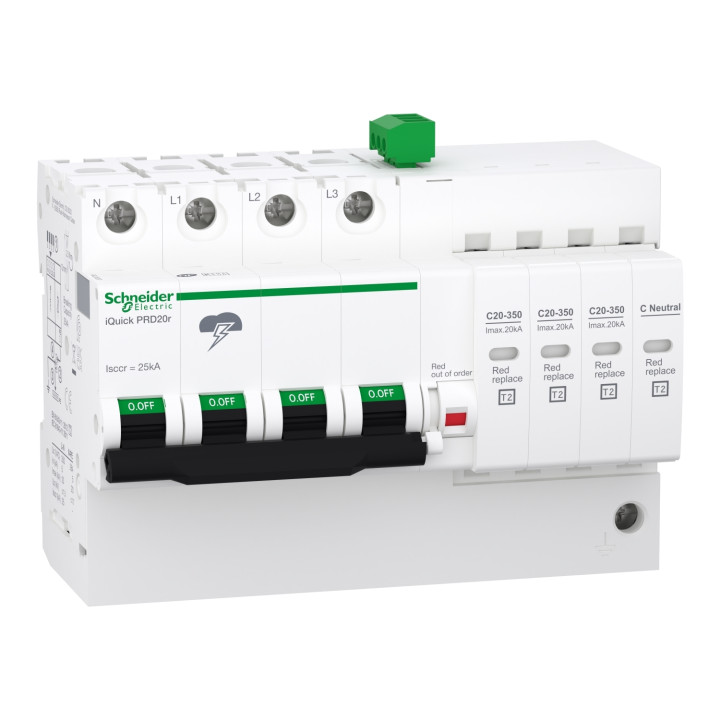

Schneider - Acti9, iQuick PRD20r parafoudre 3P+N avec report signalisation - 20KA - Réf : A9L16297

Description courte
Schneider - Acti9, iQuick PRD20r parafoudre 3P+N avec report signalisation - 20KA - A9L16297
- Pour un niveau de risque élevé dans le panneau de distribution entrant
- Parafoudre de type 2 20 kA conformément aux normes IEC 61643-11:2011 et EN 61643-11:2012
- Convient aux réseaux TT, TN-S et TN-C, haute détection des éventuels défauts de courants et courts-circuits
- Information à distance pour le remplacement de la cartouche (avec ajout d'un voyant A9E18320)
- Cartouches débrochables faciles à remplacer et enfichables avec verrou anti-vibration
Vous trouverez ci joint la NOTICE

Description produit complète
Schneider - Acti9, iQuick PRD20r parafoudre 3P+N avec report signalisation - 20KA - A9L16297
 Doté d'un report de signalisation de type 2, le parafoudre iQuick PRD20r protège les installations 3P+N contre les surtensions transitoires indirectes en TT ou TN-S pour un niveau de risque faible.
Complémentaires
classe de parafoudre	Type 2
technologie du parafoudre	MOV + GDT
[Ue] tension assignée d'emploi	230 V CA (+/- 10 %) à 50/60 Hz 400 V CA (+/- 10 %) à 50/60 Hz
[In] nominal discharge current	Mode commun: 5 kA (L/PE) Mode commun: 5 kA (N/PE) Mode différentiel: 5 kA (L/N)
[Imax] maximum discharge current	Mode commun: 20 kA L/PE Mode commun: 20 kA N/PE Mode différentiel: 20 kA L/N
[Uc] tension maximale de service permanent	Mode commun: 264 V N/PE Mode commun: 350 V L/PE Mode différentiel: 350 V L/N
[Up] niveau de protection en tension maximal	Mode commun Mode commun Mode différentiel
type de sectionneur	Disjoncteur à commande intégrée - Icu 25 kA
[Isccr] short-circuit current rating	25 kA
tension circuit de signalisation	2 A/250 V AC 50/60 Hz
mode d'installation	Encliquetable
support de montage	Rail DIN
pas de 9 mm	14,6
hauteur	94 mm
largeur	131,5 mm
profondeur	75,9 mm
poids du produit	0,84 kg
couleur	Blanc (RAL 9003)
temps de réponse
type de raccordement	Borne du type à cage (dessous) 2,5 25 mm² Borne du type à cage (partie supérieure) 2,5 25 mm²
couple de serrage	2,5 N.m
range of product	Acti 9
nom du produit	Acti 9 iQuick PRD
fonction produit	Parafoudre à cartouche débrochable
Nom de l'appareil	IQuick PRD
fonction de l appareil	Distribution
description des pôles	3P + N
signalisation à distance	Avec
composition de contacts de signalisation	1 SD (1 C/O)
type de parafoudre	Réseau de distribution électrique
schéma de liaison à la terre	TT TN-S
Product Details
• Brand

• Reference
  SCHA9L16297
• isbn
  3606480387098
• ean13
  3606480387098
Data sheet
• Gamme
  ACTI9 IDT40
• Nombre de pôles
  Tri
• Référence fabricant
  A9L16297
