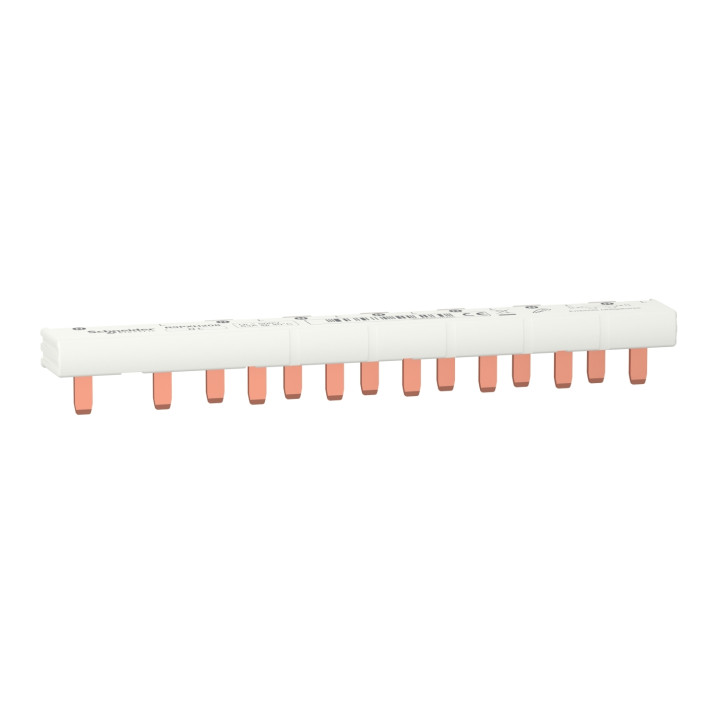

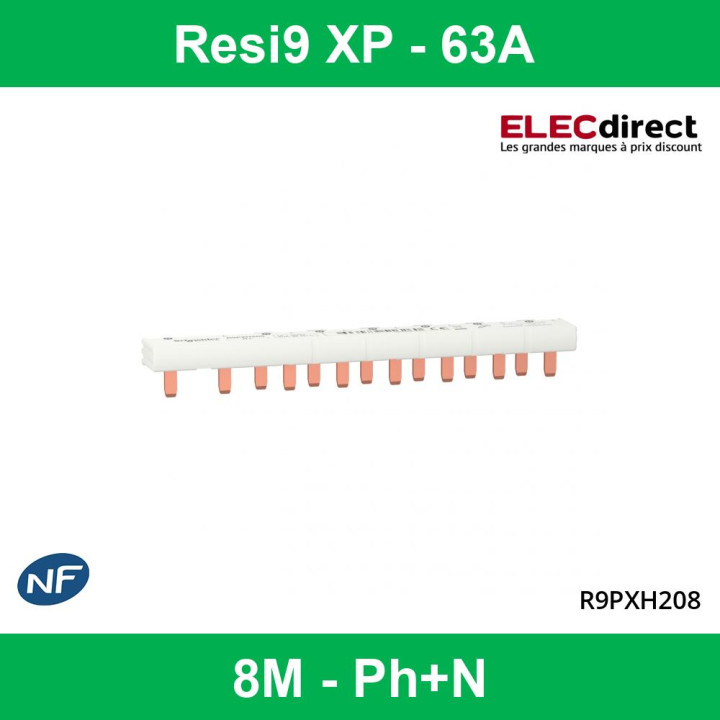

Schneider - Resi9 XP - Peigne Horizontal Monobloc - Neutre + Phase - 8M - 63A - Réf : R9PXH208

Description courte
Ce peigne électrique horizontal monobloc de la gamme Resi9 XP, de la marque Schneider, à pour objectif de relier votre interrupteur différentiel aux disjoncteurs divisionnaires et s'installe par dessus les disjoncteurs.
Ce peigne monobloc permet de raccorder l’ensemble des disjoncteurs et autres appareillages modulaires peignables d’une rangée à l'interrupteur différentiel. Vous pouvez connecter jusqu'à 6 disjoncteurs derrière un inter différentiel de type R9PR...

Description produit complète
•

  Données techniques

  - Nombre de modules : 8
  - Courant assigné d'emploi : 63A
  - Tension assigné : 230V
  - Configuration des pôles pour 1 voie : 1P+N

  Conformité

    - Certifications : CE

  Dimensions et poids

  - Largeur : 143 mm
  - Hauteur : 21 mm
  - Profondeur : 24,5 mm
  - Poids : 45 g
Gamme	Resi9
Type de produit ou équipement	Peigne de raccordement
Catégorie d'accessoire / de pièce détachée	Accessoire de connexion
Description des lignes	1P + N
Longueur modules de 18 mm	8
Nombre de voies	Départ: 6 voies N + 1 L Interrupteur principal: 1 voie N + 1 L
configuration des pôles pour 1 voie	Départ: 1 1P + N Interrupteur principal: 1 1P + N
"Pas" de raccordement	Interrupteur principal: 18 mm Départ: 9 mm
Type de connecteur	Dent
distance entre appareils	Départ: 18 mm Interrupteur principal: 36 mm
Isolement	Isolé - vendu sans cache dent
Présentation du produit	Découpable
Equipement fournis	.
[Ie] courant assigné d'emploi	63 A à 40 °C
[Ue] tension assignée d'emploi	230 V CA Ph/N
[Ui] tension d'isolement	250 V CA
Mode d'installation	Horizontale
Emplacement de montage	Haut sur borne du type à cage
Pas de 9 mm	16
Hauteur	21 mm
Profondeur	24,5 mm
Couleur	Blanc (RAL 9003)
Compatibilité de gamme	Resi9 Resi9 XP DM Resi9 Resi9 XP ID Resi9 Resi9 XP DA Resi9 Resi9 XP CT Resi9 Resi9 XP TL Resi9 Resi9 XP SF Resi9 Resi9 XP CM
Certifications du produit	CE
Product Details
• Brand

• Reference
  SCHR9PXH208
• In stock
  148 Items
• isbn
  3606489516260
• ean13
  3606489516260
Data sheet
• Type Peignes et accessoires
  Peignes horizontaux
• Connexion
  À vis
• Référence fabricant
  R9PXH208
