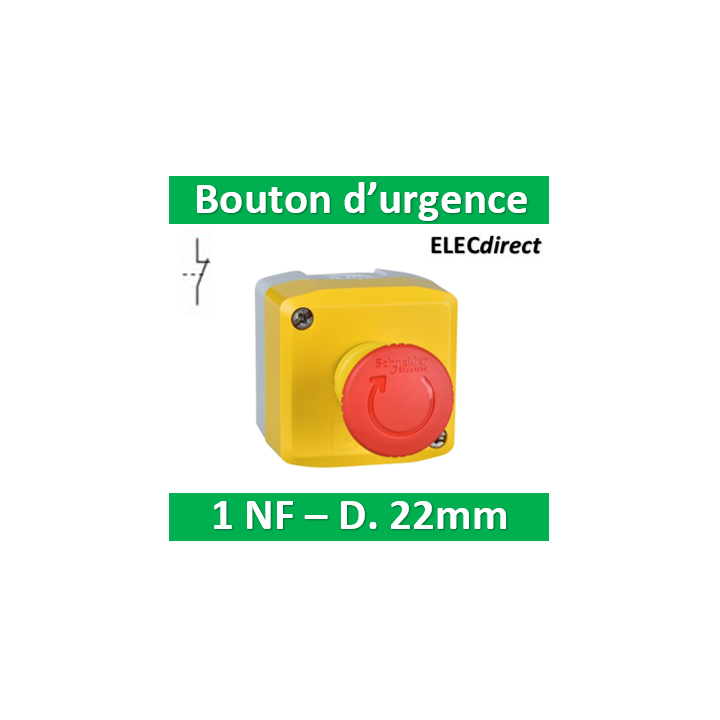

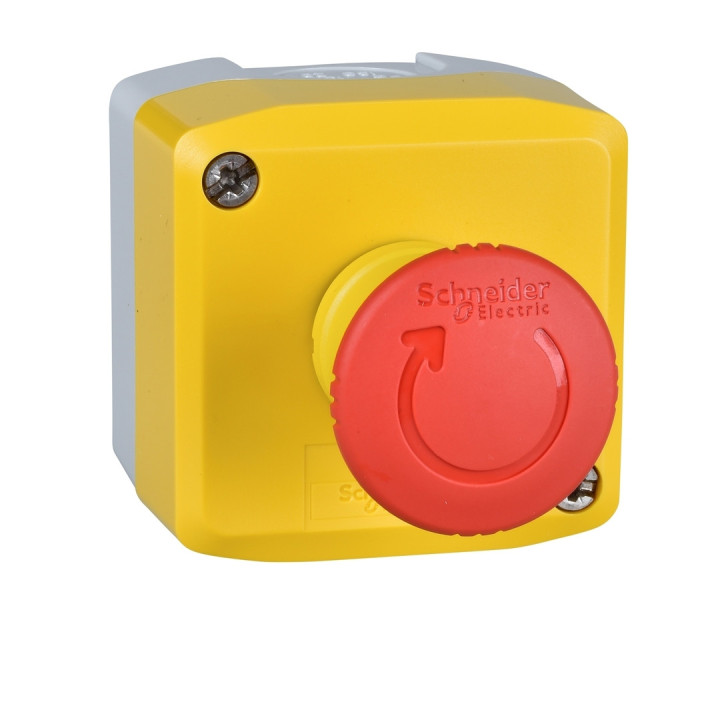

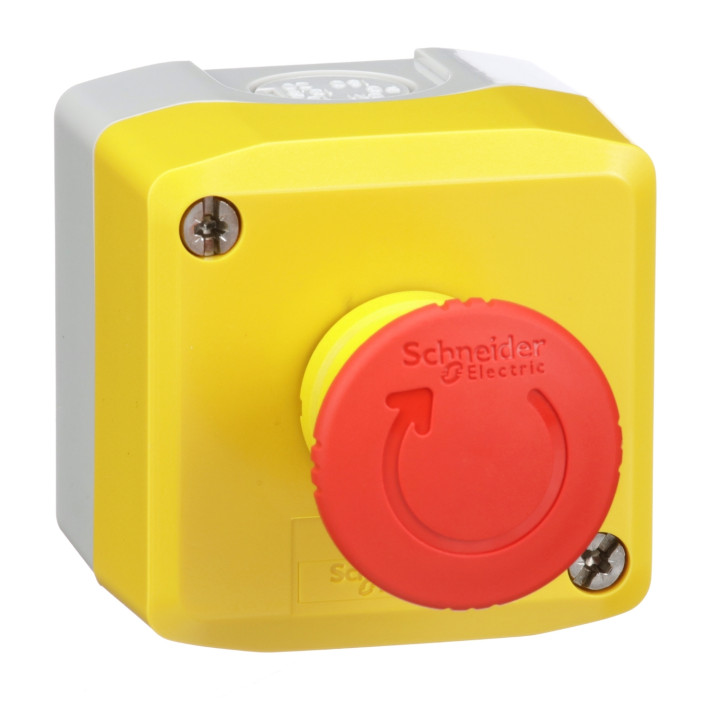

Schneider - boite jaune arrêt urgence rouge - pousser tourner - 1NF au repos - Ø40 - XALK178

Description courte
Schneider - boite jaune arrêt urgence rouge - pousser tourner - 1NF au repos - Ø40 - XALK178
Le bouton d'arrêt d'urgence Schneider - Harmony (Réf : XALK178) garantit la sécurité des installations. Ce bouton coup de poing de la gamme Harmony XALK, associé à une bobine MX protégée par un disjoncteur de 2A, est livré complet avec :
• Bloc de contact 1NF (normalement fermé)
• Tête de bouton coup de poing de Ø40 mm
• Bague de serrage pour la tête de bouton
Avec une étanchéité IP66 et des dimensions de 68 x 68 x 53 mm, il se monte facilement en saillie. De plus, il dispose de deux pré-perçages pour presse-étoupes aux normes PG 13,5 ou ISO M20, comme le presse-étoupe Legrand 098003, avec une capacité de serrage de câbles jusqu'à 12 mm.

Description produit complète
Schneider - BOITE 1 NF - XALK178

Complémentaires
entrée de câble	1 masque pour entrée de câble 0 14 mm 2 préperçages pour presse-étoupe de câble Pg 13 et ISO M20 0 12 mm
poids du produit	0,194 kg
tenue au nettoyage haute pression	7000000 Pa à 55 °C, distance : 0,1 m
ouverture positive	Avec se conformer à EN/CEI 60947-5-1 appendix K
course d'actionnement	1,5 mm (état électrique modifié par "O") 2,6 mm (état électrique modifié par "F") 4,3 mm (course totale)
force d'actionnement	44 N état électrique modifié par "O" + "F"
endurance mécanique	300000 cycle
mode de raccordement	Borniers à vis-étrier, Borniers à vis-étrier, >= 1 x 0,22 mm² sans embout se conformer à EN/IEC 60947-1
couple de serrage	0,8 1,2 N.m se conformer à EN/IEC 60947-1
forme de la tête de vis	Transversal compatible avec cruciforme Philips n° 1 tournevis Transversal compatible avec pozidriv N°1 tournevis Perforé compatible avec plat Ø 4 mm tournevis Perforé compatible avec plat Ø 5,5 mm tournevis
matériau des contacts	Alliage d'argent (Ag/Ni)
protection contre les courts-circuits	10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1
[Ith] courant thermique conventionnel	10 A se conformer à EN/IEC 60947-5-1
[Ui] tension assignée d'isolement	600 V (degré de pollution 3) se conformer à EN/IEC 60947-1
[Uimp] tension assignée de tenue aux chocs	6 kV se conformer à EN/IEC 60947-1
[Ie] courant assigné d'emploi	3 A à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-1 6 A à 120 V, AC-15, A600 se conformer à EN/IEC 60947-5-1 0,1 A à 600 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1 0,27 A à 250 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1 0,55 A à 125 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1 1,2 A à 600 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
durée de vie électrique	1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement 1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement 1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement 1000000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement 1000000 cycle, DC-13, 0,5 A à 24 V, cadence de fonctionnement
fiabilité électrique	< 10exp(-6) à 5 V, 1 mA se conformer à EN/IEC 60947-5-4 < 10exp(-8) à 17 V, 5 mA se conformer à EN/IEC 60947-5-4
gamme de produits	Harmony XALK
fonction produit	Poste de commande complet
Nom de l'appareil	XALK
destination du produit	Pour unités de commande et signalisation XB5 Ø 22 mm
application de la boîte pendante	Fonction coupure d'urgence Fonction d'arrêt d'urgence
couleur de la base du boîtier	Gris clair (RAL 7035)
couleur du capot	Jaune (RAL 1021)
matière	Polycarbonate
profil du dispositif de commande	1 bouton-poussoir coup de poing
description des opérateurs	Rouge, sans marquage 'O', 1 contact 'O'
remise à zéro	Tourner pour déverrouiller
composition de la boite de commande	1 bouton-poussoir Ø 40 mm coup de poing, rouge 1 "O" non marqué marquage
fonctionnement des contacts	À action dépendante

Product Details
• Brand

• Reference
  SCHXALK178
• In stock
  16 Items
• isbn
  3389119027892
• ean13
  3389119027892
Data sheet
• Type Commandes et voyants
  Arrêt d'urgence
  Boite à bouton XB
• Référence fabricant
  XALK178
