Schneider - BOITE AU 1 NC - Réf : XALEK1701

Description courte
Schneider - BOITE AU 1 NC - XALEK1701

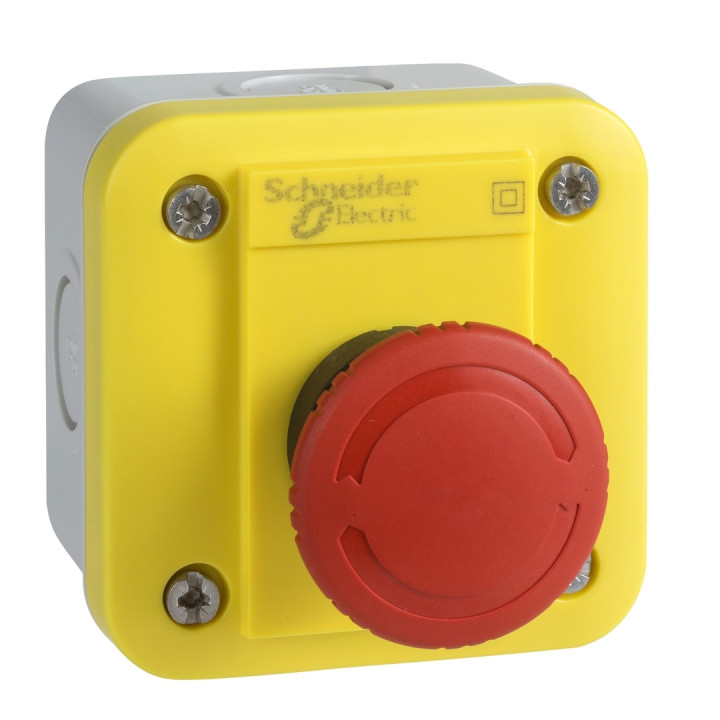

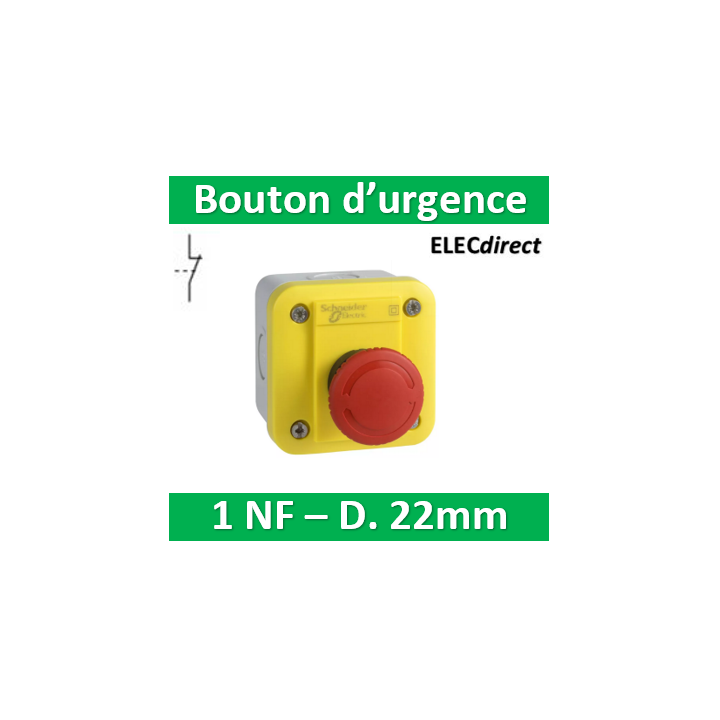

boite à boutons urgence - poussoir rouge - capot jaune - boitier gris

Description produit complète
Schneider - BOITE AU 1 NC - XALEK1701
Complémentaires
Entrée de câble	1 masque pour entrée de câble 2 préperçages pour presse-étoupe de câble Pg 13 et ISO M20
Poids	0.194 kg
Tenue au nettoyage haute pression	7000000 Paà 55 °C, 0,1 m
Ouverture positive	Avec conformément à EN/IEC 60947-5-1 appendix K
Course d'actionnement	1.5 mm état électrique modifié par "O" 2.6 mm état électrique modifié par "F" 4.3 mm course totale
Force d'actionnement	44 N état électrique modifié par "O" + "F"
Durée de vie mécanique	300000 cycle
Mode de raccordement	Borniers à vis-étrier Borniers à vis-étrier >= 1 x 0,22 mm² sans embout conformément à EN/IEC 60947-1
Couple de serrage	0.8 1.2 N.m conformément à EN/IEC 60947-1
Forme de la tête de vis	Transversal cruciforme Philips n° 1 Transversal pozidriv N°1 Perforé plat Ø 4 mm Perforé plat Ø 5,5 mm
Matériau des contacts	Alliage d'argent (Ag/Ni)
Protection contre les courts-circuits	10 A cartouche fusible, gG conformément à EN/IEC 60947-5-1
[Ith] courant thermique conventionnel	10 A conformément à EN/IEC 60947-5-1
[Ui] tension assignée d'isolement	600 V, niveau de pollution: 3 conformément à EN/IEC 60947-1
[Uimp] tension assignée de tenue aux chocs	6 kV conformément à EN/IEC 60947-1
[Ie] courant assigné d'emploi	0,125à 240 V AC-15, A600 conformément à EN/IEC 60947-5-1 0,25à 120 V AC-15, A600 conformément à EN/IEC 60947-5-1 0.1 Aà 600 V DC-13, Q600 conformément à EN/IEC 60947-5-1 0.27 Aà 250 V DC-13, Q600 conformément à EN/IEC 60947-5-1 0.55 Aà 125 V DC-13, Q600 conformément à EN/IEC 60947-5-1 1.2 Aà 600 V AC-15, A600 conformément à EN/IEC 60947-5-1
Durée de vie électrique	1000000 cycle AC-15à 2 A 230 Và 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C 1000000 cycle AC-15à 0,125 120 Và 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C 1000000 cycle AC-15à 4 A 24 Và 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C 1000000 cycle DC-13à 0.2 A 110 Và 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C 1000000 cycle DC-13à 0.5 A 24 Và 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
Fiabilité électrique IEC 60947-5-4	< 10exp(-8)à 17 V et 5 mA conformément à EN/IEC 60947-5-4 < 10exp(-6)à 5 V et 1 mA conformément à EN/IEC 60947-5-4
Environnement
Traitement de protection	TH
Température ambiante pour le stockage	-40 70 °C
Température de fonctionnement	-40 70 °C
Catégorie de surtension	Classe II conformément à IEC 60536
Degré de protection IP	IP54 se conformer à IEC 60529
Tenue à l'environnement NEMA	NEMA 13 NEMA 4X
Tenue aux chocs IK	IK03 conformément à EN 50102
Normes	EN/IEC 60947-5-4 IEC 60364-5-53 EN/ISO 13850 UL 508 EN/IEC 60947-1 EN/IEC 60204-1 EN/IEC 60947-5-1 CSA C22.2 No 14 JIS C 4520 EN/IEC 60947-5-5
Certifications du produit	CSA Listé UL
Tenue aux vibrations	5 gn (f = 12 500 Hz) conformément à IEC 60068-2-6
Tenue aux chocs mécaniques	30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde conformément à IEC 60068-2-27 50 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde conformément à IEC 60068-2-27
Product Details
• Brand

• Reference
  SCHXALEK1701
• In stock
  1 Item
• isbn
  3389119017787
• ean13
  3389119017787
Data sheet
• Référence fabricant
  XALEK1701
