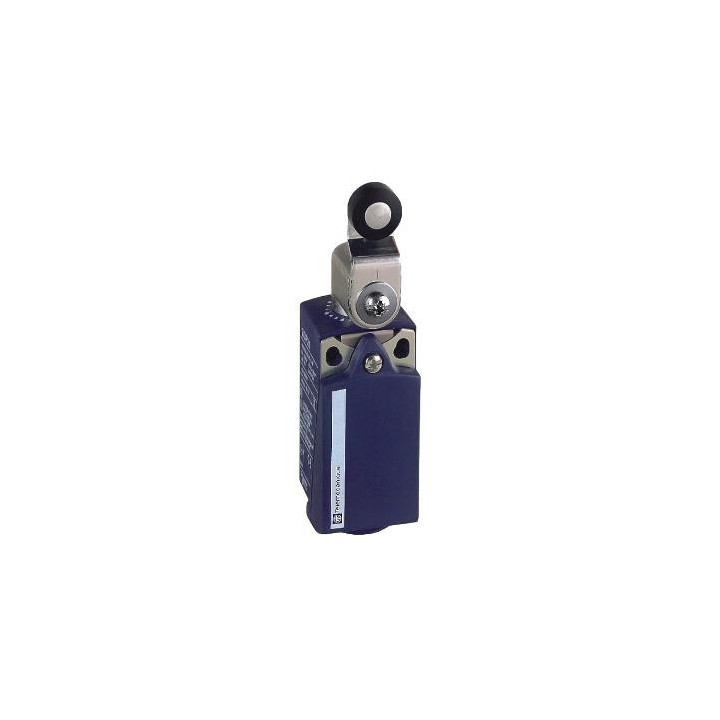

Schneider - interrupteur de position - XCKP - levier à galet - 1 O plus 1 F - Réf : XCKP2118P16

Description courte
Schneider - Interrupteur de position XCKP (Réf : XCKP2118P16)
L'interrupteur de position XCKP2118P16 de la gamme Telemecanique Sensors de Schneider Electric est un capteur de fin de course hautement performant, conçu pour des applications industrielles exigeantes. Ce modèle est particulièrement adapté pour des environnements nécessitant une détection fiable de la position d'un mécanisme ou d'une machine.
Ce modèle est équipé de 1 contact normalement ouvert (1NO) et 1 contact normalement fermé (1NC), offrant une polyvalence dans les applications où différents types de signaux de position sont requis.

Description produit complète
Schneider - interrupteur de position - XCKP - levier à galet - 1 O plus 1 F - Réf : XCKP2118P16
Raccordement électrique : Le produit dispose de bornes à vis-étrier qui permettent de fixer les fils électriques. La capacité de serrage est adaptée pour des câbles de 0,34 mm² à 1,5 mm².
Entrée de câble : Le boîtier dispose de 1 entrée filetée avec un presse-étoupe M16 x 1,5, permettant d'introduire un câble dont le diamètre extérieur est compris entre 4 mm et 8 mm.

Catégorie	Caractéristiques
Gamme de produits	OsiSense XC
Nom de gamme	Format standard
Fonction produit	Commutateur de fin de course
Nom abrégé de l'appareil	XCKP
Forme du capteur	Forme compact A conforme à CENELEC EN 50047
Type de carter	Fixe
Type de tête	Tête rotative
Matière	Plastique
Matière du corps	Plastique
Matière de la tête	Zamak
Mode de fixation	Par le corps
Mouvement tête de commande	Tournant
Type d'unité de commande	Levier à galet à rappel thermoplastique
Type d'approche	Approche latérale 2 directions
Nombre de pôles	2
Description des contacts	1 O + 1 F
Fonctionnement des contacts	À action brusque
Voies	24/40 mm
Mouvement d'attaque	Avec came 30°
Raccordement électrique	Bornier à vis-étrier, capacité de serrage: 1 x 0,34 à 2 x 1,5 mm²
Entrée de câble	1 entrée filetée pour presse-étoupe M16 x 1,5, diamètre extérieur du câble: 4 à 8 mm
Forme d'isolation entre contacts	Zb
Ouverture positive	Avec
Couple minimum pour ouverture positive	0.25 N.m
Couple minimal d'actionnement	0.1 N.m
Vitesse d'attaque maximale	1,5 m/s
Précision de répétition	0,1 mm sur les points d'enclenchement avec 1 million de cycles d'opération
Désignation code des contacts	A300, AC-15 (Ue = 240 V, Ie = 0,125 A), Ithe = 10 A, conforme à EN/IEC 60947-5-1 appendix AQ300, DC-13 (Ue = 250 V, Ie = 0,27 A) conforme à EN/IEC 60947-5-1 appendix A
Tension assignée d'isolement [Ui]	300 V, conforme à CSA C22.2 No 14500, niveau de pollution 3 conforme à IEC 60947-1, 300 V conforme à UL 508
Résistance entre bornes
Tension assignée de tenue aux chocs [Uimp]	6 kV conforme à IEC 606646 kV conforme à IEC 60947-1
Protection contre les courts-circuits	10 A par gG cartouche fusible
Durée de vie électrique	5 000 000 cycles, DC-13, 120 V, 4 W, cadence de fonctionnement: 5 000 000 cycles, DC-13, 24 V, 10 W, cadence de fonctionnement: 5 000 000 cycles, DC-13, 48 V, 7 W
Durée de vie mécanique	10 000 000 cycles
Dimensions (L x H x P)	31 mm x 65 mm x 30 mm
Poids	0.135 kg
Description des bornes ISO n°1	(21-22) NC (13-14) NO
Tenue aux chocs mécaniques	50 gn (durée = 11 ms) conforme à IEC 60068-2-27
Tenue aux vibrations	25 gn (f = 10 à 500 Hz) conforme à IEC 60068-2-6
Degré de protection IP	IP66 conforme à IEC 60529, IP67 conforme à IEC 60529
Tenue aux chocs IK	IK04 conforme à EN 50102
Classe de protection contre les chocs électriques	Classe II conforme à IEC 61140, Classe II conforme à NF C 20-030
Température de fonctionnement	-25 °C à 70 °C
Température ambiante pour le stockage	-40 °C à 70 °C
Traitement de protection	TC
Certifications du produit	CSA, CCC, UL
Normes	CSA C22.2 No 14, IEC 60204-1, UL 508, EN 60947-5-1, EN 60204-1, IEC 60947-5-1
Période	18 mois
Statut environnemental	Produit Green Premium, RoHS (code date : Année, Semaine)
Cet interrupteur de fin de course compact XCKP (conforme à la norme CENELEC EN 50047) est équipé d’un levier à galet thermoplastique avec une piste de 20/36 mm et un corps en plastique. Il dispose d'un corps thermoplastique à double isolation et d’une conception modulaire qui facilite la maintenance. Résistant aux chocs (IP66) et aux impacts (IK04), cet interrupteur est parfaitement adapté aux environnements industriels exigeants. Il se fixe directement sur la machine grâce à son corps, et sa durabilité électrique est de 5 millions de cycles en catégorie DC-13. Conformément aux normes CCC, EN/IEC 60947-5-1, CSA C22.2 No.14, EN/IEC 60204-1, et UL 508, cet interrupteur offre une grande fiabilité. Il est compatible avec la gamme de têtes XCK, permettant un remplacement facile en cas de dommage. Sa conception modulaire permet des modifications tardives, comme le changement du type de connexion ou de tête, offrant ainsi une flexibilité d’utilisation.
