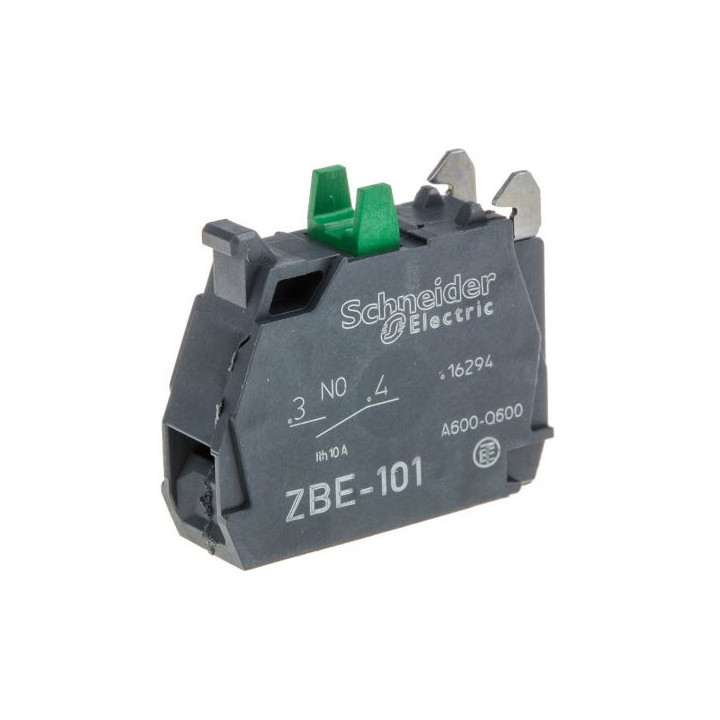

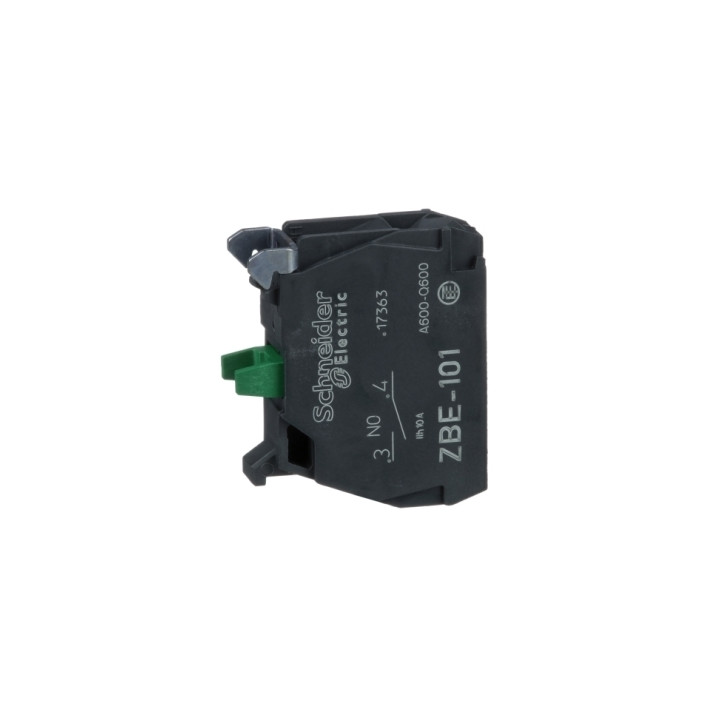

Harmony Bloc Contact Pour Bouton - ZBE Ø22 - 1F - ZBE101

Description courte
Harmony Bloc Contact Pour Bouton - ZBE Ø22 - 1F - ZBE101

Description produit complète
Harmony Bloc Contact Pour Bouton - ZBE Ø22 - 1F - ZBE101

Caractéristiques générales :
• Gamme de produits :
  • Harmony XB4
  • Harmony XB5
• Type de produit ou de composant : Bloc de contacts
• Nom abrégé d'appareil : ZBE
• Degré de protection ip : IP20 conformément à IEC 60529
• Description des contacts : 1 "F"
• Fonctionnement des contacts : À action dépendante
• Type du bloc de contact : Unique
• Utilisation des contacts : Contacts standards
• Mode de raccordement : Borniers à vis-étrier :
  •
  • Borniers à vis-étrier : >= 1 x 0,22 mm² sans embout conformément à EN 60947-1
Caractéristiques produit :
• Description des bornes iso n°1 : (13-14)NO
• Ouverture positive : Sans ouverture positive
• Course d'actionnement :
  • 2.6 mm (état électrique modifié par ''F'')
  • 4.3 mm (course totale)
• Force d'actionnement : 2.3 N (état électrique modifié par ''F'')
• Couple de fonctionnement : 0.05 N.m (état électrique modifié par ''F'')
• Durée de vie mécanique : 5000000 cycle
• Couple de serrage : 0.8...1.2 N.m conformément à EN 60947-1
• Forme de la tête de vis :
  • Transversal cruciforme Philips n° 1
  • Transversal pozidriv N°1
  • Perforé plat Ø 4 mm
  • Perforé plat Ø 5,5 mm
• Matériau des contacts : Alliage d'argent (Ag/Ni)
• Protection contre les courts-circuits : 10 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
• Courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
• Tension assignée d'isolement : 600 V (niveau de pollution: 3) conformément à EN 60947-1
• Tension assignéede tenue aux chocs : 6 kV conformément à EN 60947-1
• Courant assigné d'emploi :
  • 0,125 à 240 V, AC-15, A600 conformément à EN/IEC 60947-5-1
  • 0,25 à 120 V, AC-15, A600 conformément à EN/IEC 60947-5-1
  • 0.1 A à 600 V, DC-13, Q600 conformément à EN/IEC 60947-5-1
  • 0.27 A à 250 V, DC-13, Q600 conformément à EN/IEC 60947-5-1
  • 0.55 A à 125 V, DC-13, Q600 conformément à EN/IEC 60947-5-1
  • 1.2 A à 600 V, AC-15, A600 conformément à EN/IEC 60947-5-1
• Durée de vie électrique :
  • 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
  • 1000000 cycle, AC-15, 0,125 à 120 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
  • 1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
  • 1000000 cycle, DC-13, 0.2 A à 110 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
  • 1000000 cycle, DC-13, 0.5 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
• Fiabilité électrique iec 60947-5-4 : < 10exp(-7) à 5 V, 1 mA dans environnement sain conformément à EN/IEC 60947-5-4 / < 10exp(-8) à 17 V, 5 mA dans environnement sain conformément à EN/IEC 60947-5-4
• Montage du bloc : Montage avant
• Information complémentaire : Montage sur l'embase du bouton-poussoir
• Poids (kg) : 0.011
Product Details
• Brand

• Reference
  SCHZBE101
• In stock
  243 Items
• isbn
  3389110089479
• ean13
  3389110089479
Data sheet
• Type Commandes et voyants
  Contact
• Référence fabricant
  ZBE101
