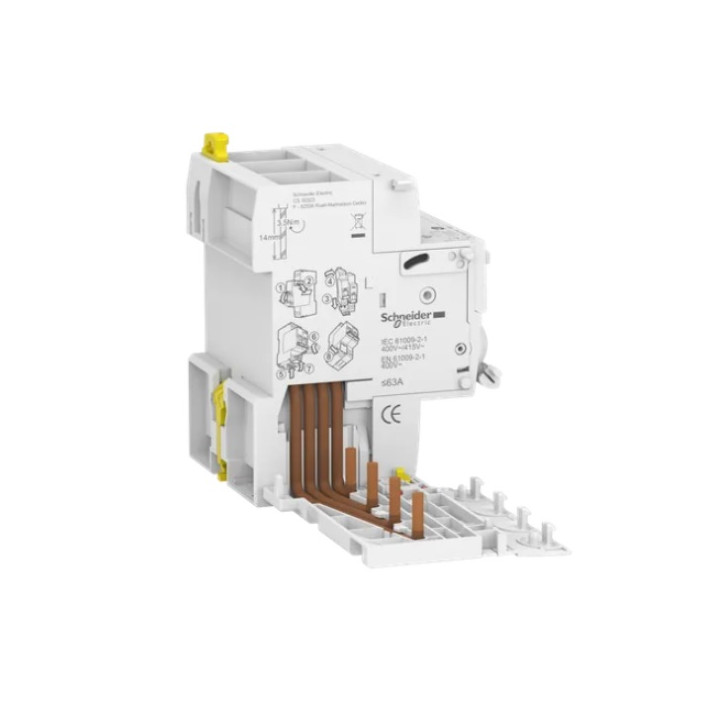

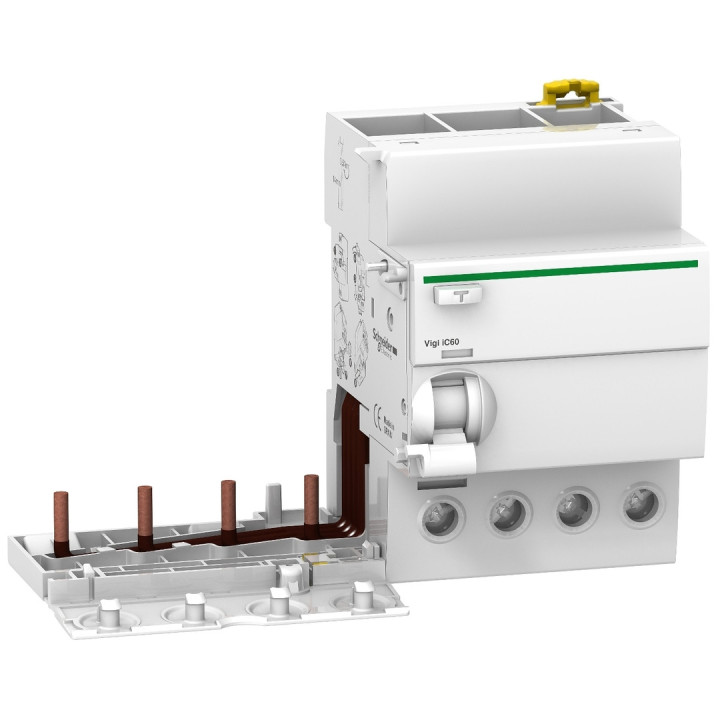

Schneider - Acti9 - iC60 - bloc dif Vigi - 4P - 63A - 30mA - Type AC - 400V - Réf : A9V11463

Description courte
Acti9 Vigi iC60 - Bloc diff 400Vca (PH/Ph) - 4P - 63A - 30mA - Type AC
Ce bloc différentiel Vigi Schneider de la gamme Acti9 iC60 est un bloc différentiel tétrapolaire (4P) de 63A, avec une sensibilité de 30mA de type AC - Référence : A9V11463.
Compatible avec disjoncteurs : A9F774.. et A9F754..

Description produit complète
Schneider - Acti9 - iC60 - bloc différentiel Vigi - 4P - 63A - 30mA - Type AC - 230-240/400-415V - Réf : A9V11463

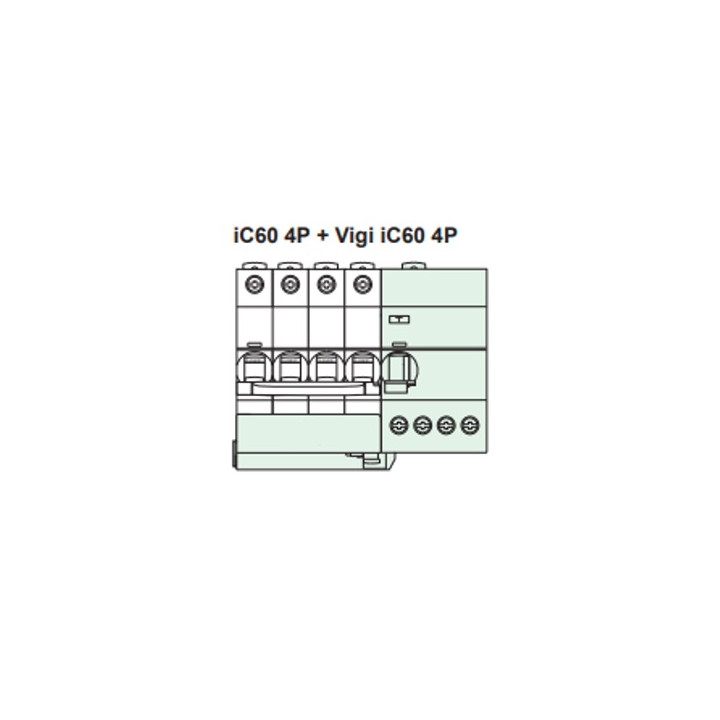

Compatible avec les disjoncteurs Schneider de la gamme Acti9 iC60N
Caractéristique	Détail
Gamme	Acti9
Type de produit ou équipement	Blocs différentiels Vigi
Nom de l'appareil	Vigi iC60
Description des pôles	4P
In courant assigné d'emploi	63 A
Sensibilité du différentiel	30 mA
Temporisation protection différentielle	Instantané
Type de protection contre les fuites à la terre	Type AC
Type de réseau	CA
Fréquence du réseau	50/60 Hz
[Ue] Tension assignée d'emploi	400...415 V CA 50/60 Hz conforme à EN/CEI 61009-1
	400...415 V CA 50/60 Hz conforme à EN/CEI 61009-2-1
Normes	EN/CEI 61009-1, EN/CEI 61009-2-1
Pas de 9 mm	7
Position de l'appareillage dans l'installation	Départ
Technologie différentiel	Indépendant de la tension
[Ui] Tension assignée d'isolement	500 V CA 50/60 Hz conforme à CEI 60947-2
[Uimp] Tension assignée de tenue aux chocs	6 kV conforme à CEI 60947-2
Compatibilité de gamme	Acti 9 Acti9 iC60
	Acti 9 Acti9 Reflex iC60
Produits compatibles	Terminal simple
Indication de tension	Signalisation de déclenchement
Mode d'installation	Encliquetable
Support de montage	Rail DIN
Connexion électrique sur disjoncteur	Connecteur
Compatibilité des répartiteurs, peignes, jeux de barres	Bas : OUI
Hauteur	91 mm
Largeur	63 mm
Profondeur	73,5 mm
Poids du produit	0,245 kg
Mode de raccordement	Borne type cage dessous pour :
	- 1 câble rigide sans embout : 1…35 mm²
	- 1 câble souple sans embout : 1…25 mm²
	- 1 câble souple avec embout : 1…25 mm²
Longueur de dénudage des fils	14 mm pour connexion bas
Couple de serrage	3,5 N.m (bas)
Degré de protection IP	IP20 conforme à CEI 60529
	IP40 (boîtier modulaire) conforme à CEI 60529
Degré de pollution	3 conforme à CEI 60947-2
Compatibilité électromagnétique	Tenue aux ondes 8/20 µs, 3000 A conforme à CEI 61009-1
Température de l'air ambiant en fonctionnement	-25…60 °C
Température ambiante de stockage	-40…85 °C
Associé au disjoncteur Acti9 iC60N, le bloc différentiel Acti9 Vigi iC60 protège efficacement contre les courts-circuits, les surcharges et assure la sécurité des personnes avec un dispositif 30mA. D'une largeur de 7 modules de 9 mm, il se fixe facilement sur rail DIN. Conforme à la norme NF EN 61009-1, ce produit certifié Green Premium garantit des performances durables et écologiques, et respecte les exigences ROHS UE. Le disjoncteur différentiel Acti9 Vigi iC60 propose également des accessoires en option, tels que des peignes Acti9, des auxiliaires de déclenchement ou de réarmement, et des télécommandes. Il affiche une excellente résistance aux surtensions, avec une tension nominale Ue de 400 VCA, une tension d’isolement Ui de 500 VCA et une tension de tenue aux chocs Uimp de 6 kV. Le degré de pollution est de 3. Ce modèle compact, aux dimensions de 63 x 91 x 73,5 mm (L x H x P) et pesant 0,245 kg, offre un degré de protection IP20 ou IP40 une fois monté dans un coffret. Il fonctionne dans une plage de températures de -25 °C à +60 °C, avec une température de stockage allant de -40 °C à +85 °C.
Product Details
• Brand

• Reference
  SCHA9V11463
• In stock
  18 Items
• isbn
  3606480090936
• ean13
  3606480090936
Data sheet
• Gamme
  ACTI9 IC60N
• Type Bloc Differentiel
  30 mA
• Nombre de pôles
  Tetra
• Intensité
  63A
• Type interrupteur différentiel
  Type AC - 1779712235
• Référence fabricant
  A9V11463
