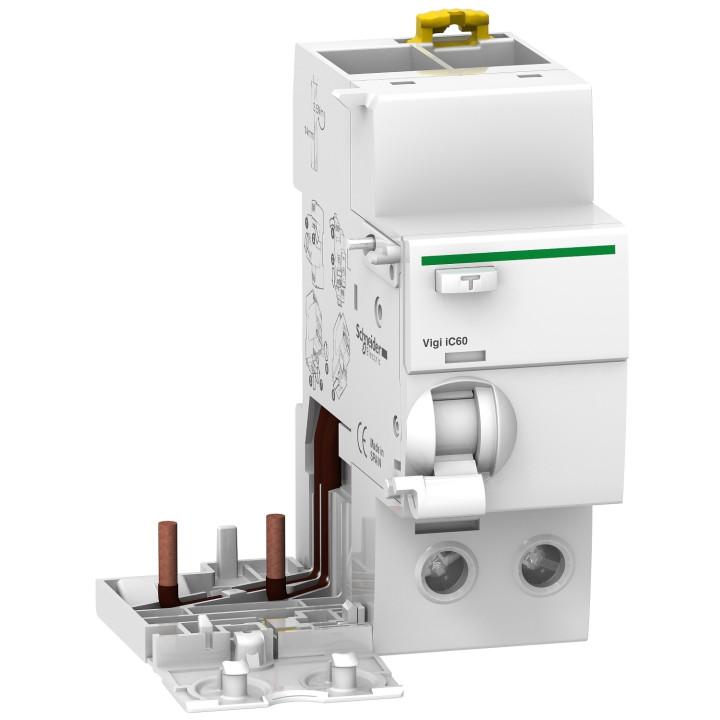

Schneider - Acti9 - iC60 - Bloc dif Vigi - 2P - 63A - 30mA - type AC - 230V - Réf : A9V11263

Description courte
Acti9 Vigi iC60 - Bloc diff 230Vca (Ph/N) - 2P - 63A - 30mA - Type AC
Ce bloc différentiel Vigi Schneider de la gamme Acti9 iC60 est un bloc différentiel bipolaire (2P) de 63A, avec une sensibilité de 30mA. type AC. Référence : A9V11263.

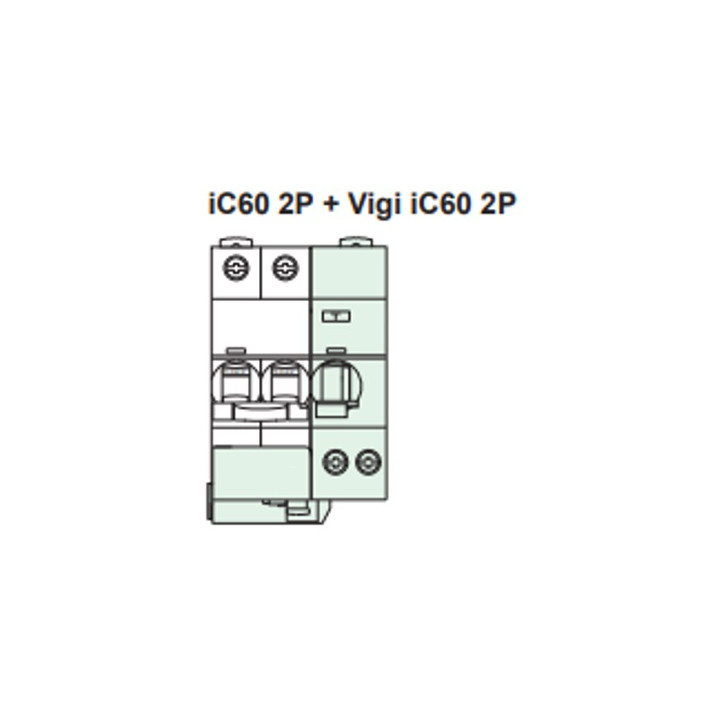

Compatible avec disjoncteurs : A9F772.. et A9F752..

Description produit complète
Schneider - Acti9 - iC60 - Bloc différentiel Vigi - 2P - 63A - 30mA - type AC - 230-240 - Réf : A9V11263
Compatible avec les disjoncteurs Schneider de la gamme Acti9 iC60N
Caractéristique	Détail
Gamme	Acti9
Type de produit ou équipement	Blocs différentiels Vigi
Nom de l'appareil	Vigi iC60
Description des pôles	2P
In courant assigné d'emploi	63 A
Sensibilité du différentiel	30 mA
Temporisation protection différentielle	Instantané
Type de protection contre les fuites à la terre	Type AC
Type de réseau	CA
Fréquence du réseau	50/60 Hz
[Ue] Tension assignée d'emploi	230...240 V CA 50/60 Hz conforme à EN/CEI 61009-1
	230...240 V CA 50/60 Hz conforme à EN/CEI 61009-2-1
Normes	EN/CEI 61009-1, EN/CEI 61009-2-1
Pas de 9 mm	7
Position de l'appareillage dans l'installation	Départ
Technologie différentiel	Indépendant de la tension
[Ui] Tension assignée d'isolement	500 V CA 50/60 Hz conforme à CEI 60947-2
[Uimp] Tension assignée de tenue aux chocs	6 kV conforme à CEI 60947-2
Compatibilité de gamme	Acti 9 Acti9 iC60
	Acti 9 Acti9 Reflex iC60
Produits compatibles	Terminal simple
Indication de tension	Signalisation de déclenchement
Mode d'installation	Encliquetable
Support de montage	Rail DIN
Connexion électrique sur disjoncteur	Connecteur
Compatibilité des répartiteurs, peignes, jeux de barres	Bas : OUI
Hauteur	91 mm
Largeur	72 mm
Profondeur	73,5 mm
Poids du produit	0,165 kg
Mode de raccordement	Borne type cage dessous pour :
	- 1 câble rigide sans embout : 1…35 mm²
	- 1 câble souple sans embout : 1…25 mm²
	- 1 câble souple avec embout : 1…25 mm²
Longueur de dénudage des fils	14 mm pour connexion bas
Couple de serrage	3,5 N.m (bas)
Degré de protection IP	IP20 conforme à CEI 60529
	IP40 (boîtier modulaire) conforme à CEI 60529
Degré de pollution	3 conforme à CEI 60947-2
Compatibilité électromagnétique	Tenue aux ondes 8/20 µs, 3000 A conforme à CEI 61009-1
Température de l'air ambiant en fonctionnement	-25…60 °C
Température ambiante de stockage	-40…85 °C
Associé à l'Acti9 Reflex iC60, il protège des courts-circuits et des surcharges pour les bâtiments industriels ainsi que des personnes grâce au dispositif 30mA. D'une largeur de 4 pas de 9 mm, il se monte sur rail DIN. Le bloc différentiel Acti9 Vigi iC60 est livré en emballage individuel ou par boîte de regroupement (27 blocs diffs). Le bloc diff Acti9 Vigi iC60 propose une installation facile avec un câblage réduit de 50 %. Les performances de cette gamme de disjoncteurs Vigi Acti9 iC60 répondent à la norme NF EN 61009-1. Les disjoncteurs et blocs diffs Acti9 iC60 proposent des accessoires disponibles en option comme des peignes du système Acti9, ainsi que des auxiliaires de réarmement, de déclenchement et des télécommandes. La gamme Acti9 iC60 possède une excellente tenue aux surtensions. La tension de fonctionnement nominale Ue est de 230 VCA ou 400 VCA. La tension d'isolement nominale Ui est de 500 VCA. La tension de tenue aux chocs nominale Uimp est de 6 kV. Le degré de pollution est de 3. Il peut être monté sur rail DIN. La largeur est de 4 pas de 9 mm. Les dimensions sont : (L) 72 mm x (H) 91 mm x (P) 73,5 mm. Le poids est de 0,165 kg. Le degré de protection est IP20, et IP40 une fois monté dans un coffret. La température de fonctionnement va de -5 °C à +60 °C, et celle de stockage de -40 °C à +85 °C.
Product Details
• Brand

• Reference
  SCHA9V11263
• In stock
  5 Items
• isbn
  3606480090813
• ean13
  3606480090813
Data sheet
• Gamme
  ACTI9 IC60N
• Type Bloc Differentiel
  30 mA
• Nombre de pôles
  Bi
• Intensité
  63A
• Type interrupteur différentiel
  Type AC - 1779712235
• Référence fabricant
  A9V11263
