Schneider - Schneider Resi9 XE unixe - système repiquage universel pour disjoncteur xe - Réf : R9EXHC01

Description courte
Schneider - Schneider Resi9 xe unixe - système repiquage universel pour disjoncteur XE - R9EXHC01

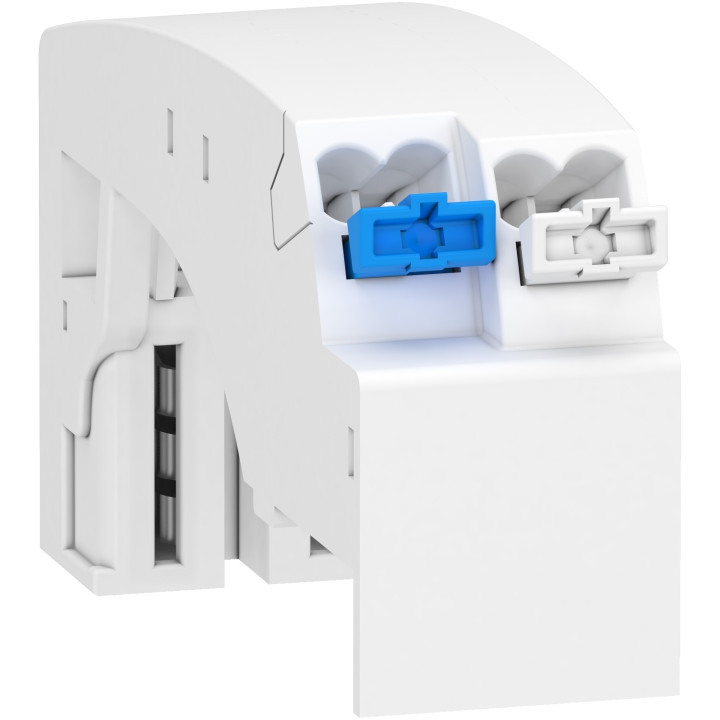

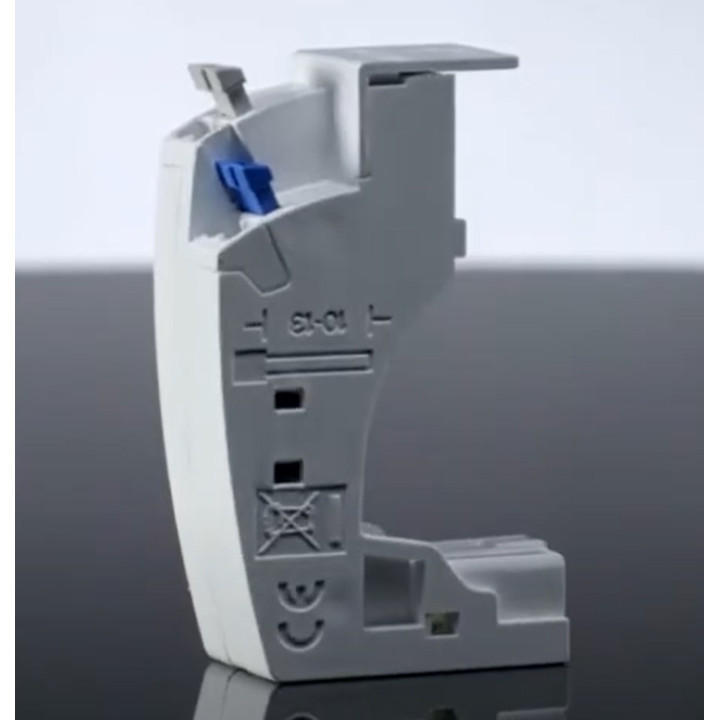

La référence R9EXHC01 est un système de repiquage universel pour disjoncteurs Resi9 XE, permettant d’alimenter facilement un disjoncteur par câble.
Il sert notamment lors d’un dépannage ou pour ajouter un nouveau départ dans un tableau électrique à vis, grâce à ses bornes automatiques pour un raccordement rapide.

Description produit complète
Resi9 XE - Unixe – Système de repiquage universel pour disjoncteur XE 20A – Ref. R9EXHC01
Système de repiquage universel 1P+N pour disjoncteurs Resi9 XE, en kit enfichable pas 9 mm.
Idéal pour le résidentiel : raccordement rapide et sûr, espacement 18 mm, borne sans vis, conformité EN/CEI 60898, marquage CE.
Avantages & Recommandations
• 1 voie N + 1 L (configuration 1 × 1P+N) : repiquage propre et fiable.
• Kit enfichable : mise en œuvre rapide, pas de 9 mm, distance entre appareils 18 mm.
• Bornes sans vis : connexion sûre, maintenance facilitée.
• Isolement : isolé – sécurité accrue dans le tableau.
• Compatibilité : gammes Resi9 et Resi9 XE DM.
• Recommandé pour extensions de circuits et optimisations de tableaux résidentiels.

Intégration dans la gamme Resi9

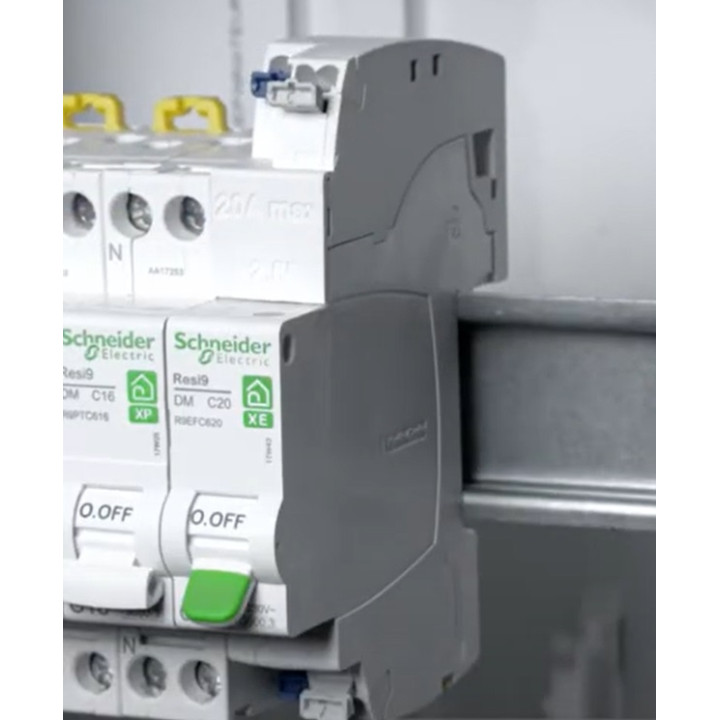

• Conçu pour tableaux résidentiels Resi9 ; s’intègre en partie haute sur kit enfichable.
• [Ie] 63 A à 40 °C – [Ue] 230 V CA Ph/N – [Ui] 250 V CA.
• Encombrement optimisé : 1 module 18 mm (pas 9 mm × 2).
• Finition blanc RAL 9003, dimensions : H 64,5 mm × L 18 mm × P 36 mm.
• Catégorie : accessoire de raccordement – conformité EN/CEI 60898, CE.
Caractéristiques techniques
Gamme	Resi9
Type de produit ou équipement	Répartiteur
Mode d'installation	Horizontale
Catégorie d'accessoire / de pièce détachée	Accessoire de raccordement
Description des pôles / lignes	1P + N
Nombre de voies	1 voie N + 1 L
Configuration des pôles (1 voie)	1 × 1P + N
Pas de raccordement	9 mm
Type de connecteur	Kit enfichable
Distance entre appareils	18 mm
Longueur (modules 18 mm)	1
Pas de 9 mm	2
Isolement	Isolé
[Ie] courant assigné d'emploi	63 A à 40 °C
[Ue] tension assignée d'emploi	230 V CA Ph/N
[Ui] tension assignée d'isolement	250 V CA
Emplacement de montage	Haut sur kit enfichable
Hauteur	64,5 mm
Largeur	18 mm
Profondeur	36 mm
Couleur	Blanc (RAL 9003)
Mode de raccordement	Bornes sans vis
Normes	EN/CEI 60898
Certifications du produit	CE
Compatibilité de gamme	Resi9, Resi9 XE DM
Product Details
• Brand

• Reference
  SCHR9EXHC01
• In stock
  54 Items
• isbn
  3606481274540
• ean13
  3606481274540
Data sheet
• Gamme
  Resi9
• Connexion
  Automatique - 1779712235
• Référence fabricant
  R9EXHC01
