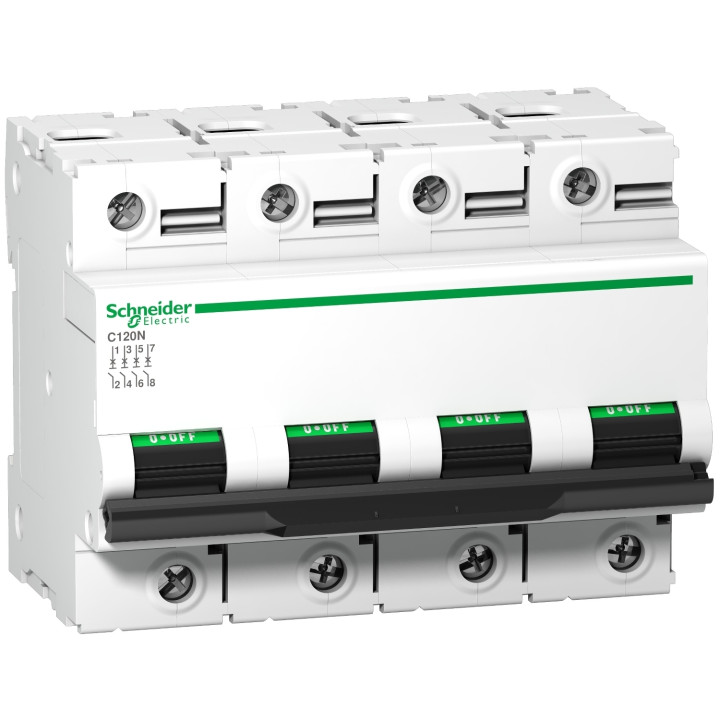

Schneider - Disjoncteur C120N 4P 100 A, courbe C, 10 kA - A9N18375

Description courte
Disjoncteur C120N 4P 100 A, courbe C, 10 kA

Description produit complète
Schneider - Disjoncteur C120N 4P 100 A, courbe C, 10 kA - A9N18375

gamme de produits	C120
gamme	Acti 9
nom du produit	C120
fonction produit	Disjoncteur miniature
nom abrégé de l'appareil	C120N
fonction de l appareil	Distribution
description des pôles	4P
nombre de pôles protégés	3
position du pôle neutre	Gauche
In courant assigné d'emploi	100 A
type de réseau	CA
technologie de déclencheur	Thermique-magnétique
courbe de déclenchement	C
pouvoir de coupure	6 kA Icu se conformer à EN/IEC 60947-2 - 440 V CA 50/60 Hz 10 kA Icu se conformer à EN/IEC 60947-2 - 380...415 V CA 50/60 Hz 20 kA Icu se conformer à EN/IEC 60947-2 - 220...240 V CA 50/60 Hz 10 kA Icu se conformer à EN/IEC 60947-2 - 10000 A Icn se conformer à EN/CEI 60898-1 - 230...400 V CA 50/60 Hz
aptitude au sectionnement	Oui se conformer à IEC 60947-2
Complémentaires
fréquence du réseau	50/60 Hz
[Ue] tension assignée d'emploi	220...240 V CA 50/60 Hz 380...415 V CA 50/60 Hz 440 V CA 50/60 Hz 230...400 V CA 50/60 Hz
limite de déclenchement magnétique	5...10 x In
[Ics] pouvoir assigné de coupure de service en court-circuit	4,5 kA à 0,75 capacité de coupure se conformer à EN/IEC 60947-2 - 440 V CA 50/60 Hz 7,5 kA à 0,75 capacité de coupure se conformer à EN/IEC 60947-2 - 380...415 V CA 50/60 Hz 15 kA à 0,75 capacité de coupure se conformer à EN/IEC 60947-2 - 220...240 V CA 50/60 Hz 7500 A à 0,75 capacité de coupure se conformer à EN/CEI 60898-1 - 230...400 V CA 50/60 Hz 10 kA à 100 % capacité de coupure se conformer à EN/IEC 60947-2 -
classe de limitation	3 se conformer à EN/IEC 60947-2
[Ui] tension assignée d'isolement	500 V CA 50/60 Hz se conformer à EN/IEC 60947-2
[Uimp] tension assignée de tenue aux chocs	6 kV se conformer à EN/IEC 60947-2
coupure pleinement apparente	Oui
type de commande	Par maneton
signalisation locale	Indication ON/OFF
mode d'installation	Encliquetable
support de montage	Rail DIN symétrique 35 mm
compatibilité du répartiteur du peigne de jeu de barres	Non
pas de 9 mm	12
hauteur	81 mm
largeur	108 mm
profondeur	73 mm
poids	0,82 kg
couleur	Blanc
durée de vie mécanique	20000 cycle
durée de vie électrique	5000 cycle se conformer à IEC 60947-2
mode de raccordement	Bornes type tunnel 1,5 35 mm² souple Bornes type tunnel 1 50 mm² rigide
longueur de dénudage des fils	15 mm
couple de serrage	3,5 N.m
protection fuite à la terre	Bloc séparé
Environnement
normes	EN/IEC 60947-2 EN/CEI 60898-1
certifications du produit	EAC
degré de protection IP	IP20 se conformer à IEC 60529
degré de pollution	3 se conformer à IEC 60947-2
catégorie de surtension	IV
tropicalisation	2 se conformer à IEC 60068-1
humidité relative	95 % 55 °C
altitude de fonctionnement	2000 m
température de fonctionnement	-25 70 °C
température ambiante pour le stockage	-40 85 °C

Product Details
• Brand

• Reference
  SCHA9N18375
• In stock
  5 Items
• isbn
  3606480379468
• ean13
  3606480379468
Data sheet
• Type Disjoncteur
  Courbe C
• Nombre de pôles
  Tetra
• Intensité
  100A
• Référence fabricant
  A9N18375
