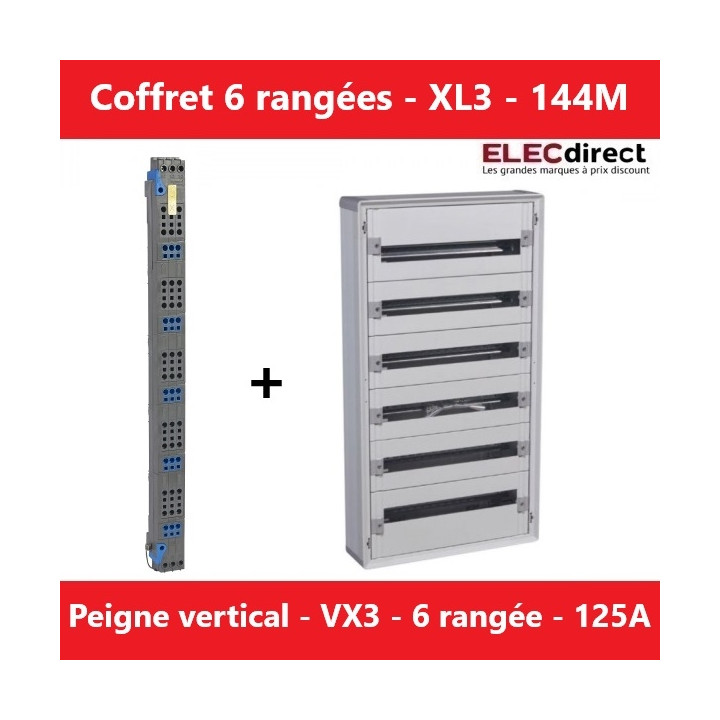

Legrand - Coffret XL3 160 - 6 rangées - 144 modules + peigne vertical tétra 4P - VX3 125A - 401806+405036

Description courte
Peigne d'alimentation verticale à bornes automatique de la gamme VX3 pour répartition par fils souples avec ou sans embouts dans les coffrets.
Coffret de distribution isolant 401806 de la gamme Legrand XL3 160. Cette armoire dispose de 6 rangées de 24 modules soit un total de 144 modules disponible.
La porte n'est pas fournis avec le coffret. Il est possible de l'équiper des références 020256 /  020276

Description produit complète

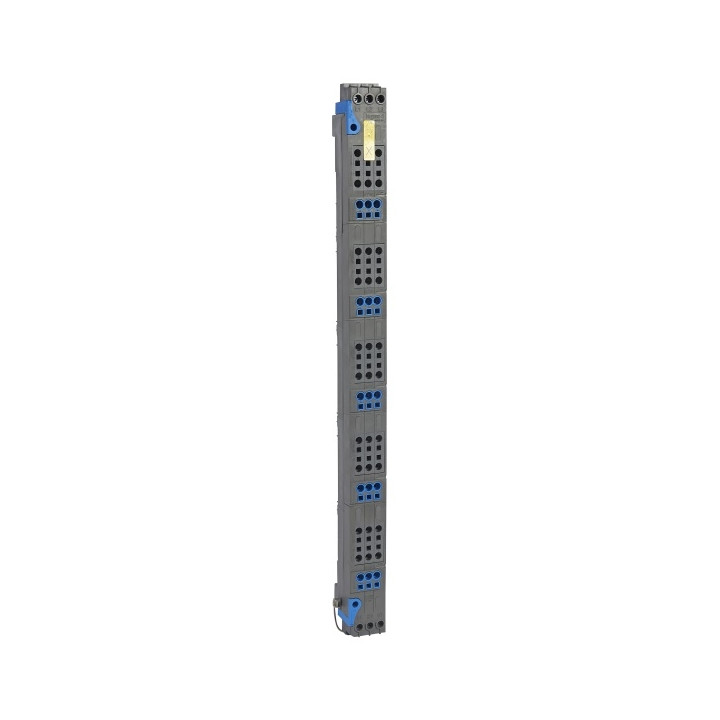

Réf 405036:
Répartition verticale VX³ auto 63 et 125 A - peignes tétrapolaires à bornes automatiques
• Peignes tétrapolaires IP XXB équipés de bornes de sortie automatiques
• Permettent la répartition par fils souples avec ou sans embouts
• Alimentation par le haut ou par le bas par bornes à vis
• Livrés avec obturateurs pour les bornes d'alimentation non utilisées et pattes de fixation pour montage latéral dans les coffrets
• Ne pas intervenir sous tension
Caractéristiques du produit
Peignes verticaux 125 A VX³ auto
• Montage dans les coffrets XL³ 160, XL³ 400
• Capacité des bornes :
  • alimentation : 16 à 35 mm² (souple) / 50 mm² (rigide)
  • départs : 6 à 16 mm² (souple ou rigide)
• Pour coffrets 6 rangées
• Hauteur : 756 mm
• 10 départs par phase (x3) + 15 départs neutre

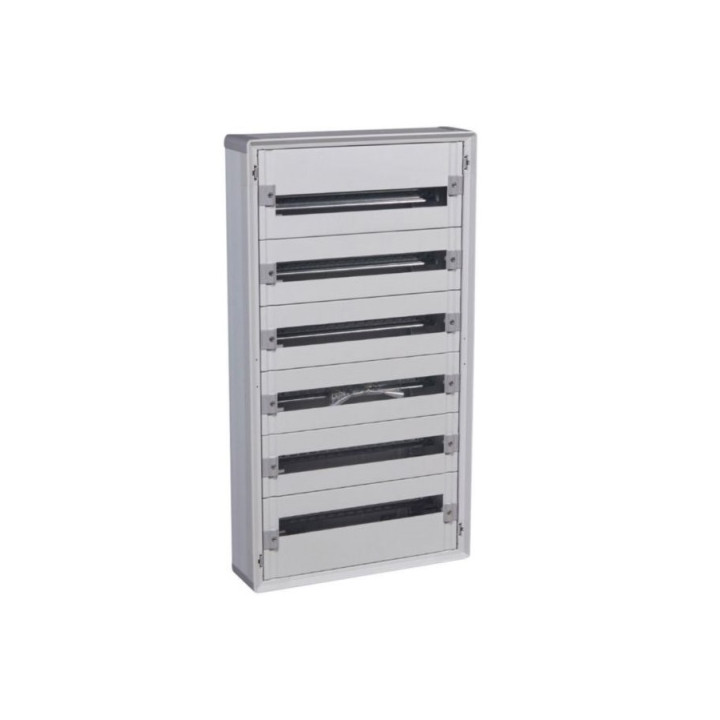

Réf 401806 :
•

  Livré complet avec :

  - Rails
  - Mode de fixation : À vis
  - Plastrons
  - Bornier de terre automatique
  - Bracelets de guidage de fils pour circulation verticale
  - Barreau de terre supplémentaire (en option) réf : 005054, se visse en bas du coffret sur support existant.

  Dimensions :

  - Largeur : 575 mm
  - Hauteur : 1050 mm
  - Profondeur : 147 mm

  Les avantages :

  - Châssis extractible avec rails symétriques montés ( Peut recevoir les DPX3 160).
  - Enveloppe permettant la réalisation d'ensemble protégés par isolation totale.
  - Flanc latéraux amovibles.
  - Haut et bas amovibles et sécables pour insérer la plaque passe-câbles découplables.
Mode de pose	Saillie
Nombres de rangées	6
Largeur en nombres de modules	24
Matériau du boîtier/corps	Plastique
Profondeur d'encastrement	170 mm
Profondeur intérieure	147 mm
Rail DIN	Oui
Avec cadre/support de montage	Non
Hauteur	1050 mm
Largeur	575 mm
Profondeur	147 mm
Product Details
• Brand

• Reference
  LOT1370
Data sheet
• Gamme
  XL3
• Nombre de rangées
  6R
• Nombre de modules par Rangée
  24 Modules
• Référence fabricant
  1370
Documents
Tableau XL3 160 Fiche technique
 Télécharger (387.01KB)
Tableau XL3 160 Cahier d'atelier
 Télécharger (22.67MB)
Tableau XL3 160 Notice
 Télécharger (4.29MB)
405036 Fiche technique
 Télécharger (606.81KB)
405036 Notice
 Télécharger (959.79KB)
