LEGRAND - dif. DX3-ID 4P 25A - 30mA - AC + Module 4P + Peigne 13M + Disj. 4P 10A - 411660+406301+405201+406908

Description courte
LEGRAND - Lot Interrupteur différentiel DX³-ID 4P 25A - 30mA - type AC + Module de raccordement + Peigne 12 modules + Disjoncteur 4P 10A réf. 411660 + 406301 + 405201 + 406908
Ce lot inclut le module de raccordement réf. 406301, permettant une connexion rapide et fiable entre les appareils modulaires Legrand via les peignes réf. 405201 et un disjoncteur tétrapolaire 4P 10A réf. 406908
Il peut également être associé à une bobine MX réf. 406278 et est compatible avec les disjoncteurs DNX³ - 1P+N.

Description produit complète

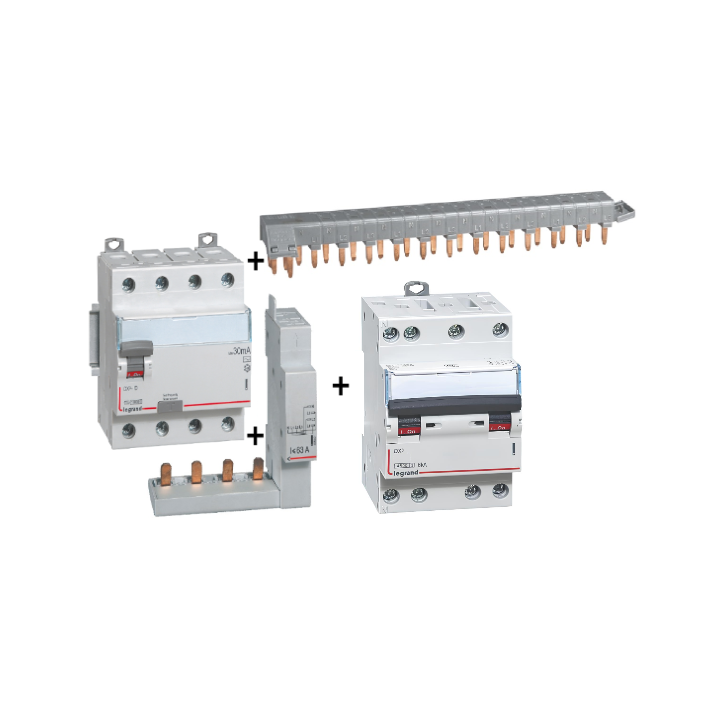

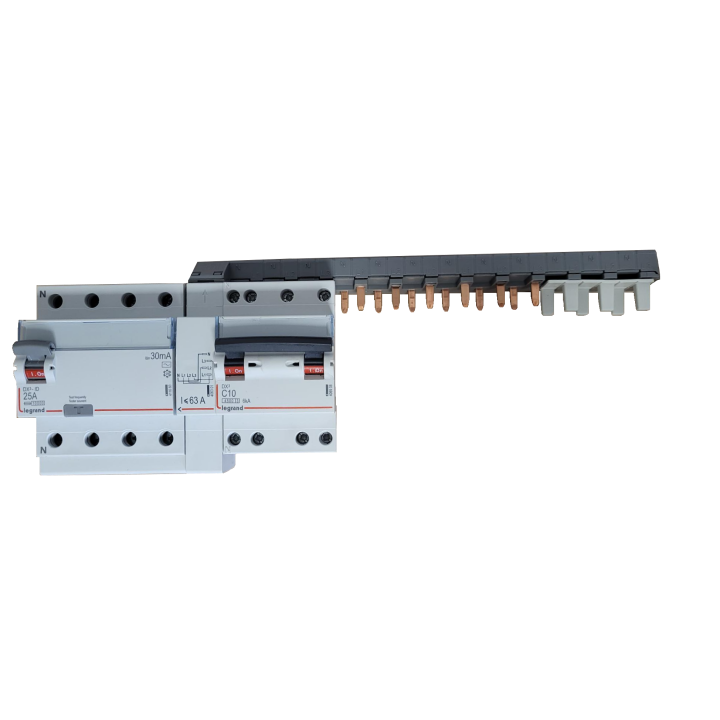

Ce lot comprend :
- 1 Interrupteur différentiel DX³-ID 4P 25A type AC 30mA – Ref. 411660
- 1 Module de raccordement par peigne 4P à borne automatique – Ref. 406301
- 1 Peigne tétrapolaire horizontal HX³ – 12 modules – Ref. 405201
- 1 Disjoncteur 4P DX³ 10A - Courbe C - 6kA - Ref. 406908
Interrupteur différentiel DX³-ID 25A - 4P - Type AC
• Type AC – Sensibilité 30 mA
• 4 pôles, 400V~ – 25A
• Arrivée haute et départ bas par bornes à vis
• Montage sur rail DIN – 4 modules
• Compatible avec auxiliaires, commandes motorisées et modules DX³

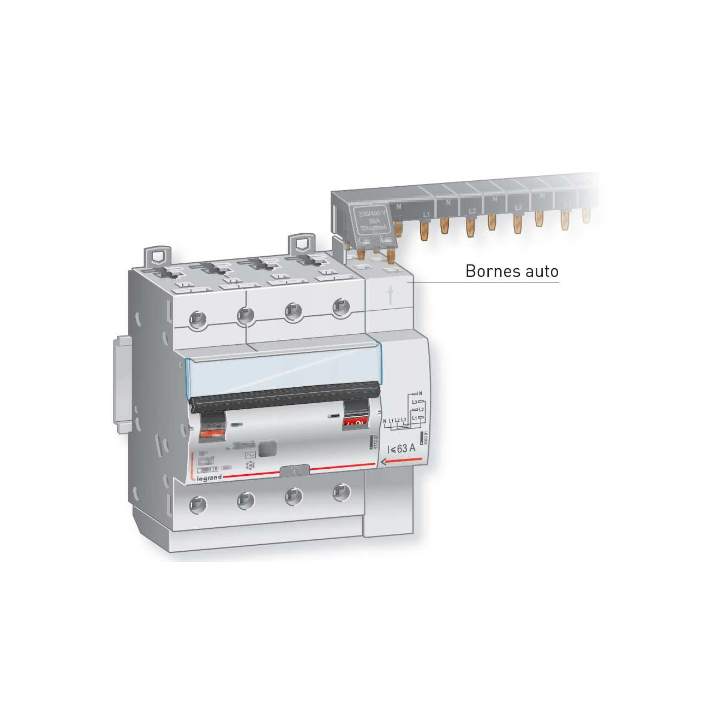

Module de raccordement par peigne DX³ - 4P - Borne automatique
• Compatible DX³, DX³-ID et DX³-IS
• Raccordement direct par peigne tétrapolaire
• 1 module par pôle – borne automatique
• Montage rapide à droite des protections
• Supporte jusqu’à 63A

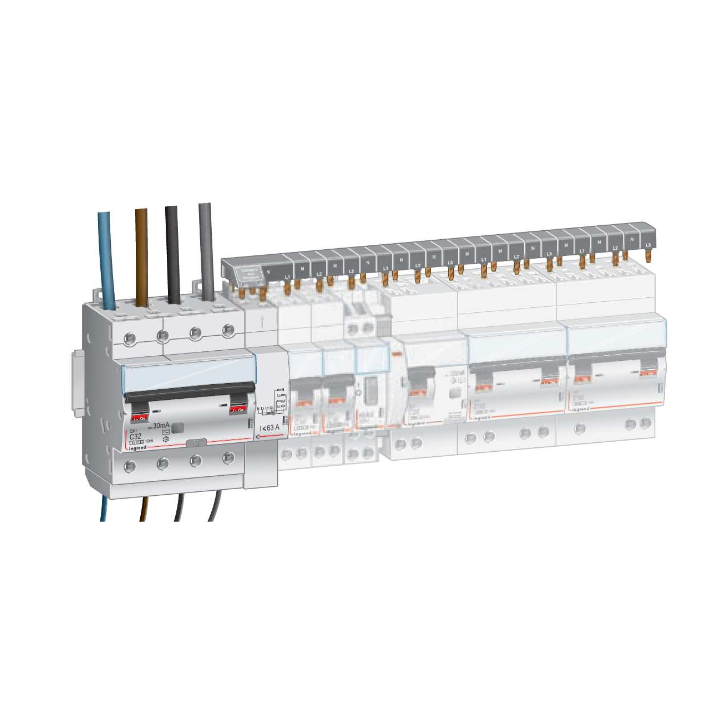

Peigne tétrapolaire HX³ horizontal optimisé - 12 modules
• Permet le raccordement d'une rangée complète d'appareils
• Alimentation par tête de groupe
• Livré avec module de protection des dents et capot d'extrémités
• Compatible appareils DX³ à bornes auto ou à vis
• Autorise le panachage d’appareils sur une même rangée

Disjoncteur DX³ 10A tétrapolaire – Courbe C – 3 modules
• Disjoncteur tétrapolaire 4P – 400V~ – 10A
• Courbe C : déclenchement magnétique entre 5 et 10 fois In
• Pouvoir de coupure : 4500A (EN 60898), 6kA (IEC 60947-2)
• Arrivée haute et sortie basse par bornes à vis
• Compatible peigne HX³, accessoires et auxiliaires DX³

Caractéristiques techniques
Interrupteur différentiel DX³-ID 63A 4P type AC – Ref. 411662
Nombre de pôles	4
Tension assignée (Ue)	400V
Calibre nominal (In)	63A
Sensibilité différentielle (IΔn)	0.03A
Indice de protection	IP20
Connexion	Borne à vis, peigne et câble
Dimensions (HxLxP)	83 x 71.2 x 77.8 mm
Température de fonctionnement	-25 à 60°C
EAN	3245064116626
Module de raccordement par peigne – Ref. 406301
Type	Accessoire pour tête de groupe
Technique de raccordement	Borne automatique
Nombre de pôles	4
Nombre de modules	1 module/pôle
Courant maximal	63A
EAN	3245064063012
Peigne tétrapolaire HX³ horizontal optimisé – Ref. 405201
Nombre de pôles	4
Nombre de modules	12
EAN	3245064052016
Disjoncteur DX³ 4P 10A Courbe C – Ref. 406908
Nombre de pôles (total)	4
Calibre/courant nominal assigné (In)	10A
Caractéristique de déclenchement	C
Tension assignée (Ue)	400V
Tension nominale (Un)	360-440V
Tension d'isolement assignée (Ui)	500V
Tension assignée de tenue aux chocs (Uimp)	4kV
Pouvoir de coupure EN 60898 (230V)	6kA
Pouvoir de coupure EN 60898 (400V)	4.5kA
Pouvoir de coupure IEC 60947-2 (400V)	6kA
Fréquence	50-60 Hz
Type de tension	AC
Classe de limitation d'énergie (I²t)	3
Largeur en nombre de modules	3
Classe de protection (IP)	IP20
Température ambiante en fonctionnement	-25 à 70°C
Température de stockage	-40 à 70°C
Degré de pollution	2
Pôle neutre sectionné simultanément	Oui
Produits auxiliaires associables	Oui
Section câble souple	0.75-10 mm²
Section câble rigide	0.75-16 mm²
Sens de l'alimentation électrique	Par le haut
Indication de repérage bornes	Oui
Type de connexion	borne automatique
EAN/Gencode	3245064069083
Product Details
• Brand

• Reference
  LOT1372
• In stock
  25 Items
Data sheet
• Nombre de pôles
  Tetra
• Intensité
  25A
• Référence fabricant
  1372
