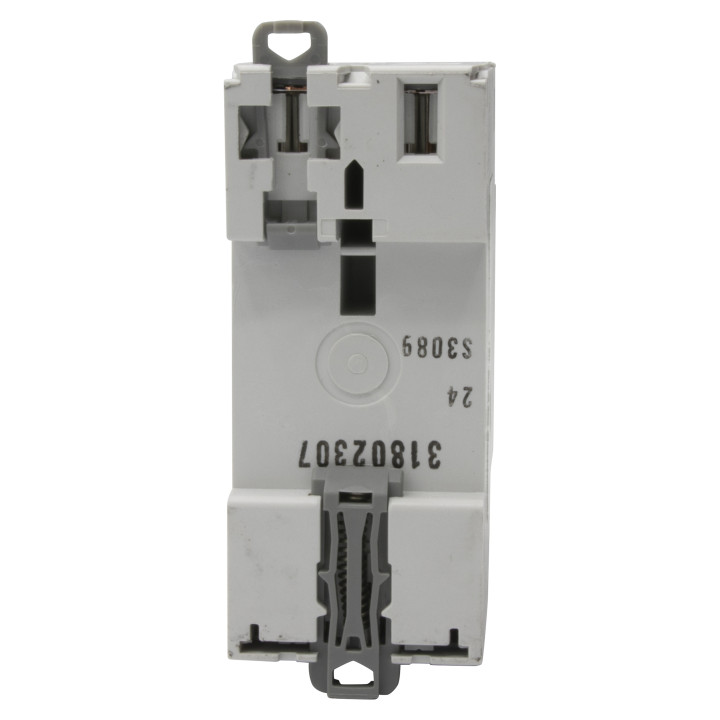

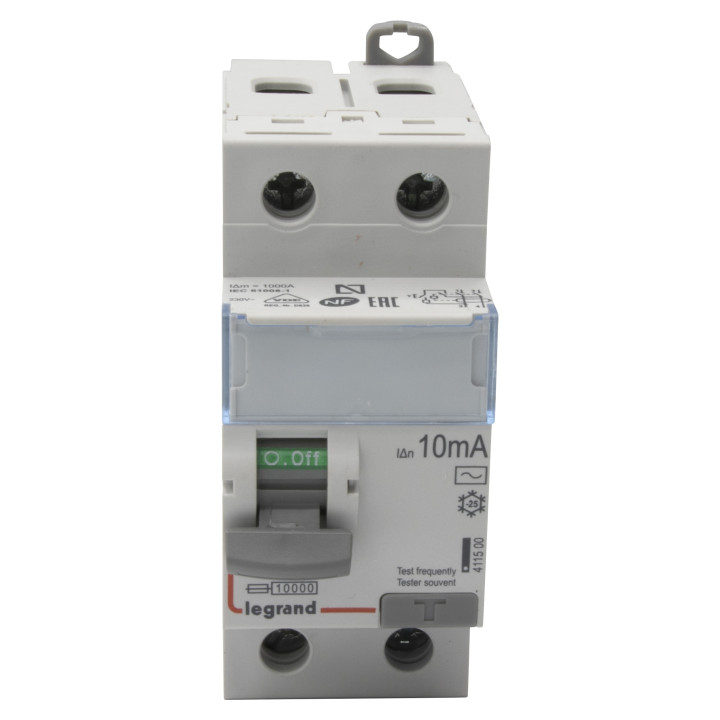

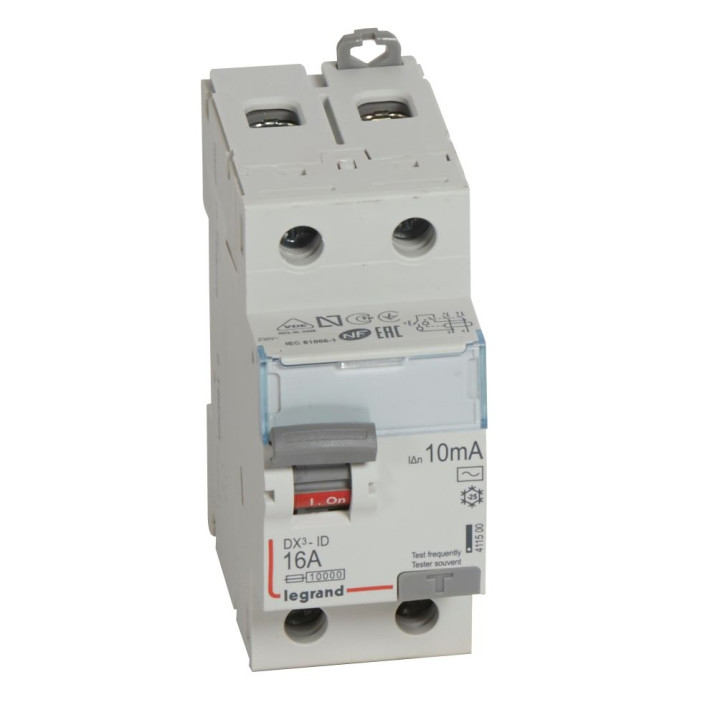

Legrand - DX3 - Interrupteur Différentiel - 2P - 16A - 10mA - Type AC - Réf : 411500

Description courte
L’interrupteur différentiel DX3-ID Legrand 411500 protège contre les fuites de courant et défauts d’isolement.
De type AC, il détecte les défauts alternatifs. Conçu pour une installation monophasée 230 V, il est calibré à 16 A avec une protection de 10 mA.
Il se raccorde par connexion à vis et dispose de bornes décalées, arrivée en haut et départ en bas.

Description produit complète
LEGRAND - Interrupteur Différentiel 2P - 16A - 10ma Type AC Départ Bas - 411500
 Cet interrupteur différentiel bipolaire 230V de la marque Legrand protège les installations électriques contre les fuites de courant. De type AC, il détecte les défauts à composantes alternatives et continues tout en réduisant les déclenchements intempestifs, ce qui le rend idéal pour les circuits comme la cuisinière, plaque de cuisson, lave-linge, etc...
Il est compatible avec les auxiliaires, commandes motorisées et modules DX3. Il dispose d’une connexion à bornes à vis avec une arrivée haute et une sortie basse.
Il peut être alimenté par peigne vertical VX3 grâce au dispositif de raccordement référence 405009, et s’il est utilisé avec un peigne vertical à entraxe de 125 mm, il est recommandé de l’installer sur la dernière rangée du tableau électrique.
Il est également possible d’effectuer un départ haut automatique avec le module de raccordement par peigne tête de groupe référence 406300.
Caractéristique	Valeur
Nombre de pôle(s)	2
Tension	230 V
Calibre	16 A
Sensibilité / courant de défaut nominal (IΔn)	0.01 A
Tension d'isolement assignée (Ui)	250 V
Tension assignée de tenue aux chocs (Uimp)	4 kV
Mode de pose	Rail DIN
Type de différentiel	AC
Sélectif	Non
Type retardé de courte durée	Non
Résistance de court-circuit (Icw)	10 kA
Tenue au courant de choc	0.25 kA
Type de tension	AC
Avec dispositif de verrouillage	Oui
Fréquence	50 Hz
Produits auxiliaires associables	Oui
Classe de protection (IP)	IP20
Largeur en nombre de modules	2
Profondeur d'encastrement	44 mm
Température ambiante en fonctionnement	-25 à 60 °C
Degré de pollution	2
Section de raccordement câble souple	0.75 - 35 mm²
Section de raccordement câble rigide	0.75 - 50 mm²
Numéro RAL (équivalent)	7035
Antidéflagration	Non
Largeur	35.6 mm
Hauteur	94.8 mm
Profondeur	77.8 mm
Résistance aux chocs (IK)	IK04
Température de stockage	-40 à 70 °C
Sens de l'alimentation électrique	Par le haut ou le bas
Indication de repérage des bornes de raccordement	Non
Conforme aux tests de mise en service (1000V)	Oui
Couleur	Gris
Sans halogène	Oui
Type de connexion	Borne à vis
Type de connexion	Peigne et câble
Avec zone de texte/surface d'inscription	Oui
EAN/Gencode	3245064115001
Product Details
• Brand

• Reference
  LEG411500
• isbn
  3245064115001
• ean13
  3245064115001
Data sheet
• Gamme
  DX3
• Nombre de modules
  2
• Nombre de pôles
  Bi - 1779712235
• Intensité
  16A - 1779712235
• Type Interrupteurs différentiels
  Type AC
• Type Disjoncteurs
  Différentiel - 1779712235
• Type Blocs différentiels
  10mA
• Connexion
  À vis
• Référence fabricant
  411500
