Réf : SCHLC1D12P7
Réf : LC1D12P7

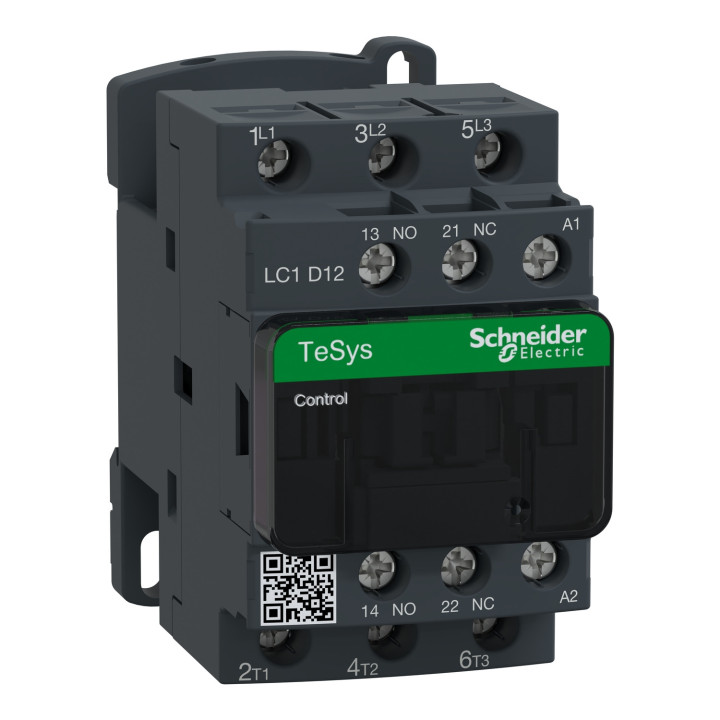

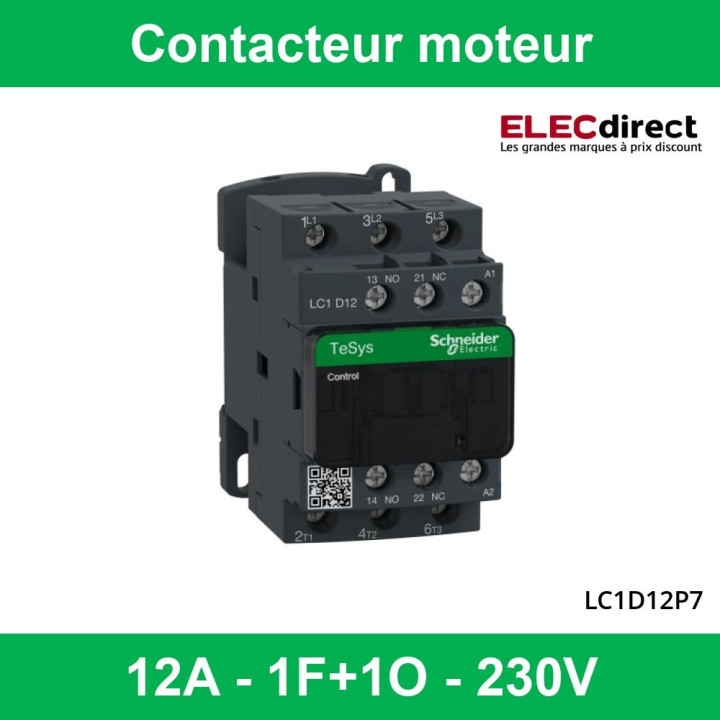

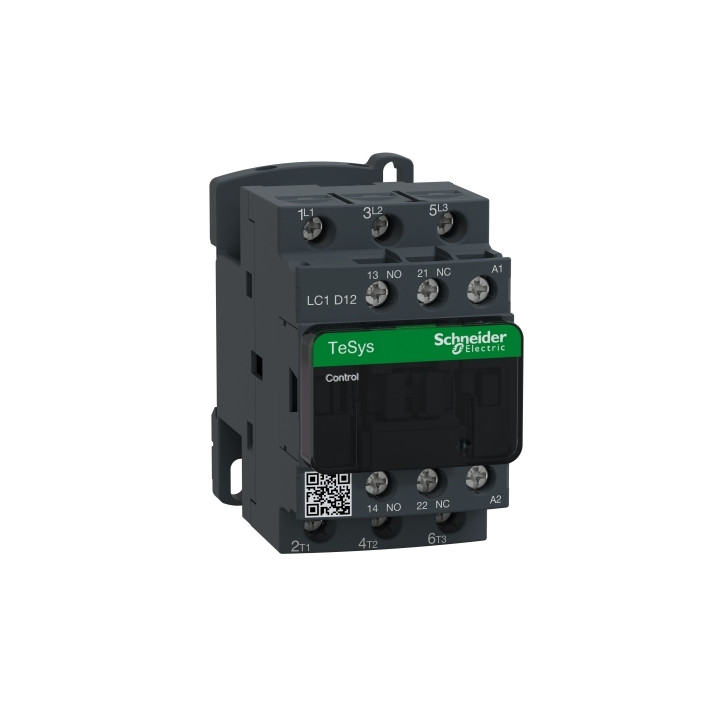

Schneider Tesys - Contacteur moteur - 12A - 1F+1O - 230V - LC1D12P7
Schneider Tesys - Contacteur 1O+1F - 3P - AC-3 440V - 12A - bobine 230Vca LC1D12P7
Price:
23,26 €
TTC
Prix HT : 19,38 €
Plus que 199 € avant la livraison gratuite
Paiement en 3X ou 4X avec ALMA
À partir de 199€
Expédition aujourd'hui si commande passée avant 14H*
100 % paiement sécurisé
-
Brand
-
ReferenceSCHLC1D12P7
-
In stock49 Items
-
isbn3389110349306
-
ean133389110349306
-
GammeContacteur LC1D
-
Type ContacteursTension de commande 230V
-
Intensité12A
-
Référence fabricantLC1D12P7
Description courte
Schneider Tesys - Contacteur 1O+1F - 3P - AC-3 440V - 12A - bobine 230Vca LC1D12P7
Description produit complète
Schneider Tesys - Contacteur 1O+1F - 3P - AC-3 440V - 12A - bobine 230Vca LC1D12P7
Principales
| Gamme | TeSys |
| Nom du produit | TeSys D |
| Fonction produit | Contacteur |
| Nom de l'appareil | LC1D |
| Application du contacteur | Charge résistive (AC-1) Commande moteur (AC-3) |
| Catégorie d'emploi | AC-3 AC-1 AC-4 |
| Description des pôles | 3P |
| Power pole contact composition | 3F |
| [Ue] tension assignée d'emploi | Circuit de puissance: Circuit de puissance: |
| [Ie] courant assigné d'emploi | 25 A (à 12 A (à |
| Puissance moteur kW | 3 kW à 220...230 V CA 50/60 Hz (AC-3) 5,5 kW à 380...400 V CA 50/60 Hz (AC-3) 5,5 kW à 415...440 V CA 50/60 Hz (AC-3) 7,5 kW à 500 V CA 50/60 Hz (AC-3) 7,5 kW à 660...690 V CA 50/60 Hz (AC-3) 3,7 kW à 400 V CA 50/60 Hz (AC-4) |
| Motor power HP (UL / CSA) | 0,5 hp à 115 V CA 50/60 Hz pour monophasé moteurs 2 hp à 230/240 V CA 50/60 Hz pour monophasé moteurs 3 hp à 200/208 V CA 50/60 Hz pour 3 phases moteurs 3 hp à 230/240 V CA 50/60 Hz pour 3 phases moteurs 7,5 hp à 460/480 V CA 50/60 Hz pour 3 phases moteurs 10 hp à 575/600 V CA 50/60 Hz pour 3 phases moteurs |
| Type de circuit de commande | CA à 50/60 Hz |
| Tension circuit de commande | 230 V CA 50/60 Hz |
| Composition contact auxiliaire | 1F+1O |
| [Uimp] tension assignée de tenue aux chocs | 6 kV se conformer à IEC 60947 |
| Catégorie de surtension | III |
| [Ith] courant thermique conventionnel | 25 A à 10 A à |
| Pouvoir nominal d'enclenchement Irms | 250 A à 440 V pour circuit de puissance se conformer à IEC 60947 140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1 250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1 |
| Pouvoir assigné de coupure | 250 A à 440 V pour circuit de puissance se conformer à IEC 60947 |
| [Icw] courant assigné de courte durée admissible | 105 A à 210 A à 30 A à 61 A à 100 A - 1 s pour circuit de signalisation 120 A - 500 ms pour circuit de signalisation 140 A - 100 ms pour circuit de signalisation |
| Calibre du fusible à associer | 10 A gG pour circuit de signalisation se conformer à IEC 60947-5-1 40 A gG à 25 A gG à |
| Impédance moyenne | 2,5 mOhm - Ith 25 A 50 Hz pour circuit de puissance |
| [Ui] tension assignée d'isolement | Circuit de puissance: 690 V se conformer à IEC 60947-4-1 Circuit de puissance: 600 V CSA certifié Circuit de puissance: 600 V UL certifié Circuit de signalisation: 690 V se conformer à IEC 60947-1 Circuit de signalisation: 600 V CSA certifié Circuit de signalisation: 600 V UL certifié |
| Durée de vie électrique | 2 Mcycles 12 A AC-3 à Ue 0,8 Mcycles 25 A AC-1 à Ue |
| Puissance dissipée par pôle | 0,36 W AC-3 1,56 W AC-1 |
| Safety cover | Avec |
| Support de montage | Rail Platine |
| Normes | CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 |
| Certifications du produit | CSA GOST BV RINA DNV LROS (Lloyds register of shipping) GL CCC UL |
| Mode de raccordement | Circuit de puissance: borniers à vis-étrier 1 câble(s) 1 4 mm²souple sans embout de câble Circuit de puissance: borniers à vis-étrier 2 câble(s) 1 4 mm²souple sans embout de câble Circuit de puissance: borniers à vis-étrier 1 câble(s) 1 4 mm²souple avec embout de câble Circuit de puissance: borniers à vis-étrier 2 câble(s) 1 2,5 mm²souple avec embout de câble Circuit de puissance: borniers à vis-étrier 1 câble(s) 1 4 mm²rigide sans embout de câble Circuit de puissance: borniers à vis-étrier 2 câble(s) 1 4 mm²rigide sans embout de câble Télécommande: borniers à vis-étrier 1 câble(s) 1 4 mm²souple sans embout de câble Télécommande: borniers à vis-étrier 2 câble(s) 1 4 mm²souple sans embout de câble Télécommande: borniers à vis-étrier 1 câble(s) 1 4 mm²souple avec embout de câble Télécommande: borniers à vis-étrier 2 câble(s) 1 2,5 mm²souple avec embout de câble Télécommande: borniers à vis-étrier 1 câble(s) 1 4 mm²rigide sans embout de câble Télécommande: borniers à vis-étrier 2 câble(s) 1 4 mm²rigide sans embout de câble |
| Couple de serrage | Circuit de puissance: 1,7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm Circuit de puissance: 1,7 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2 Télécommande: 1,7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm Télécommande: 1,7 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2 |
| Temps de fonctionnement | 12 22 ms fermeture 4 19 ms ouverture |
| Niveau de fiabilité de la sécurité | B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1 B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1 |
| Endurance mécanique | 15 Mcycles |
| Vitesse de commande maxi | 3600 cyc/h à |
Complémentaires
| Technologie bobine | Sans module d'antiparasitage intégré |
| Plage de tension du circuit de commande | Perte de niveau: 0,3 à 0,6 Uc CA 50/60 Hz (à 60 °C) Opérationnel: 0,8 à 1,1 Uc CA 50 Hz (à 60 °C) Opérationnel: 0,85 1,1 Uc CA 60 Hz (à 60 °C) |
| Puissance d'appel en VA | 70 VA 60 Hz cos phi 0,75 (à 20 °C) 70 VA 50 Hz cos phi 0,75 (à 20 °C) |
| Consommation moyenne au maintien en VA | 7,5 VA 60 Hz cos phi 0,3 (à 20 °C) 7 VA 50 Hz cos phi 0,3 (à 20 °C) |
| Dissipation thermique | 2 3 W à 50/60 Hz |
| Type de contacts auxiliaires | Type branchés mécaniquement 1F+1O se conformer à IEC 60947-5-1 Type contact miroir 1 "O" se conformer à IEC 60947-4-1 |
| Fréquence circuit signalisation | 25 à 400 Hz |
| Courant commuté minimum | 5 mA pour circuit de signalisation |
| Tension de commutation minimale | 17 V pour circuit de signalisation |
| Temps de non-chevauchement | 1,5 ms sur désexcitation entre contact NC + NO 1,5 ms sur excitation entre contact NC + NO |
| Résistance d'isolement | > 10 M pour circuit de signalisation |
Environnement
| Degré de protection IP | IP20 face avant se conformer à CEI 60529 |
| Traitement de protection | TH se conformer à IEC 60068-2-30 |
| Degré de pollution | 3 |
| Température de fonctionnement | -5 60 °C |
| Température ambiante pour le stockage | -60 80 °C |
| Température ambiante autour de l'appareil | -40 70 °C à Uc |
| Altitude de fonctionnement | 3000 m sans |
| Tenue au feu | 850 °C se conformer à CEI 60695-2-1 |
| Tenue au feu | V1 se conformer à UL 94 |
| Robustesse mécanique | Vibrations contacteur ouvert: 2 Gn, 5 à 300 Hz Vibrations contacteur fermé: 4 Gn, 5 à 300 Hz Chocs contacteur ouvert: 10 Gn pour 11 ms Chocs contacteur fermé: 15 Gn pour 11 ms |
| Hauteur | 77 mm |
| Largeur | 45 mm |
| Profondeur | 86 mm |
| Poids du produit | 0,325 kg |
