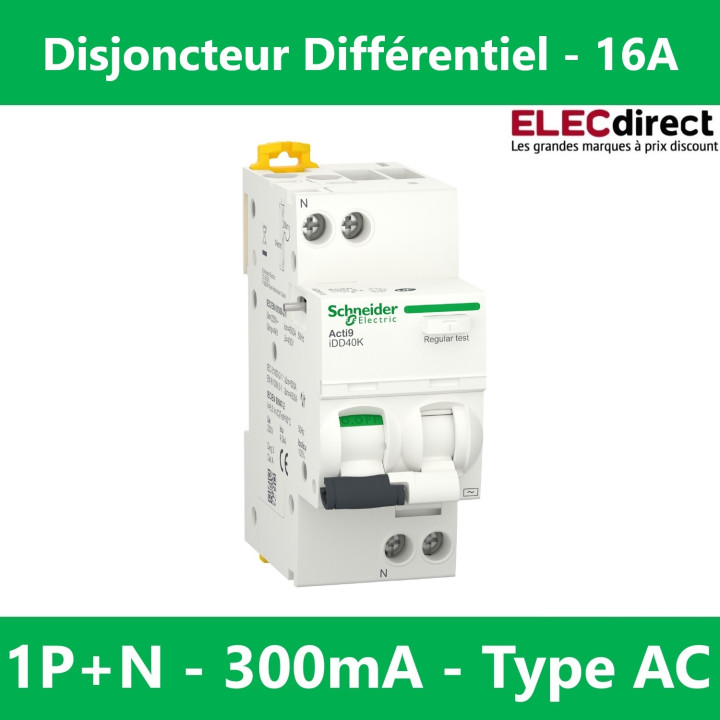

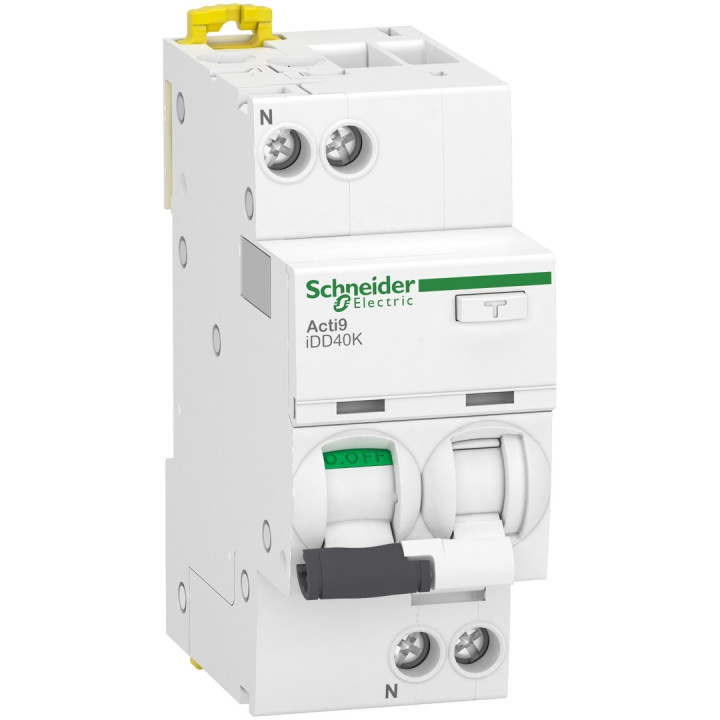

Schneider - Acti9 - iDD40K - Disj diff - 16A - 1P+N - type AC - 4,5kA - 300mA - Réf : A9DK5616

Description courte
Acti9 iDD40K - disjoncteur différentiel - 1P+N C 16A 4500A/4,5A 300mA type AC - A9DK5616

Description produit complète
 Acti9 iDD40K - disjoncteur différentiel - 1P+N C 16A 4500A/4,5A 300mA type AC - A9DK5616

Remplace la référence A9N21208

Complémentaires
Position de l'appareillage dans l'installation	Départ
Fréquence du réseau	50 Hz
[Ue] tension assignée d'emploi	230 V CA 50 Hz
limite de déclenchement magnétique	5...10 x In
technologie différentiel	Indépendant de la tension
[Ics] pouvoir de coupure de service	4500 A 100 % Icn à 230 V CA 50 Hz se conformer à EN/CEI 61009-2-1 4,5 kA 100 % Icu à 230 V CA 50 Hz se conformer à EN/CEI 60947-2
pouvoir assigné de coupure et fermeture	Idm 4500 A à 230 V CA 50 Hz se conformer à EN 61009-2-1 Idm 500 A à 230 V CA 50 Hz se conformer à CEI 61009-2-1
classe de limitation	3 se conformer à EN/CEI 61009-2-1
[Ui] tension d'isolement	400 V CA 50 Hz
[Uimp] tension assignée de tenue aux chocs	4 kV
coupure pleinement apparente	Oui
Type de commande	Par maneton
Signalisation locale	Signalisation de défaut Indication ON/OFF
Mode d'installation	Encliquetable
Support de montage	Rail DIN
compatibilité des répartiteur, peigne, jeu de barres	Haut ou bas: dent
pas de 9 mm	4
Hauteur	85 mm
Largeur	36 mm
Profondeur	73 mm
Poids du produit	210 g
Couleur	Blanc
Endurance mécanique	20000 cycle
endurance électrique	20000 cycle
Verrouillages optionnels	Hermétique Dispositif de cadenassage
type de raccordement	Bornes type tunnel haut ou bas1 16 mm² rigide Bornes type tunnel haut ou bas1 10 mm² souple
Longueur de dénudage des fils	14 mm pour haut ou bas connexion
Couple de serrage	2 N.m haut ou bas
protection différentielle	Intégré
Gamme	Acti9
Nom du produit	Acti9 iDD40K
Fonction produit	Disjoncteur différentiel
Nom de l'appareil	IDD40K
Fonction de l appareil	Distribution
Description des pôles	1P + N
nombre de pôles protégés	1
position du pôle neutre	Gauche
In courant assigné d'emploi	16 A
Type de réseau	CA
type de déclencheur	Thermique-magnétique
courbe de déclenchement	C
sensibilité du différentiel	300 mA
temporisation	Instantané
type	Type AC
pouvoir de coupure	4500 A Icn à 230 V CA 50 Hz se conformer à EN/CEI 61009-2-1 4,5 kA Icu à 230 V CA 50 Hz se conformer à EN/CEI 60947-2
aptitude au sectionnement	Oui se conformer à EN/CEI 60947-2
Labels qualité	NF
Product Details
• Brand

• Reference
  SCHA9DK5616
• In stock
  2 Items
• isbn
  3606481382252
• ean13
  3606481382252
Data sheet
• Gamme
  ACTI9 IDT40
• Type Disjoncteur
  Différentiel
• Type Bloc Differentiel
  300 mA
• Nombre de pôles
  Bi
• Intensité
  16A
• Référence fabricant
  A9DK5616
