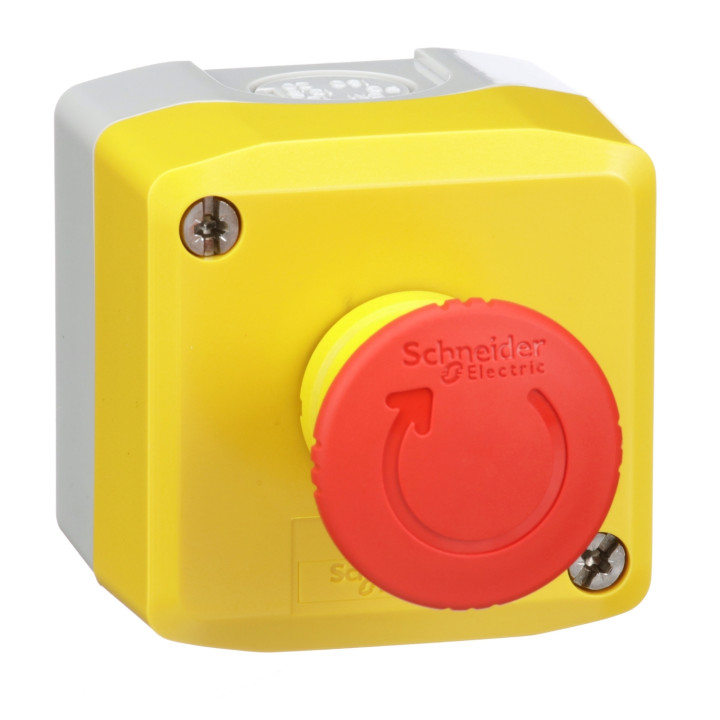

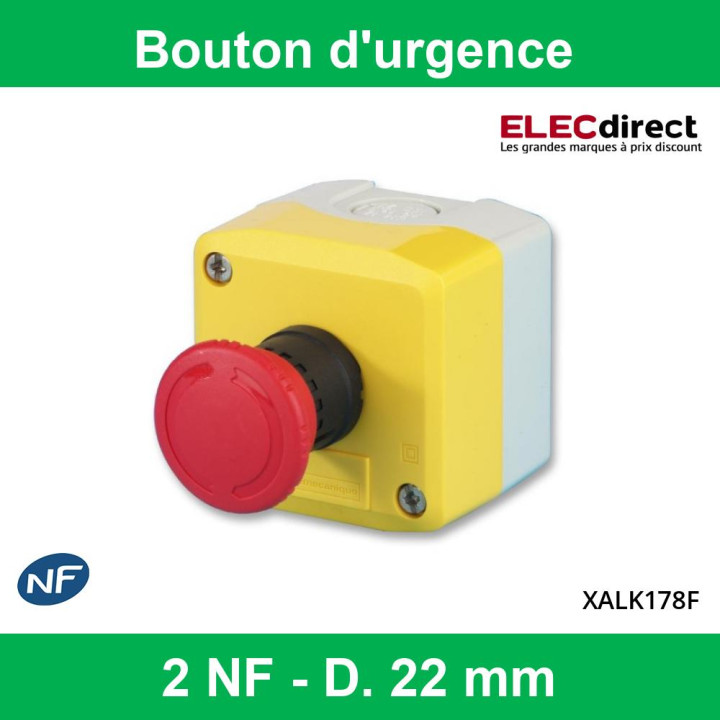

Schneider - boite jaune arrêt urgence rouge - pousser tourner - XALK178F - 2NF Fermés au repos - Ø40 - XALK178F

Description courte
Schneider - boite jaune arrêt urgence rouge - pousser tourner - XALK178F - 2NF Fermés au repos - Ø40 - XALK178F
Le bouton d'arrêt d'urgence Schneider - Harmony (Réf : XALK178F) assure la sécurité des installations. Ce bouton coup de poing de la gamme Harmony XALK, associé à une bobine MX protégée par un disjoncteur de 2A, est livré complet avec :
• Bloc de contacts 2NF (deux contacts normalement fermés)
• Tête de bouton coup de poing de Ø40 mm
• Bague de serrage pour la tête de bouton
Avec une étanchéité IP66 et des dimensions de 68 x 68 x 53 mm, il se monte facilement en saillie. De plus, il dispose de deux pré-perçages pour presse-étoupes aux normes PG 13,5 ou ISO M20, comme le presse-étoupe Legrand 098003, avec une capacité de serrage de câbles jusqu'à 12 mm.

Description produit complète
Schneider - boite jaune arrêt urgence rouge - pousser tourner - 2O - Ø40 - XALK178F

	Harmony XALK
Fonction produit	Poste de commande complet
Nom abrégé de l'appareil	XALK
Destination du produit	Pour unités de signalisation et de contrôle XB5 Ø 22 mm
Application de la boîte pendante	Fonction d'arrêt d'urgence Fonction coupure d'urgence
Couleur de la base du boîtier	Gris clair RAL 7035
Couleur du capot	Jaune RAL 1021
Matière	Polycarbonate
Profil du dispositif de commande	1 bouton-poussoir coup de poing
Description des opérateurs	Rouge sans repérage
Remise à zéro	Tourner pour déverrouiller
Composition de la boite de commande	1 bouton-poussoir Ø 40 mm coup de poing, rouge - 1 "O" + 1 "F" non marqué
Fonctionnement des contacts	À action dépendante
Complémentaires
Entrée de câble	1 masque pour entrée de câble 2 préperçages pour presse-étoupe de câble Pg 13 et ISO M20
Poids	0.194 kg
Tenue au nettoyage haute pression	7000000 Paà 55 °C, 0,1 m
Ouverture positive	Avec conformément à EN/IEC 60947-5-1 appendix K
Course d'actionnement	1.5 mm état électrique modifié par "O" 2.6 mm état électrique modifié par "F" 4.3 mm course totale
Force d'actionnement	44 N état électrique modifié par "O" + "F"
Durée de vie mécanique	300000 cycle
Mode de raccordement	Borniers à vis-étrier Borniers à vis-étrier >= 1 x 0,22 mm² sans embout conformément à EN/IEC 60947-1
Couple de serrage	0.8 1.2 N.m conformément à EN/IEC 60947-1
Forme de la tête de vis	Transversal cruciforme Philips n° 1 Transversal pozidriv N°1 Perforé plat Ø 4 mm Perforé plat Ø 5,5 mm
Matériau des contacts	Alliage d'argent (Ag/Ni)
Protection contre les courts-circuits	10 A cartouche fusible, gG conformément à EN/IEC 60947-5-1
[Ith] courant thermique conventionnel	10 A conformément à EN/IEC 60947-5-1
[Ui] tension assignée d'isolement	600 V, niveau de pollution: 3 conformément à EN/IEC 60947-1
[Uimp] tension assignée de tenue aux chocs	6 kV conformément à EN/IEC 60947-1
[Ie] courant assigné d'emploi	0,125à 240 V AC-15, A600 conformément à EN/IEC 60947-5-1 0,25à 120 V AC-15, A600 conformément à EN/IEC 60947-5-1 0.1 Aà 600 V DC-13, Q600 conformément à EN/IEC 60947-5-1 0.27 Aà 250 V DC-13, Q600 conformément à EN/IEC 60947-5-1 0.55 Aà 125 V DC-13, Q600 conformément à EN/IEC 60947-5-1 1.2 Aà 600 V AC-15, A600 conformément à EN/IEC 60947-5-1
Durée de vie électrique	1000000 cycle AC-15à 2 A 230 Và 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C 1000000 cycle AC-15à 0,125 120 Và 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C 1000000 cycle AC-15à 4 A 24 Và 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C 1000000 cycle DC-13à 0.2 A 110 Và 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C 1000000 cycle DC-13à 0.5 A 24 Và 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
Fiabilité électrique IEC 60947-5-4	< 10exp(-8)à 17 V et 5 mA conformément à EN/IEC 60947-5-4 < 10exp(-6)à 5 V et 1 mA conformément à EN/IEC 60947-5-4
Environnement
Traitement de protection	TH
Température ambiante pour le stockage	-40 70 °C
Température de fonctionnement	-40 70 °C
Catégorie de surtension	Classe II conformément à IEC 60536
Degré de protection IP	IP69 IP67 IP66 conformément à IEC 60529 IP69K
Tenue à l'environnement NEMA	NEMA 13 NEMA 4X
Tenue aux chocs IK	IK03 conformément à EN 50102
Normes	EN/IEC 60947-5-4 IEC 60364-5-53 EN/ISO 13850 UL 508 EN/IEC 60947-1 EN/IEC 60204-1 EN/IEC 60947-5-1 CSA C22.2 No 14 JIS C 4520 EN/IEC 60947-5-5
Certifications du produit	CSA Listé UL
Tenue aux vibrations	5 gn (f = 12 500 Hz) conformément à IEC 60068-2-6
Tenue aux chocs mécaniques	30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde conformément à IEC 60068-2-27 50 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde conformément à IEC 60068-2-27
Product Details
• Brand

• Reference
  SCHXALK178F
• In stock
  19 Items
• isbn
  3389110113648
• ean13
  3389110113648
Data sheet
• Type Commandes et voyants
  Arrêt d'urgence
  Boite à bouton XB
• Référence fabricant
  XALK178F
