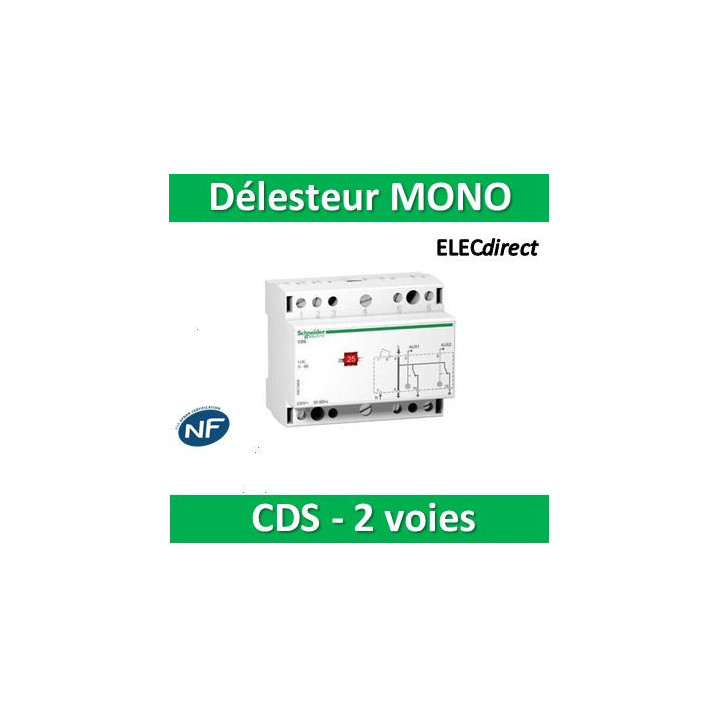

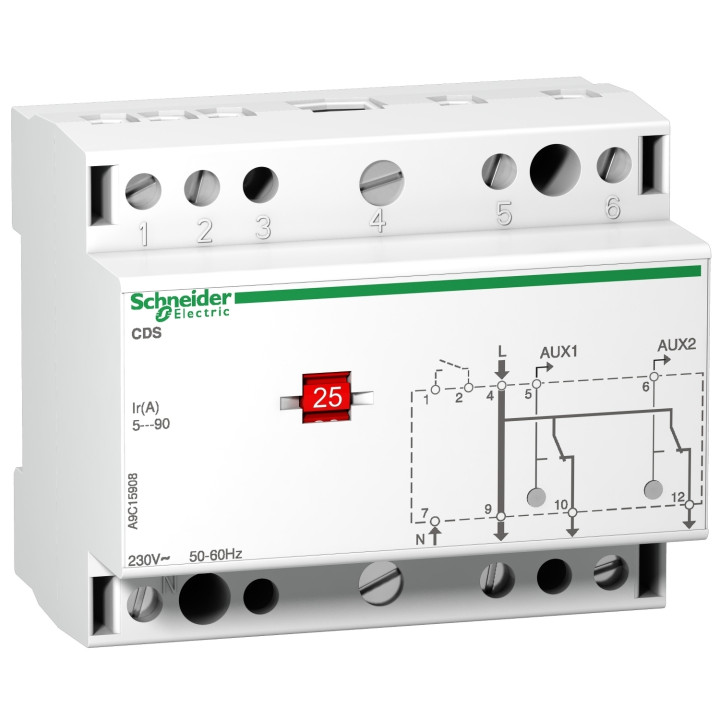

Schneider - Acti9 - CDS - Contacteur délesteur monophasé - 2 voies - 240VCA - Réf : A9C15908

Description courte
Schneider - Acti9 - CDS - Contacteur délesteur monophasé - 2 voies - 240VCA - Réf : A9C15908
Le contacteur délesteur monophasé Acti9 CDS optimise la consommation électrique en maintenant la puissance en dessous du seuil contractuel, entraînant ainsi le déclenchement du disjoncteur. Il gère 2 circuits non prioritaires en délestage et relestage progressif :
• Délestage : coupé automatique du 1er circuit, puis du 2e en cas de dépassement.
• Relestage : réactivation après temporisation (5 min pour le 1er, 10 min pour le 2e).

Description produit complète
Le Acti9 CDSs - Délesteur mono 2 voies (230 Vca) est conçu pour optimiser la consommation électrique en maintenant la puissance sous le seuil contractuel, tout en provoquant le déclenchement du disjoncteur.
Fonctionnalités principales
• Gestion intelligente :

  • Déleste jusqu'à 2 circuits non prioritaires en cascade selon le seuil de consommation.
  • Signalisation par LEDs jaunes pour chaque circuit délesté.
  • Relestage automatique : 10 min pour le 2e circuit, 5 min pour le 1er.

• Caractéristiques techniques :

  • Seuil réglable : 5 à 90 A pour circuit prioritaire, 15 A pour non prioritaire (relais requis).
  • Signalisation à distance via 2 contacts (1 A - 250 V).
  • Raccordement robuste : bornes à vis pour fils de 2,5 à 50 mm² selon le type de circuit.
Idéal pour optimiser et sécuriser votre gestion énergétique avec un montage facile sur rail DIN, mural ou panneau.
Caractéristique	Détail
Gamme de produits	Acti9
Nom du produit	Acti9 CDS
Type de produit ou équipement	Contacteur de délestage de charge
Nom de l'appareil	CDS
Nombre de canaux	2
Type de contrôle et de surveillance	Cascade
Description des pôles	1P
Réglage (A)	5, 10, 15, 20, 25, 30, 40, 45, 50, 60, 75, 90
Puissance consommée (VA)	12 VA
[Ue] Tension assignée d'emploi	230 V CA - 15…10 % à 50/60 Hz
Courant assigné d'emploi	15 A pour circuit non prioritaire ; seuil réglable 5-90 A pour circuit prioritaire
Signalisation locale	Indication de délestage : 2 LEDs jaunes
Support de montage	Rail DIN 35 mm, mural ou panneau
Pas de 9 mm	10
Mode de raccordement	Circuit non prioritaire : supporté à vis 2,5…10 mm² (souple/rigide)
	Circuit prioritaire : supporté à vis 10…35 mm² (souple) / 10…50 mm² (rigide)
Degré de protection IP	IP20 (CEI 60529)
Dimensions (mm)	Hauteur : 77 ; Largeur : 90 ; Profondeur : 60
Poids du produit	0,3 kg
Couleur	Blanc (RAL 9003)
Couple de serrage (Nm)	Circuit non prioritaire : 2 ; Circuit prioritaire : 3,5
Longueur de dénudage des fils (mm)	12 ; 13
Normes	EN 50081-1, NF C 61-750, EN 50081-2
Température d'utilisation (°C)	Fonctionnement : -5…55 ; Stockage : -40…70
Tropicalisation	2 (CEI 60068-1)
Humidité relative	95 % à 55 °C
Le délesteur de charge monophasé Acti9 CDSs est idéal pour une installation à 1 pôle avec 1 relais par phase, conçu pour optimiser la gestion énergétique sans augmenter la puissance installée. En cas de dépassement du seuil sélectionné, il coupe temporairement l'alimentation des circuits non prioritaires et rétablit la puissance en configuration cascade via 2 relais à action temporisée. Ce dispositif, avec un courant nominal Iu réglable de 5 A à 90 A , réduit la puissance installée et évite les déclenchements intempestifs du disjoncteur. Avec une tension d'isolement de 230 VCA , une tension de fonctionnement de 230 VCA ± 10 % , et une consommation électrique de seulement 12 VA , il offre une puissance active maximale de 20 kW . Le raccordement est prévu pour des câbles en cuivre rigides (10 mm² à 50 mm²) ou souples avec virole (10 mm² à 35 mm²). Sa conception compacte inclut 10 pas de 9 mm et un degré de protection IP20 (ou IP40 dans un boîtier modulaire). Fonctionnant entre -5 °C et +50 °C et stockable jusqu'à -40 °C à +70 °C , ce délesteur est conforme aux normes NF C 61.750 et EN 500.81.1 , garantissant fiabilité et conformité dans les installations électriques domestiques ou professionnels.
Product Details
• Brand

• Reference
  SCHA9C15908
• isbn
  3606480376863
• ean13
  3606480376863
Data sheet
• Nombre de pôles
  Mono
• Intensité
  Délesteur - 1779712235
• Référence fabricant
  A9C15908
Documents
Notice A9C15908
 Télécharger (386.96KB)
Fiche technique A9C15908
 Télécharger (237.3KB)
