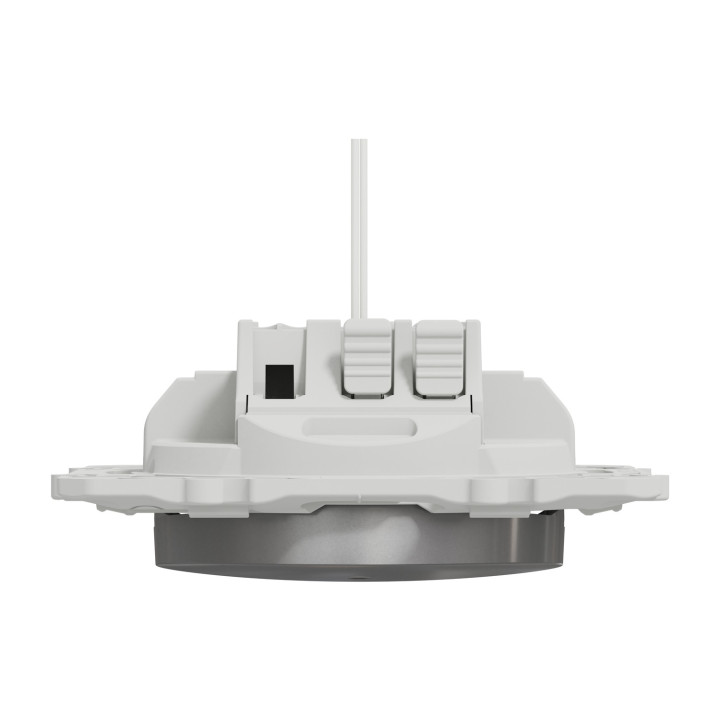

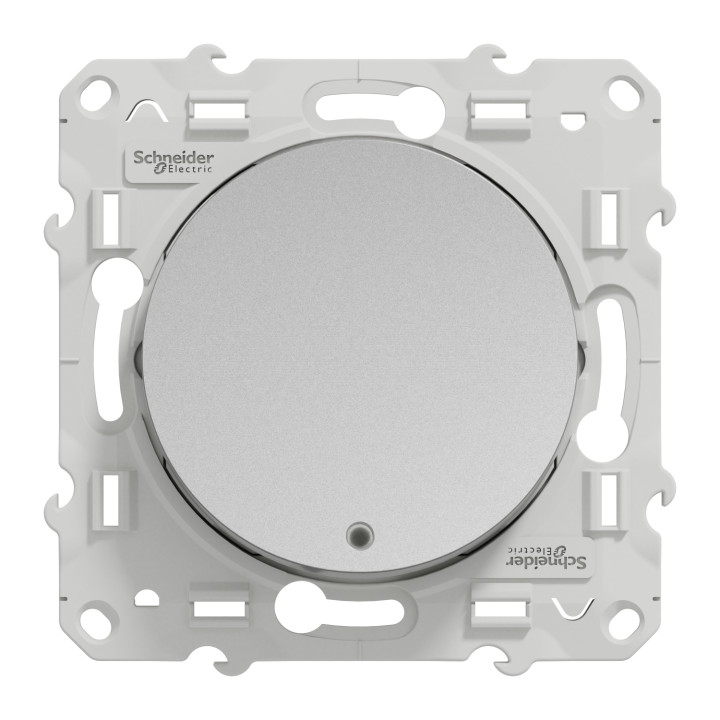

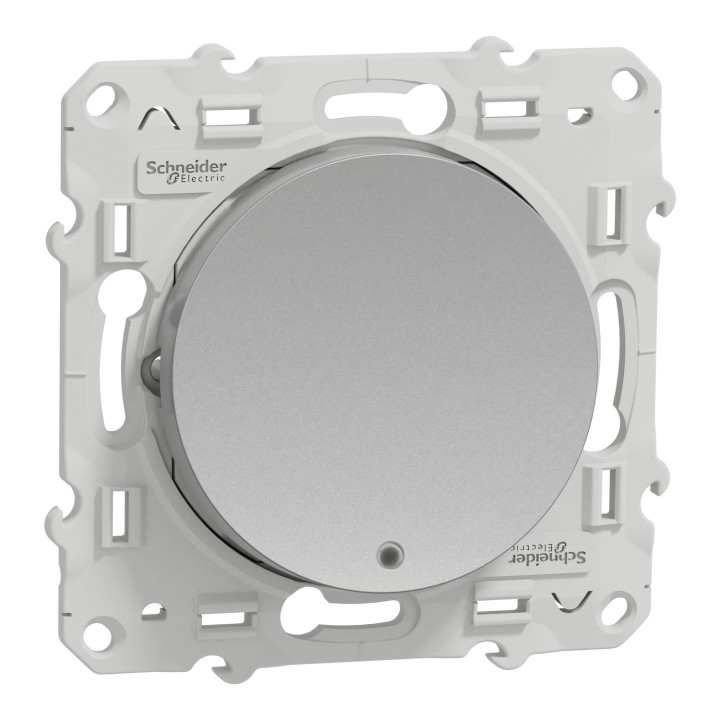

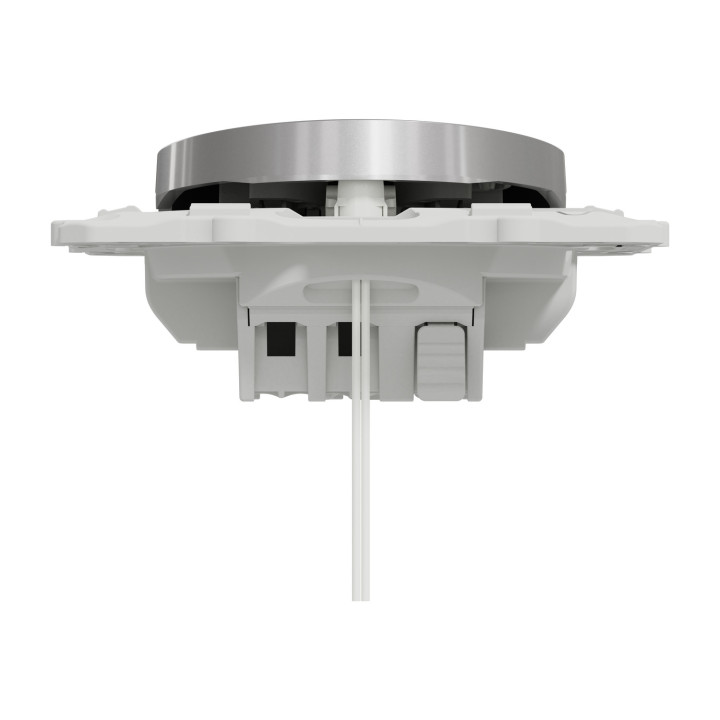

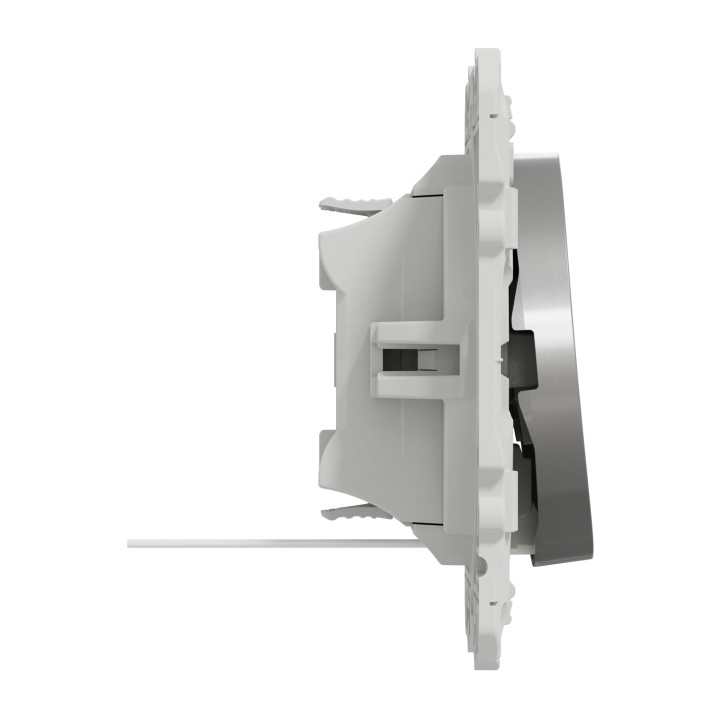

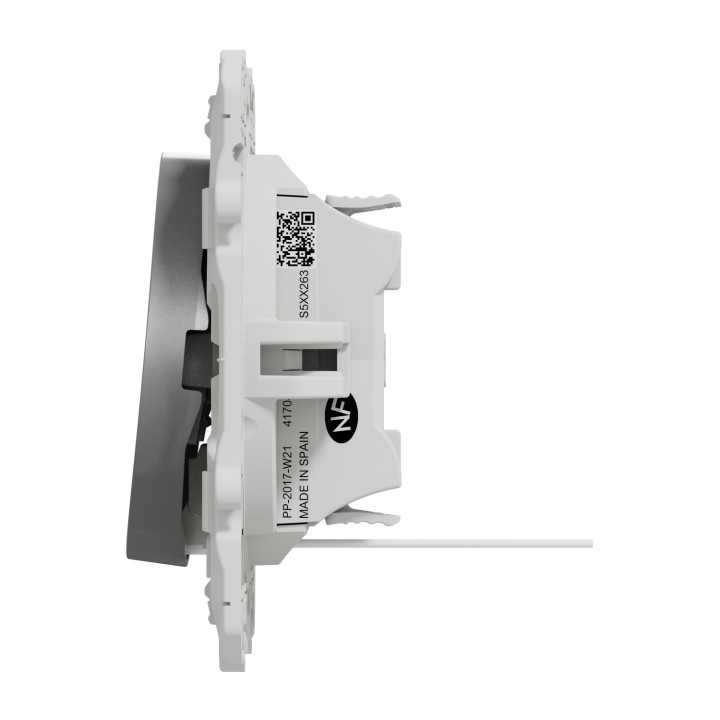

Schneider - Odace - Va-et-Vient lumineux/témoin LED orange - aluminium - 10A - 250V - Réf : S530263

Description courte
Schneider Odace - Va-et-Vient avec voyant lumineux ou témoin LED orange - Réf : S530263
Ce mécanisme va-et-vient 10A, 250V de la gamme Odace est équipé d’un voyant LED orange intégré, configurable en fonction lumineux ou témoin selon vos besoins :
• Fonction lumineux : voyant allumé quand l’éclairage est éteint (raccordement borne 1 et borne L).
• Fonction témoin : voyant allumé quand l’éclairage est en marche (raccordement borne 1 et Neutre).
À compléter avec une plaque Odace et compatible avec l'ajout de griffes, référence S520690.

Description produit complète
•

  Données techniques

   - Nombre de modules : 2
   - Mode de fixation : À vis
   - Raccordement : Bornes auto
   - Courant assigné : 10 A
   - Tension : 250 V
   - Durée de vie : 20000 cycles

  Conformité

   - Certifications : RoHS, NF
   - Étanchéité : IK04, IP21D

  Dimensions et poids

   - Largeur : 71 mm
   - Hauteur : 71 mm
   - Profondeur : 33,6 mm
   - Poids : 0,04 g
Caractéristique	Détail
Gamme de produit	Odace
Type de produit ou équipement	Interrupteur
Présentation du produit	Mécanisme avec support de fixation
Application	Éclairage
Montage de l'appareil	Encastré
Type de technologie	Électromécanique
Fonction interrupteur	Va et vient
Nombre de touches	1
Commande	Enjoliveur
Mode de fixation	Par vis
Nuance de la couleur	Aluminium
Finition de la surface	Mat
Type d'emballage	Capot de protection
Courant assigné d'emploi	10 AX
Tension assignée de service (Us)	250 V
Type de réseau	CA
Fréquence du réseau	50/60 Hz
Type de charge	Charge pour lampes à économie d'énergie avec ballast : 100 W
Capacité minimum de coupure de la charge	200 opérations à 1,25 In et 1,1 Un cos φ = 0,3
Durée de vie en cycles	20000 cycles ON/OFF (cosφ = 0,6 et Ue nominal)
Durée de vie électrique	20000 cycles ON/OFF (cosφ = 0,6 et Ue nominal)

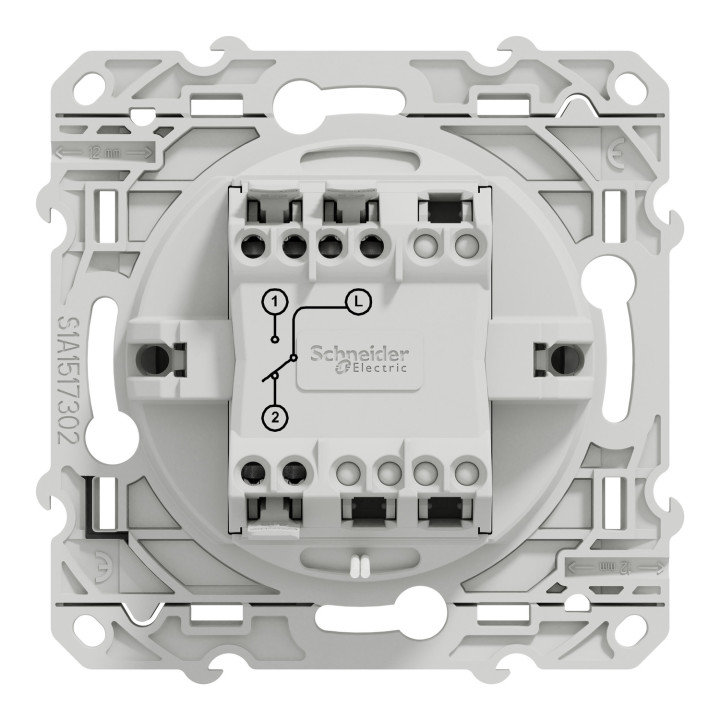

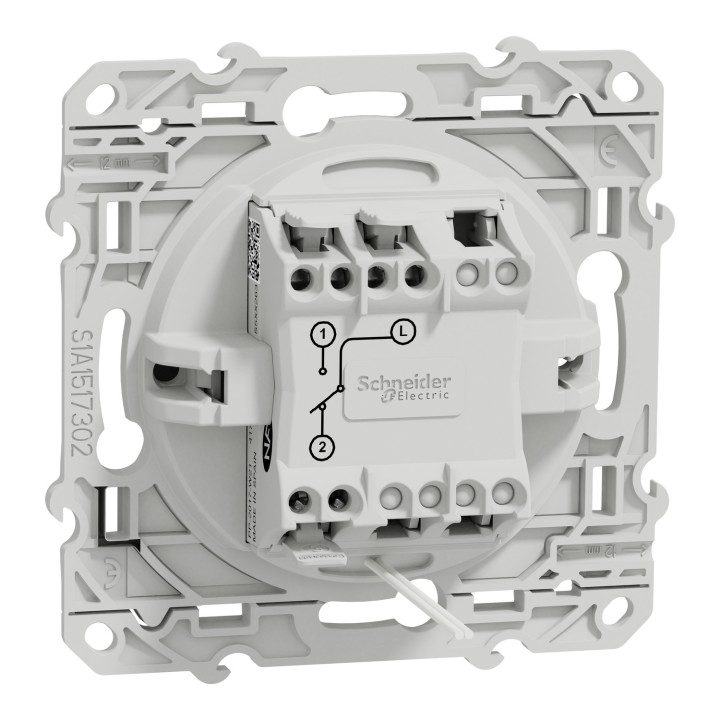

Nombre de sorties	3 bornes sans vis
Forme de la tête de vis	Pozidriv N°1
Capacité de serrage des bornes	- 1 x 1,5…2 x 2,5 mm² pour rigide câble(s)
	- 1 x 1,5…2 x 2,5 mm² pour souple câble(s)
	- 1 x 1,5…2 x 2,5 mm² pour multibrins câble(s)
Longueur de dénudage des fils	12 mm
Source lumineuse	LED 1,5 mA
Indication de tension	Lumineux
Matière	- Plaque centrale : plastique anti-UV
	- Plaque de finition : PBT (polybutylene terephthalate) GF30
	- Enveloppe : PC (polycarbonate) GF10 FR
Hauteur	71 mm
Largeur	71 mm
Profondeur	33,6 mm
Profondeur d'encastrement	18,75 mm
Poids du produit	0,04 kg
Résistance aux agents chimiques	Résistant à :
	- Alcool (70% et 96%)
	- Acide lactique
	- Ammonium quaternaire dilué
	- Javellisant dilué
	- Ammoniaque dilué
	- Eau savonneuse
	- Lave vitre
	- Peroxyde d'hydrogène 10 volumes
	- Hexane
Product Details
• Brand

• Reference
  SCHS530263
• isbn
  3606480391477
• ean13
  3606480391477
Data sheet
• Type Mécanisme
  Inter/va et vient témoin
• Couleur
  Aluminium
• Connexion
  Automatique - 1779712235
• Référence fabricant
  S530263
