Schneider - Odace - Interrupteur VMC 2 positions - aluminium - Réf : S530233

Description courte
Schneider Odace - Interrupteur VMC 2 positions - Réf : S530233

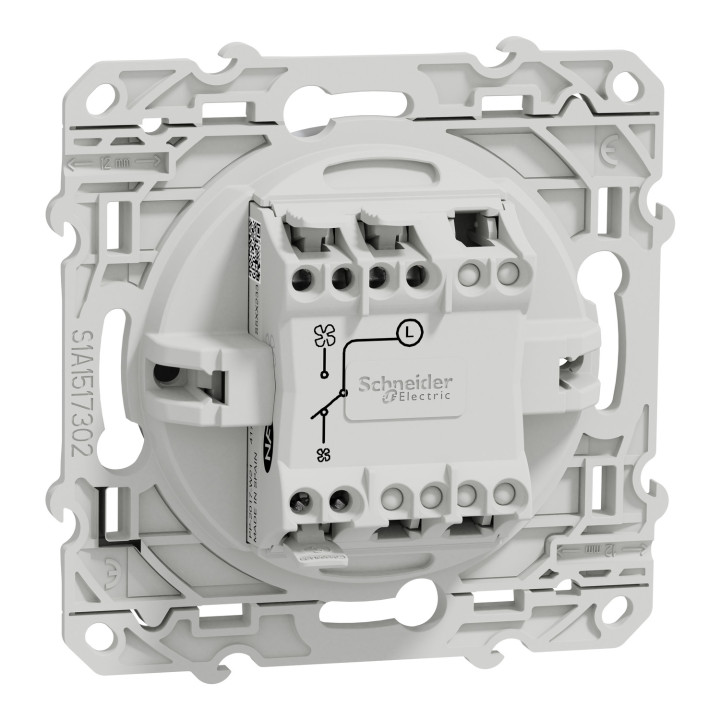

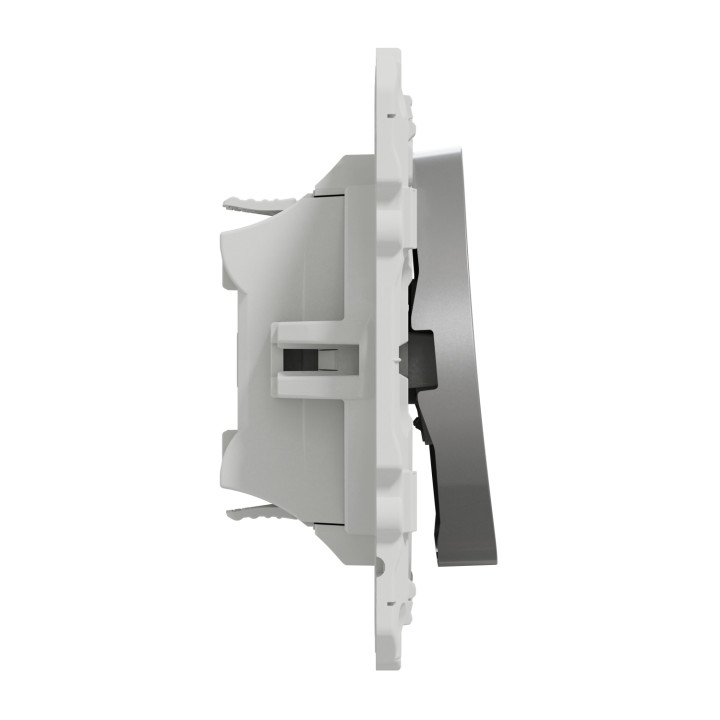

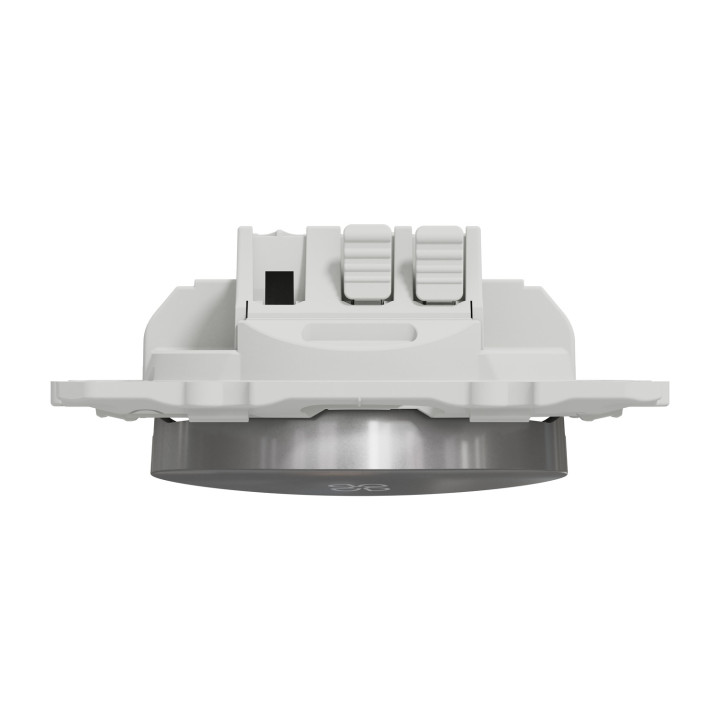

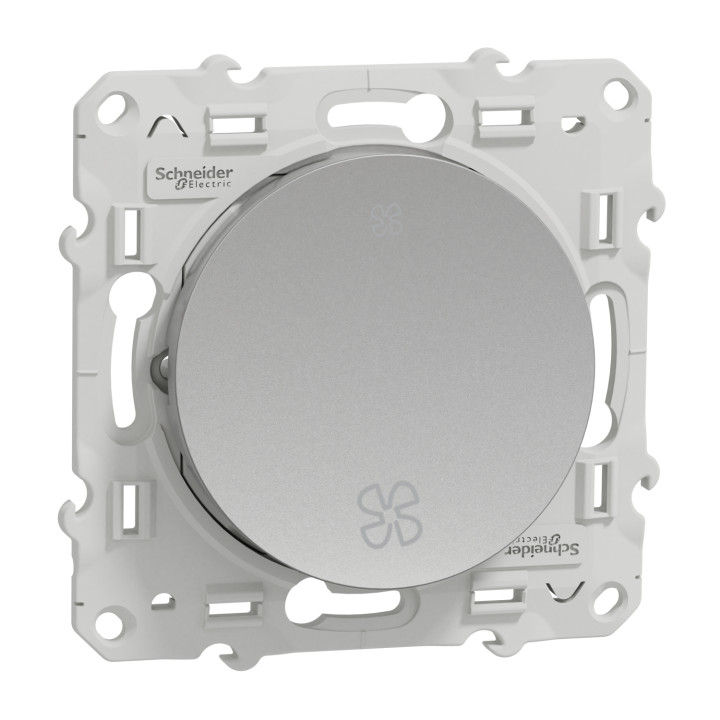

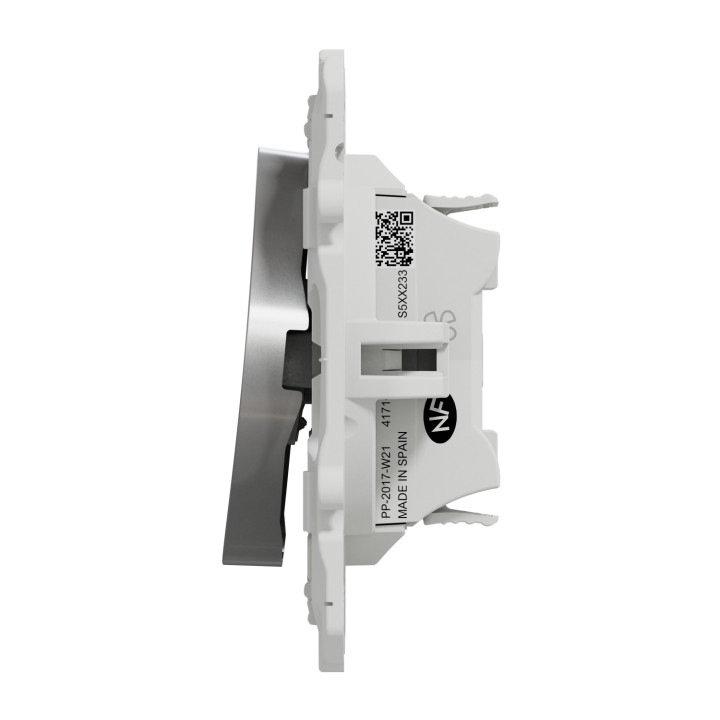

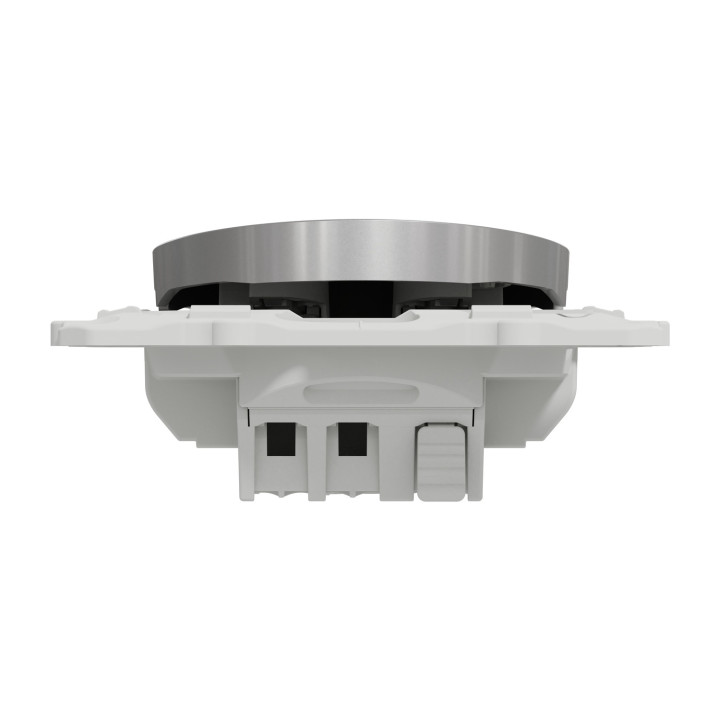

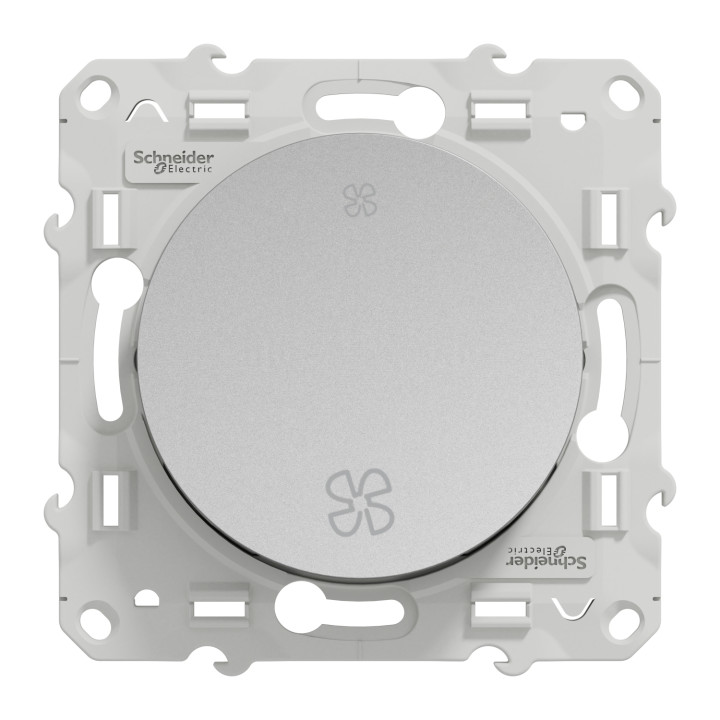

Cet interrupteur de la gamme Odace est conçu pour commander une VMC. Il s'agit d'un mécanisme va-et-vient électromécanique de 10 AX, adapté à un montage encastré avec fixation par vis. Il est livré avec un capot de protection et comporte un marquage VMC pour une identification facile.
À compléter avec une plaque Odace et compatible avec l'ajout de griffes, référence S520690.

Description produit complète
•

  Données techniques

   - Nombre de modules : 2
   - Mode de fixation : À vis
   - Raccordement : Bornes auto
   - Courant assigné : 10 A
   - Tension : 250 V
   - Durée de vie : 20000 cycles

  Conformité

   - Certifications : RoHS, NF
   - Étanchéité : IK04, IP21D

  Dimensions et poids

   - Largeur : 71 mm
   - Hauteur : 71 mm
   - Profondeur : 33,6 mm
   - Poids : 0,04 g
Caractéristique	Détail
Gamme de produit	Odace
Type de produit ou équipement	Interrupteur
Présentation du produit	Mécanisme avec support de fixation
Application	Ventilateur
Montage de l'appareil	Encastré
Type de technologie	Électromécanique
Fonction interrupteur	Va et vient
Nombre de touches	1
Commande	Enjoliveur
Mode de fixation	Par vis
Marquage	Symbole ventilateur
Nuance de la couleur	Aluminium
Finition de la surface	Mat
Type d'emballage	Capot de protection
Courant assigné d'emploi	10 AX
Tension assignée de service (Us)	250 V
Type de réseau	CA
Fréquence du réseau	50/60 Hz
Type de charge	Charge pour lampes à économie d'énergie avec ballast : 100 W
Capacité minimum de coupure de la charge	200 opérations à 1,25 In et 1,1 Un cos φ = 0,3
Durée de vie en cycles	- 20000 cycles à 5 In ON + In OFF
	- 20000 cycles à ON/OFF (cosφ = 0,6 et Ue nominal)
Durée de vie électrique	- 20000 cycles à ON/OFF (cosφ = 0,6 et Ue nominal)
	- 20000 cycles à 5 In ON + In OFF

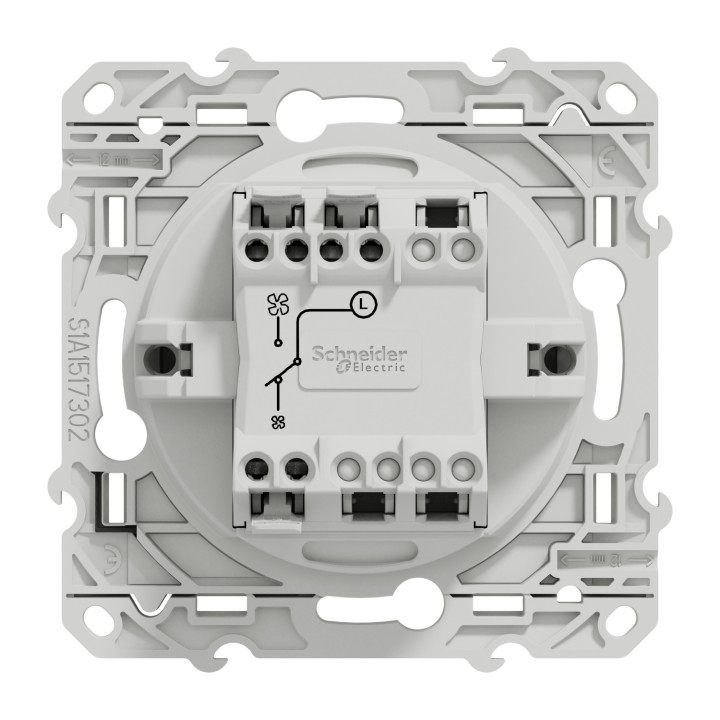

Nombre de sorties	3 bornes sans vis
Forme de la tête de vis	Pozidriv N°1
Capacité de serrage des bornes	- 1 x 1,5…2 x 2,5 mm² pour rigide câble(s)
	- 1 x 1,5…2 x 2,5 mm² pour souple câble(s)
	- 1 x 1,5…2 x 2,5 mm² pour multibrins câble(s)
Longueur de dénudage des fils	12 mm
Matière	- Plaque centrale : plastique anti-UV
	- Plaque de finition : PBT (polybutylene terephthalate) GF30
	- Enveloppe : PC (polycarbonate) GF10 FR
Hauteur	71 mm
Largeur	71 mm
Profondeur	33,6 mm
Profondeur d'encastrement	18,75 mm
Poids du produit	0,04 kg
Résistance aux agents chimiques	Résistant à :
	- Alcool (70% et 96%)
	- Acide lactique
	- Ammonium quaternaire dilué
	- Javellisant dilué
	- Ammoniaque dilué
	- Eau savonneuse
	- Lave vitre
	- Peroxyde d'hydrogène 10 volumes
	- Hexane
Product Details
• Brand

• Reference
  SCHS530233
• In stock
  26 Items
• isbn
  3606480391453
• ean13
  3606480391453
Data sheet
• Type Mécanisme
  VMC
• Couleur
  Aluminium
• Connexion
  Automatique - 1779712235
• Référence fabricant
  S530233
