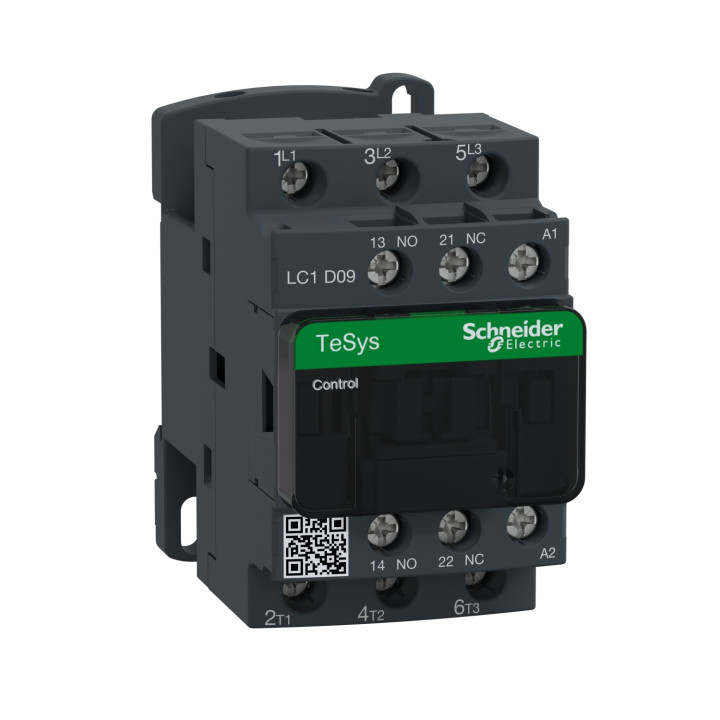

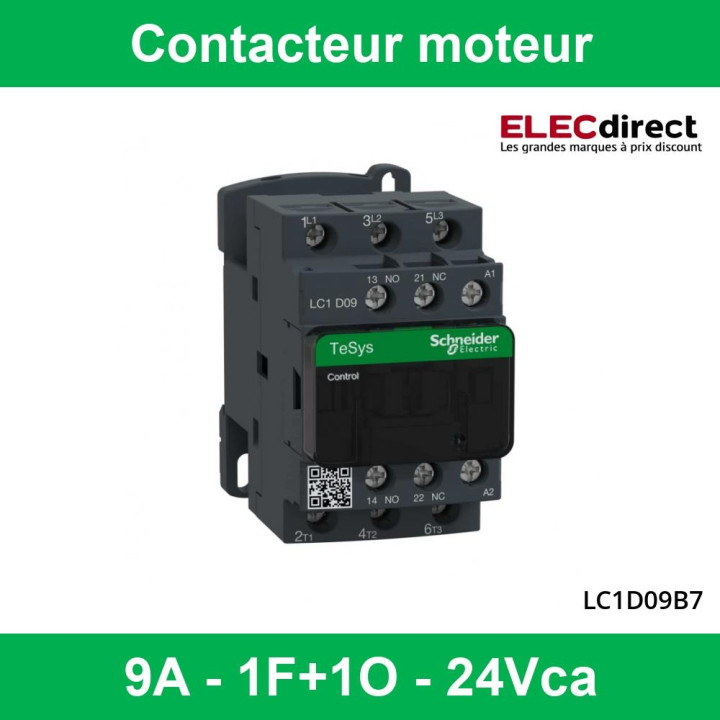

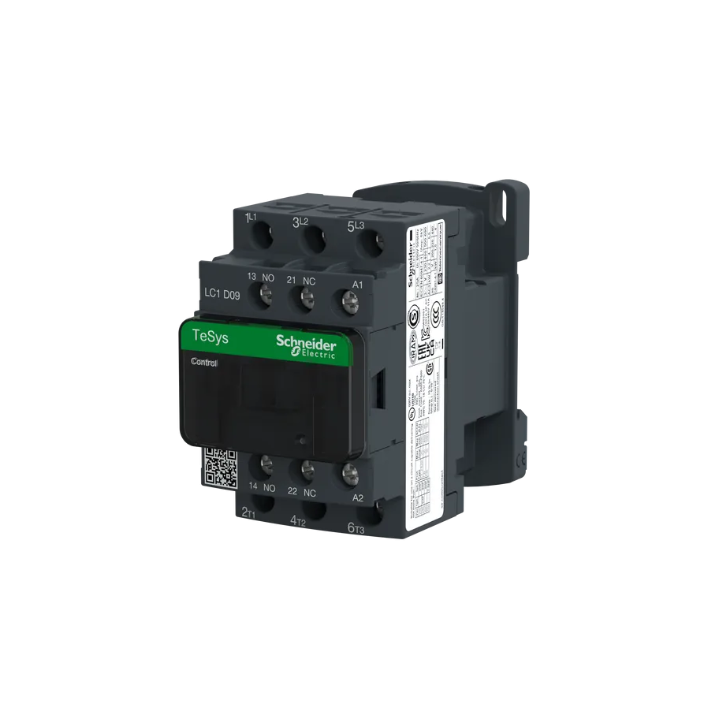

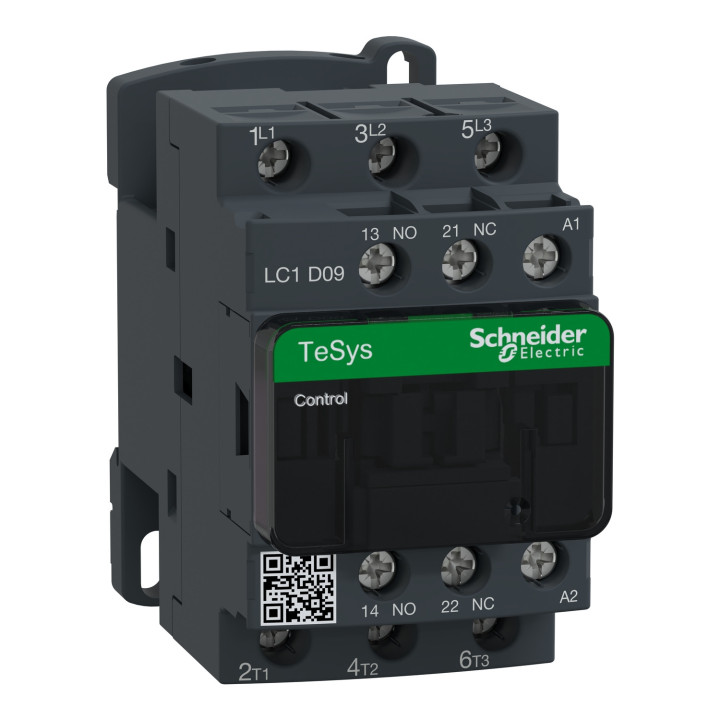

Schneider Tesys - Contacteur moteur - 9A - 1F+1O - 24Vca - LC1D09B7

Description courte
Schneider Tesys - Contacteur moteur -3P - 9A - 1F+1O - 24V ca - LC1D09B7
Ce contacteur de puissance tripolaire fabriqué par Schneider Electric (anciennement Télémécanique) est issu de la gamme TeSys LC1D. Avec un calibre de 9A , il possède 3 contacts normalement ouverts (3NO) , commandés par une bobine en 24V AC . Il intègre également 1 contact auxiliaire normalement ouvert (1NO) et 1 normalement fermé (1NF) . Son système de connexion à vis étrier garantit une installation sécurisée. Fabriqué en France, ce contacteur est conçu pour offrir performance et fiabilité dans les applications industrielles et tertiaires.

Description produit complète
Schneider Tesys  - Contacteur moteur -3P - 9A - 1F+1O - 24V Alternatif - LC1D09B7
Le contacteur de puissance Schneider LC1D09B7 , appartenant à la gamme TeSys D , est un équipement robuste et performant destiné à la commande et à la protection des circuits électriques.
Il est conçu pour des applications telles que la commande de moteurs (AC-3) et les charges résistives (AC-1) , avec une capacité de coupure adaptée aux catégories AC-1, AC-3 et AC-4 . Il dispose de 3 pôles (3P) et de 3 contacts normalement ouverts (3NO) pour le circuit de puissance.
Performances électriques :
• Tension d'utilisation : jusqu'à 690 V AC et 300 V DC
• Courant nominal : 9 A en AC-3 à 440 V et 25 A en AC-1
• Puissance moteur maximale : jusqu'à 5,5 kW à 690 V AC (AC-3) et 7,5 HP à 600 V AC (UL/CSA)
• Circuit de commande : tension de 24 V AC (50/60 Hz)
Fiabilité et robustesse :
• Endurance électrique : jusqu'à 2 millions de cycles en AC-3
• Endurance mécanique : 15 millions de cycles
• Pouvoir de coupure : 250 A à 440 V (CEI 60947)
• Courant thermique conventionnel : 25 A pour le circuit de puissance
Sécurité et conformité :
• Normes et certifications : IEC 60947, UL 508, CSA, CCC, UKCA
• Isolation : 690 V pour le circuit de puissance et 600 V (UL/CSA)
• Tension de tenue aux chocs : 6 kV (IEC 60947)
• Contacts auxiliaires : 1NO + 1NF , avec contacts mécaniquement liés et miroir
Installation et montage :
• Fixation : sur rail DIN ou plaque
• Connexion : bornes à vis étrier , compatibles avec câbles rigides et souples
• Couple de serrage : 1,7 Nm avec tournevis plat ou Phillips
Ce contacteur offre une solution fiable et efficace pour les applications industrielles nécessitant une commande de moteur sécurisée et durable.
Product Details
• Brand

• Reference
  SCHLC1D09B7
• In stock
  60 Items
• isbn
  3389110348675
• ean13
  3389110348675
Data sheet
• Gamme
  Contacteur LC1D
• Type Contacteurs
  Tension de commande 24V
• Intensité
  9A
• Référence fabricant
  LC1D09B7
