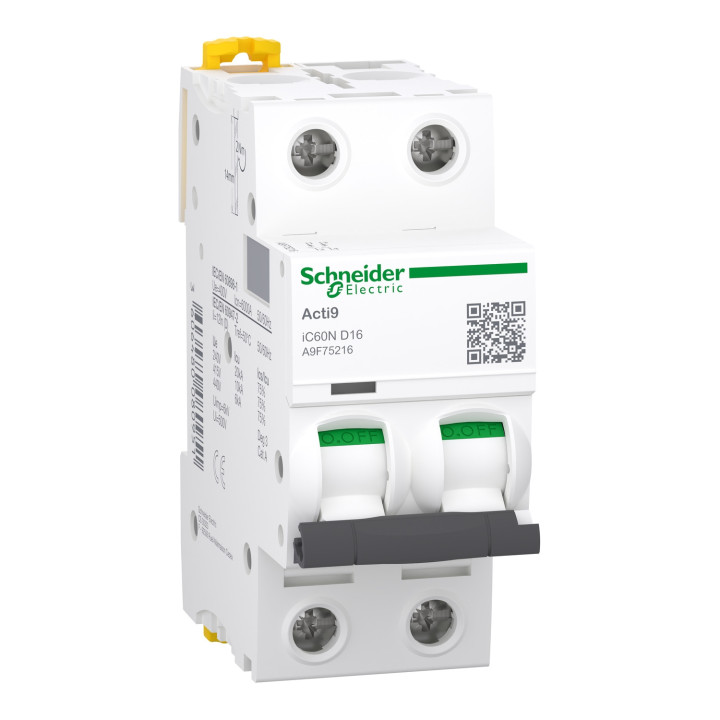

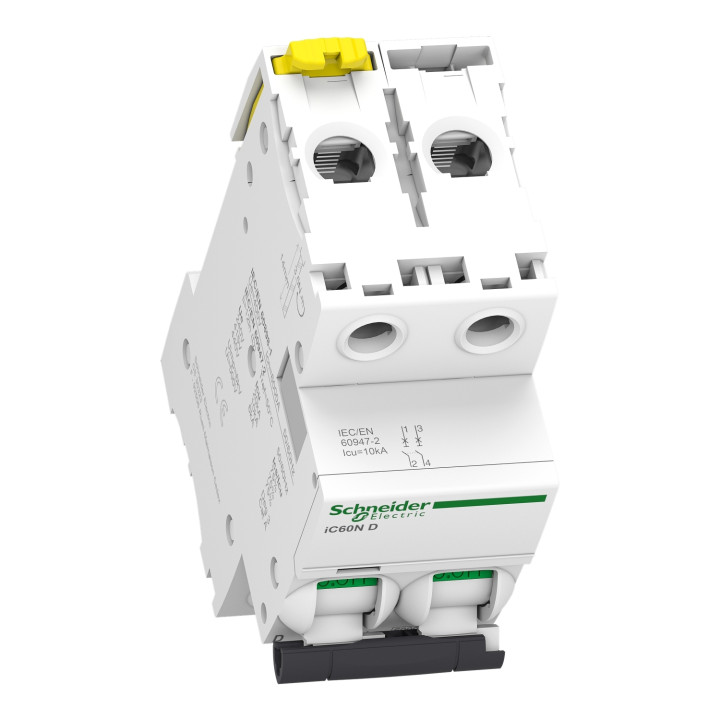

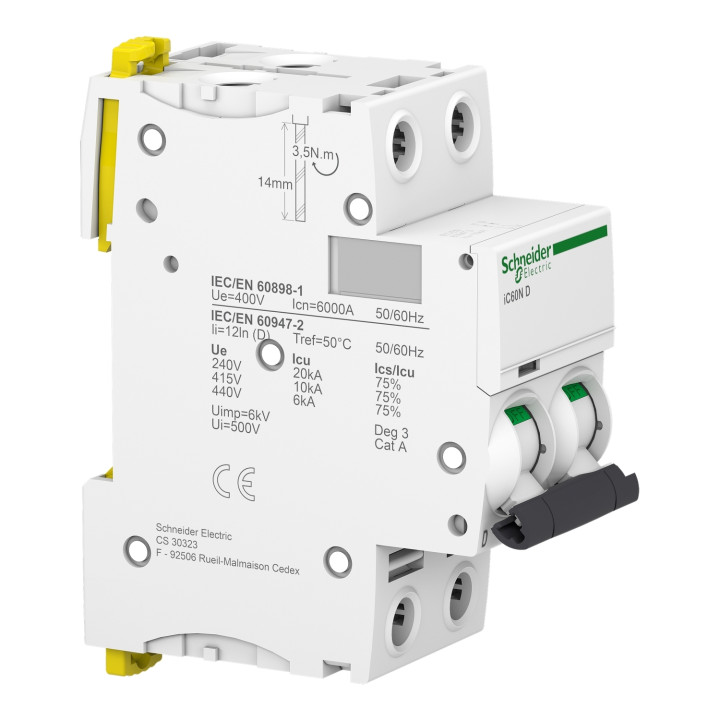

Schneider - Acti9 - iC60N - Disjoncteur - 2P - 16A - 6kA - courbe D - Réf : A9F75216

Description courte
Ce disjoncteur Schneider de la gamme Acti9 iC60N est un disjoncteur bipolaire (2P) de 16A, avec un pouvoir de coupure de 6 kA. Ce modèle est doté d'une courbe de déclenchement de type D.
Référence : A9F75216.

Description produit complète
Schneider - Acti9 - iC60N - Disjoncteur - 2P - 16A - 6kA - courbe D -  Réf : A9F75216
Compatible avec les blocs Vigi iC60, références A9Q14240 et A9Q11225
Catégorie	Détails
Application	Distribution
Gamme	Acti9
Nom du produit	Acti9 iC60
Type de produit ou équipement	Disjoncteur miniature
Nom de l'appareil	iC60N
Description des pôles	2P
Nombre de pôles protégés	2
In courant assigné d'emploi	16 A
Type de réseau	CA, CC
Type de déclencheur	Thermique-magnétique
Courbe de déclenchement	D
Pouvoir de coupure	- 6000 A Icn à 400 V CA 50/60 Hz conforme à EN/CEI 60898-1
	- 36 kA Icu à 12…133 V CA 50/60 Hz conforme à EN/CEI 60947-2
	- 10 kA Icu à <= 125 V CC conforme à EN/CEI 60947-2
	- 10 kA Icu à 380...415 V CA 50/60 Hz conforme à EN/CEI 60947-2
	- 20 kA Icu à 220...240 V CA 50/60 Hz conforme à EN/CEI 60947-2
	- 6 kA Icu à 440 V CA 50/60 Hz conforme à EN/CEI 60947-2
Catégorie d'emploi	Catégorie A conforme à EN 60947-2, CEI 60947-2
Aptitude au sectionnement	Oui conforme à EN 60898-1, EN 60947-2, CEI 60898-1, CEI 60947-2
Normes	CEI 60898-1, EN 60947-2, EN 60898-1, CEI 60947-2
Labels qualité	NF
Fréquence du réseau	50/60 Hz
Déclenchement magnétique	8 x In ± 20 %
[Ics] pouvoir assigné de coupure de service	- 15 kA 75 % conforme à EN 60947-2 à 220...240 V CA 50/60 Hz
	- 7,5 kA 75 % conforme à EN 60947-2 à 380...415 V CA 50/60 Hz
	- 4,5 kA 75 % conforme à EN 60947-2 à 440 V CA 50/60 Hz
	- 27 kA 75 % conforme à EN 60947-2 à 12…133 V CA 50/60 Hz
	- 10 kA 100 % conforme à EN 60947-2 à 72…125 V CC
	- 6000 A 100 % conforme à EN 60898-1 à 400 V CA 50/60 Hz
Classe de limitation	3 conforme à EN 60898-1
[Ui] tension assignée d'isolement	500 V CA 50/60 Hz conforme à EN 60947-2
[Uimp] tension assignée de tenue aux chocs	6 kV conforme à EN 60947-2
Coupure pleinement apparente	Oui
Type de commande	Par maneton
Indication de tension	Signalisation de déclenchement
Mode d'installation	Fixe
Support de montage	Rail DIN
Compatibilité des répartiteurs	Haut ou bas : OUI
Pas de 9 mm	4
Dimensions (H x L x P)	85 mm x 36 mm x 78,5 mm
Poids du produit	0,25 kg
Couleur	Blanc
Endurance mécanique	20000 cycles
Durée de vie électrique	10000 cycles
Mode de raccordement	- Terminal simple (haut ou bas) 1…25 mm² rigide
	- Terminal simple (haut ou bas) 1…16 mm² souple
Longueur de dénudage des fils	14 mm
Couple de serrage	2 N.m haut ou bas
Protection différentielle	Bloc séparé
Degré de protection IP	IP20 conforme à CEI/EN 60529
Degré de pollution	3 conforme à EN/CEI 60947-2
Catégorie de surtension	IV
Tropicalisation	2 conforme à CEI 60068-1
Humidité relative	95 % à 55 °C
Altitude de fonctionnement	0...2000 m
Température ambiante	- En fonctionnement : -35…70 °C
	- En stockage : -40…85 °C
Le disjoncteur Acti9 iC60N 2P 16A protège et contrôle les installations électriques dans les bâtiments industriels et tertiaires. D'une largeur de 4 modules de 9 mm, il se monte facilement sur rail DIN. Conforme aux normes NF EN 60947-2 et 60898-1, il est certifié Green Premium, garantissant des performances respectueuses de l'environnement, et est également conforme à la norme ROHS UE. Des accessoires optionnels, tels que des peignes Acti9, des auxiliaires de réarmement et des capteurs d'énergie Power Tag, sont disponibles pour une intégration sécurisée. Le système de connexion rapide sans visage simplifie son utilisation, et la fenêtre Visi-Trip permet un diagnostic instantané
Product Details
• Brand

• Reference
  SCHA9F75216
• In stock
  23 Items
• isbn
  3606480080951
• ean13
  3606480080951
Data sheet
• Gamme
  ACTI9 IC60N
• Type Disjoncteur
  Courbe D - 1779712235
• Nombre de pôles
  Bi
• Intensité
  16A
• Référence fabricant
  A9F75216
