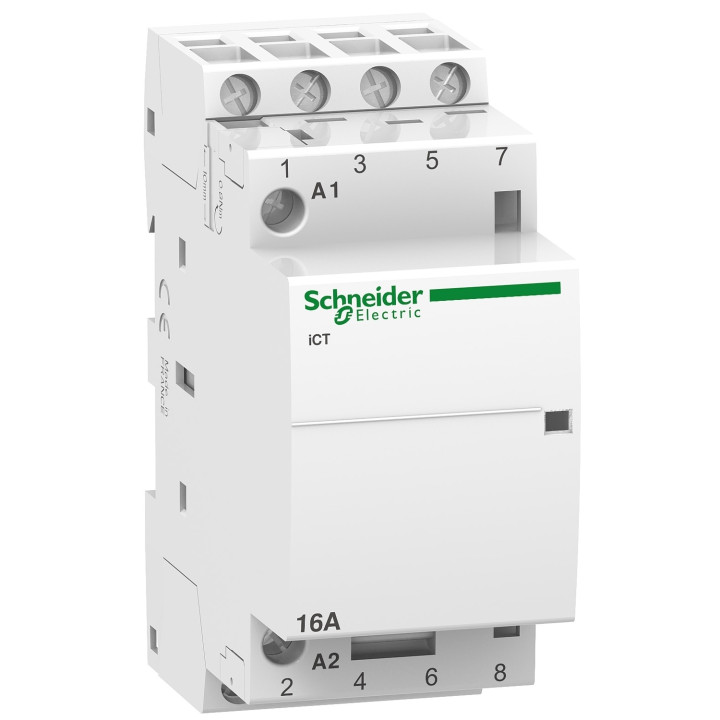

Schneider - Acti9 - Contacteur iCT - 16A - 4NO - 230/240V - 50Hz - Réf : A9C22814

Description courte
Schneider - Acti9 iCT - Contacteur iCT auxiliarisable - 4P - 16A - 4NO - 230/240Vca - 50Hz - Réf : A9C22814
Report de signalisation possible avec l'auxiliaire de réf : A9C15914

Description produit complète
Schneider - Acti9 - Contacteur iCT - 16A - 4NO - 230/240V - 50Hz - Réf : A9C22814
Catégorie	Caractéristique
Gamme de produit	Acti9
Nom du produit	Acti 9 iCT
Type de produit ou équipement	Contacteur
Nom de l'appareil	iCT
Application	Moteur-chauffage-éclairage
Pôles	4P
[Ie] courant assigné d'emploi	- 16A AC-7A
	- 6A AC-7B

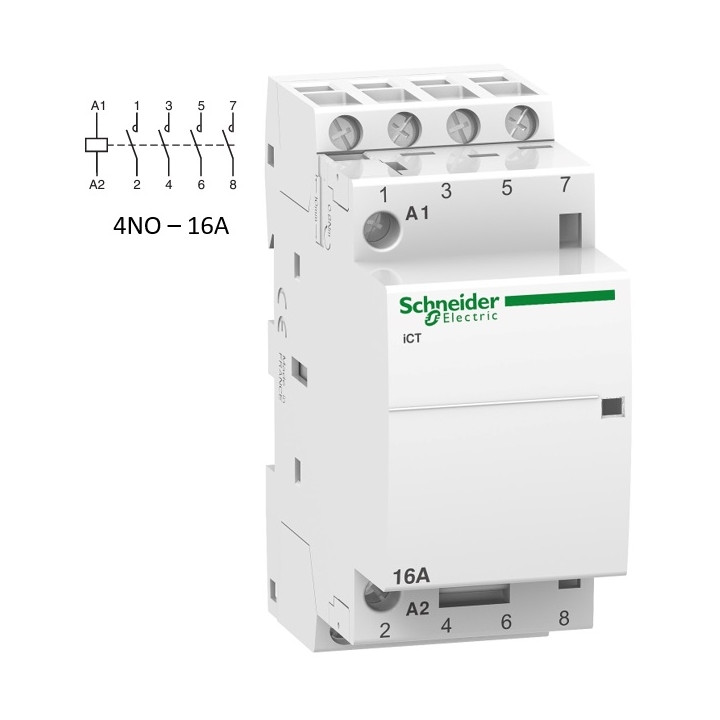

Composition des pôles	4NO
Type de réseau	CA
Type de commande	Contrôle à distance
[Uc] tension circuit de commande	220...240 V CA 50 Hz
Complémentaires	Fréquence du réseau 50 Hz
[Ue] tension assignée d'emploi	400 V CA 50 Hz
Puissance maximum	1,6 W à 400 V CA
[Ui] tension assignée d'isolement	500 V CA 50/60 Hz
[Uimp] tension assignée de tenue aux chocs	4 kV
Type de signal de commande	Maintenu
Fréquence de commutation	100 commutations/jour
Indication de tension	Indicateur d'action
Consommation moyenne au maintien en VA	4,6 VA
Puissance d'appel en VA	34 VA
Mode d'installation	Encliquetable
Support de montage	Rail DIN symétrique 35 mm
Pas de 9 mm	4
Hauteur	81 mm
Largeur	36 mm
Profondeur	68,5 mm
Couleur	Blanc
Endurance mécanique	1 000 000 cycles
Durée de vie électrique	- 100 000 cycles CEI/EN 61095 16 A 50 Hz AC-7A
	- 30 000 cycles CEI/EN 61095 6 A 50 Hz AC-7B
	- 30 000 cycles CEI/EN 61095 50 Hz AC-7C
	- 100 000 cycles EN/CEI 60947-4-1 50 Hz AC-1
	- 30 000 cycles EN/CEI 60947-4-1 50 Hz AC-3
	- 30 000 cycles EN/CEI 60947-4-1 50 Hz AC-5A
	- 30 000 cycles EN/CEI 60947-4-1 50 Hz AC-5B
Mode de raccordement	Circuit de commande : borne du type à cage 2 câble(s) 1,5 mm² rigide
	Circuit de puissance : borne du type à cage 1 câble(s) 1…4 mm² souple
	Circuit de puissance : borne du type à cage 1,5…6 mm² rigide
	Circuit de commande : borne du type à cage 1 câble(s) 1,5…2,5 mm² rigide
	Circuit de commande : borne du type à cage 2 câble(s) 1,5…2,5 mm² souple
Couple de serrage	Circuit de commande : 0,8 N.m
	Circuit de puissance : 0,8 N.m
Produits compatibles	IACTs
Code de compatibilité	ICT
Segment de marché	Résidentiel, Petit commerce
Environnement	Normes : CEI/EN 61095
	Pression acoustique : 30 dB
	Dissipation thermique : 1,6 W
Degré de protection IP	IP20 conforming to CEI 60529
	IP40 (boîtier modulaire) conforming to CEI 60529
Degré de pollution	2
Tropicalisation	2 conformer à EN 60947-4-1, EN 61095, CEI 1095
Humidité relative	95 % à 55 °C
Altitude de fonctionnement	2000 m
Température de l'air ambiant en fonctionnement	-5…60 °C
Température ambiante de stockage	-40…70 °C
L'Acti9 iCT est un contacteur modulaire efficace, conçu pour commander les circuits électriques avec une grande précision. D'une largeur de 4 pas de 9 mm, il se fixe facilement sur un rail DIN symétrique de 35 mm, garantissant une installation simple et rapide. Ce contacteur 4P 4NO de la gamme Acti9 est livré en emballage individuel, accompagné d'une notice simplifiée pour faciliter son utilisation. Adapté aux coffrets DIN, il s'intègre parfaitement dans le système Acti9 et convient particulièrement aux installations heures creuses. Le contacteur Acti9 iCT répond aux exigences de la norme NF EN 61095, assurant ainsi des performances fiables et de haute qualité. Il est certifié Green Premium, un écolabel qui témoigne de son respect pour l'environnement et de ses performances durables. De plus, il est conforme à la directive ROHS UE, garantissant l'absence de substances dangereuses. Cette gamme de contacteurs Acti9 iCT propose également divers accessoires en option, tels que des caches-vis pour le système Acti9 et des auxiliaires de temporisation, d'antiparasitage, ainsi que des entrées de commande double. Elle est principalement destinée à être utilisée avec les gammes IDT40T/N et IC60N/H. Une large gamme d'accessoires de raccordement, tels que des peignes, est également disponible pour répondre à divers besoins d'installation et d'application.
Product Details
• Brand

• Reference
  SCHA9C22814
• In stock
  15 Items
• isbn
  3606480097096
• ean13
  3606480097096
Data sheet
• Type Contacteurs
  Tension de commande 230V
• Nombre de pôles
  Tetra
• Intensité
  16A
  16A - 1779712235
• Référence fabricant
  A9C22814
