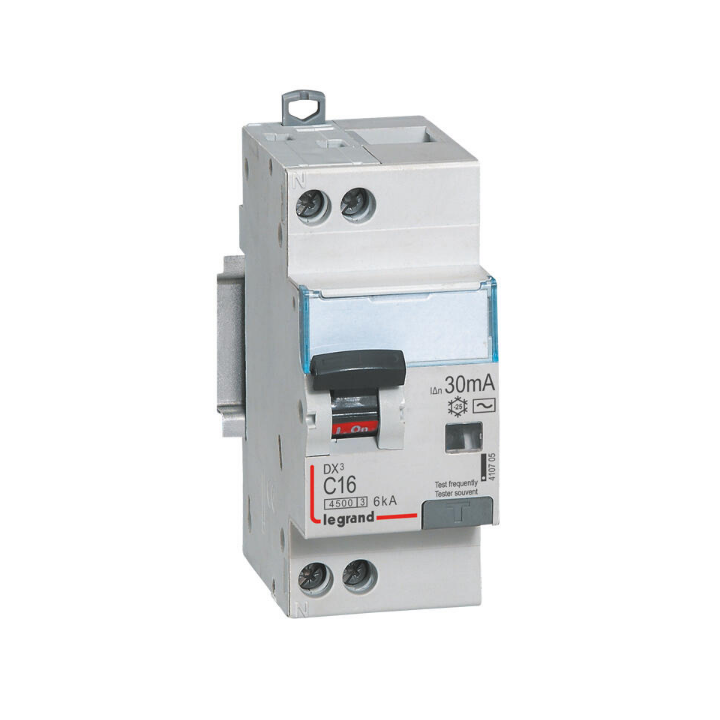

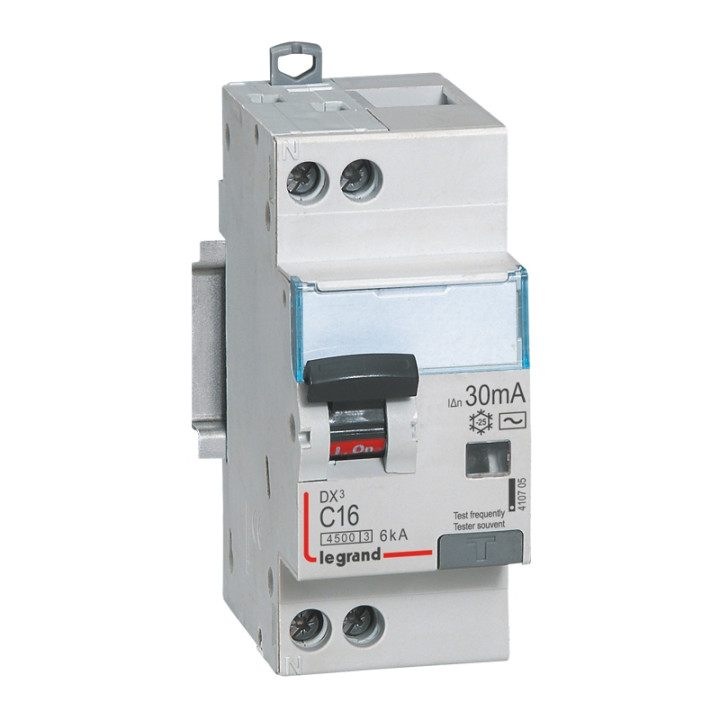

Legrand - Disjoncteur différentiel DX3 Ph+N - 16A - 30mA - Type AC - Réf : 410705

Description courte
Disjoncteur différentiel DX³4500 arrivée haute et départ bas à vis U+N 230V~ - 16A type AC 30mA - courbe C - 2 modules
Disjoncteur différentiel 16A modulaire DX³ Phase/Neutre, conçu pour assurer la commande, la protection et le sectionnement des circuits électriques, tout en garantissant la sécurité des personnes et la protection des installations contre les défauts d’isolement.

Description produit complète
• Caractéristiques

  - Pouvoir de coupure : 4500A pour applications domestiques 230V, 50Hz, 6kA, 230V
  - Protection des départs avec arrivée par le haut et sortie par les bas avec bornes à vis.
  - Type AC qui permet de détecter les défauts à composante alternative.
  - Intensité nominale : 16A
  - Sensibilité différentielle : 30mA
  - 2 modules
  - Compatible avec peigne HX3 unipolaire ou tétrapolaire.
  - Courbe C, déclenchement magnétique entre 80A et 160A.
  - Prévu pour recevoir les auxiliaires et accessoires DX3.
  - Bornes IP20, protégé contre le touché une fois cablé.
  - Équipé de deux griffes d'accrochage, il peut être remplacé au milieu d'une rangée de peignée sans avoir à déconnecter les autres appareils.
  - Doté d'un porte étiquette, facilitant le repérage visuel.
  - La manette affiche l'état de l'appareil avec Vert pour ON et Rouge pour OFF.
  - Un voyant jaune en façade signale immédiatement un déclenchement dû à un défaut différentiel.

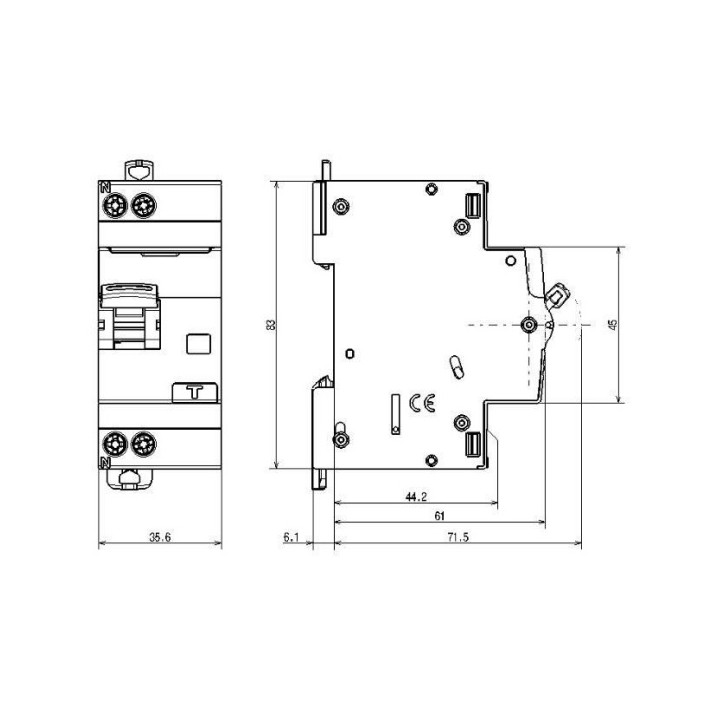

  Dimensions

  - Largeur : 35.6 mm
  - Hauteur : 83 mm
  - Profondeur : 77.6 mm
Nombre de pôles (total)	2
Nombre de pôles protégés	1
Tension assignée (Ue)	230V
Calibre/courant nominal assigné (In)	16A
Sensibilité / courant de défaut nominal (IΔn)	0.03A
Type de courant différentiel	AC
Classe de limitation d'énergie (I²t)	3
Pouvoir de coupure assigné selon EN 61009	4.5kA
Pouvoir de coupure nominal selon IEC 60947-2 (Icu)	6kA
Pouvoir de coupure nominal selon EN 61009-1 (Icn)	4.5kA
Tenue au courant de choc	0.25kA
Type de tension	AC
Fréquence	50 Hz
Caractéristique de déclenchement (type/courbe)	C
Pôle neutre sectionné simultanément	Oui
Avec dispositif de verrouillage	Oui
Degré de pollution	2
Largeur en nombre de modules	2
Profondeur d'encastrement	44mm
Montage encastré	Oui
Immunisé contre déclenchements intempestifs	Non
Classe de protection (IP)	IP20
Section de raccordement câble rigide	0.75-16mm²
Section de raccordement câble souple	0.75-10mm²
Largeur	35.6mm
Hauteur	83mm
Profondeur	77.6mm
Product Details
• Brand

• Reference
  LEG410705
• In stock
  87 Items
• isbn
  3245064107051
• ean13
  3245064107051
Data sheet
• Type Disjoncteur
  Différentiel
• Type Bloc Differentiel
  30 mA
• Nombre de pôles
  Bi
• Intensité
  16A
• Type interrupteur différentiel
  Type AC - 1779712235
• Référence fabricant
  410705
Documents
410705 fiche technique
 Télécharger (1.42MB)
410705 certificat
 Télécharger (667.73KB)
