Description courte

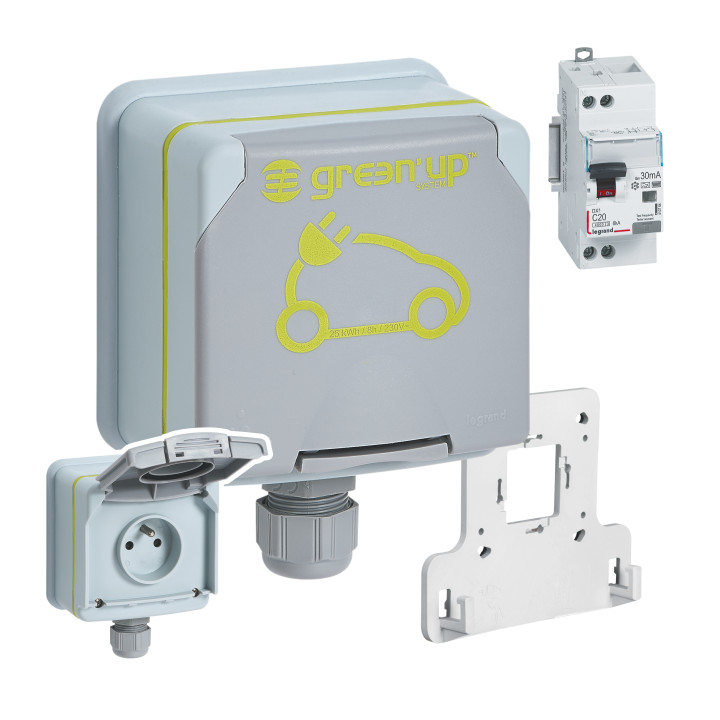

Ce kit prise saillie étanche Green'up Access + Disjoncteur Legrand 20A type HPI (30mA) vous permettra de recharger en toute sécurité les véhicules électriques et hybrides rechargeables mode 1 ou mode 2.

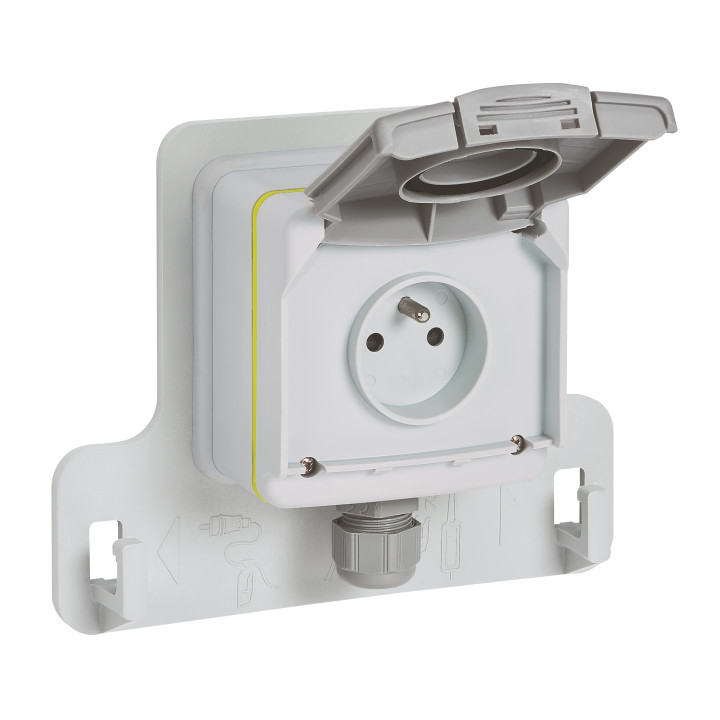

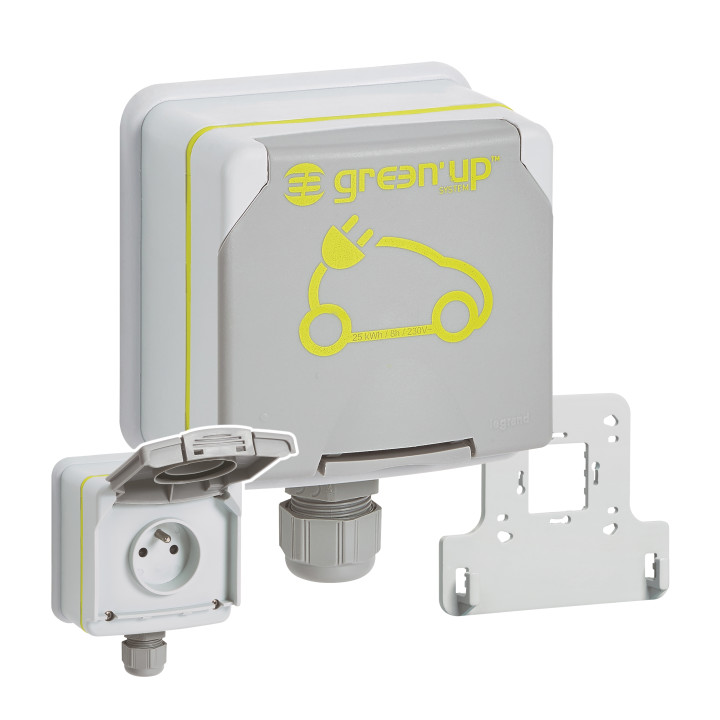

La prise Green'up Access avec volet monophasée 230V IP66 - IK08 - 16A - 230V - 16A VE est livrée avec cadre saillie équipé d'un presse-étoupe ISO20.
Il faudra raccorder cette prise sur une ligne dédiée 3 x 2,5mm² à partir de votre tableau électrique, afin de protéger votre circuit à l'aide du disjoncteur différentiel 2P - 20A - 30mA - Type HPI livré avec ce kit.

Description produit complète
Caractéristiques du produit

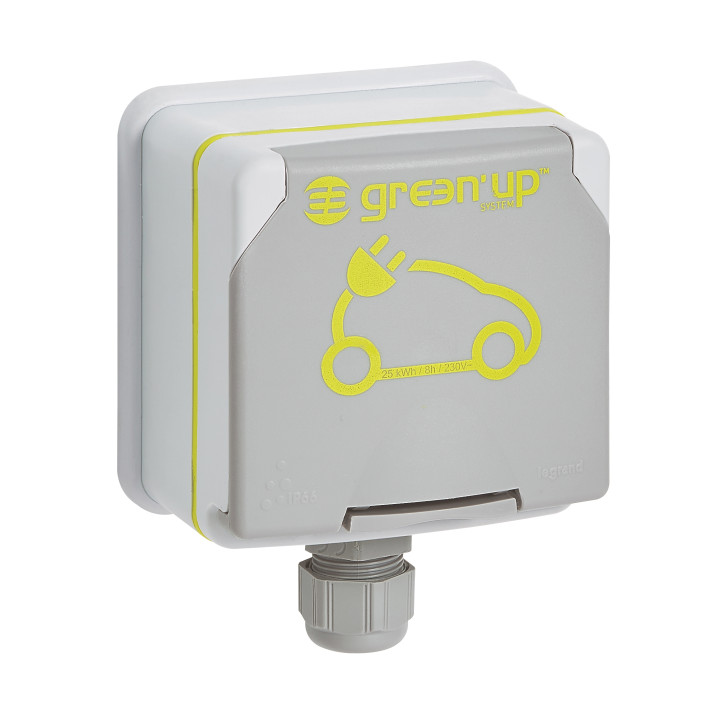

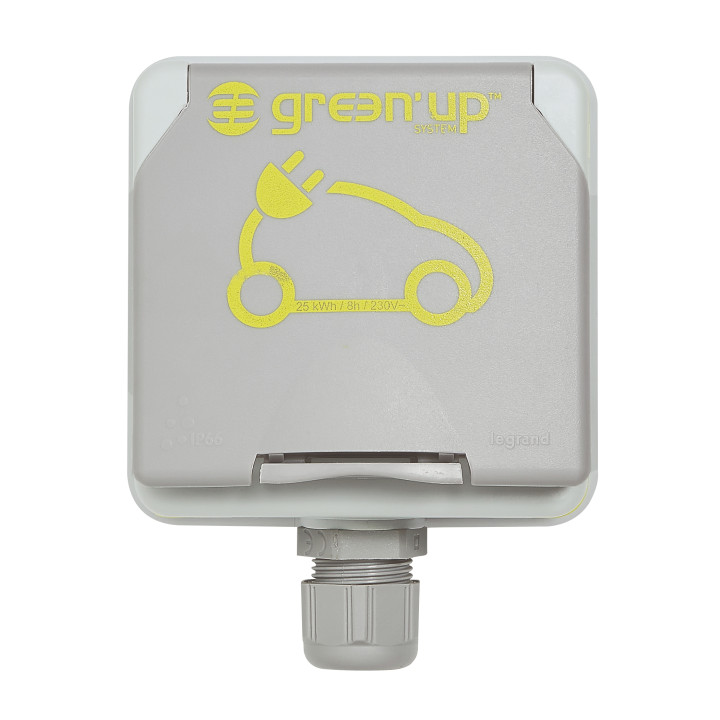

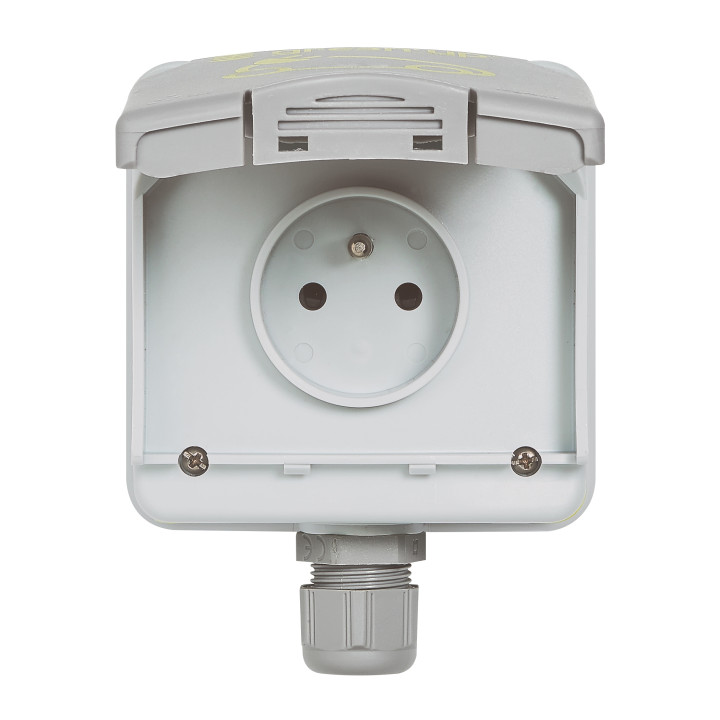

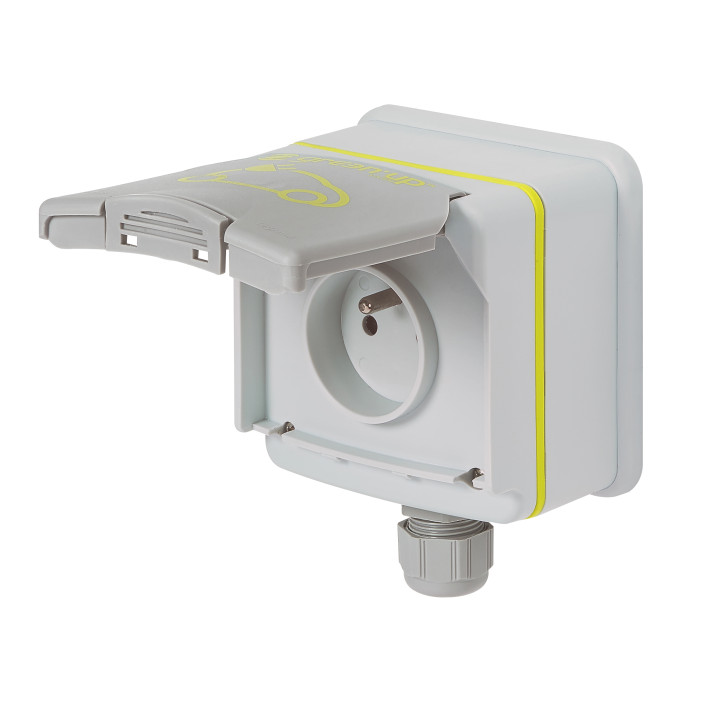

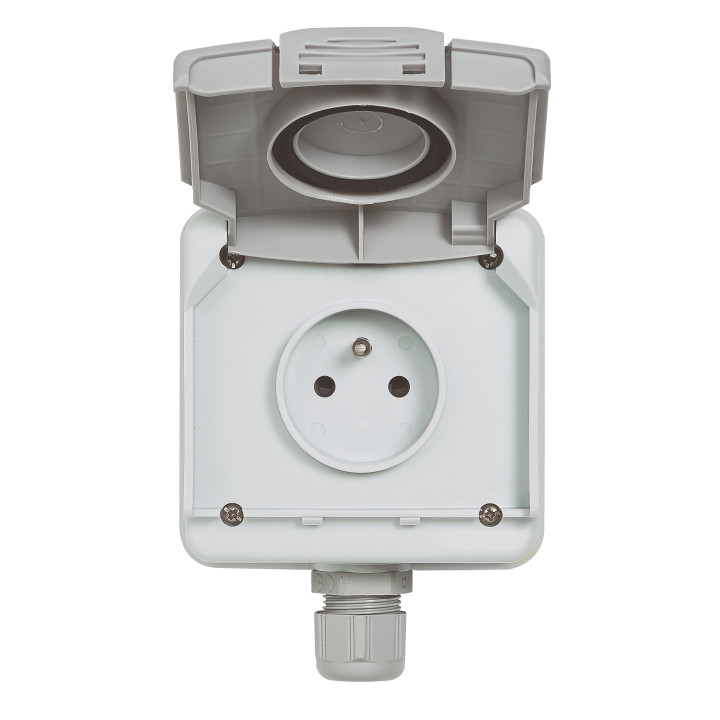

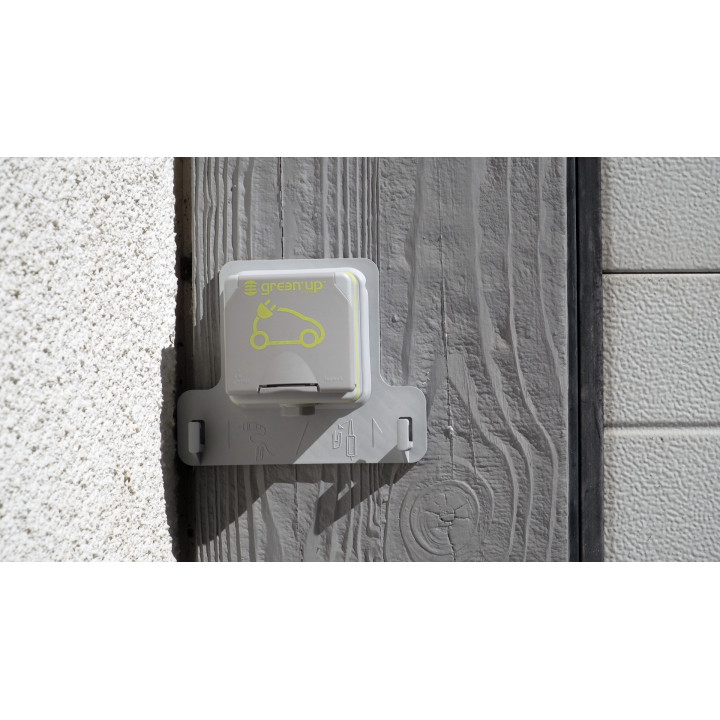

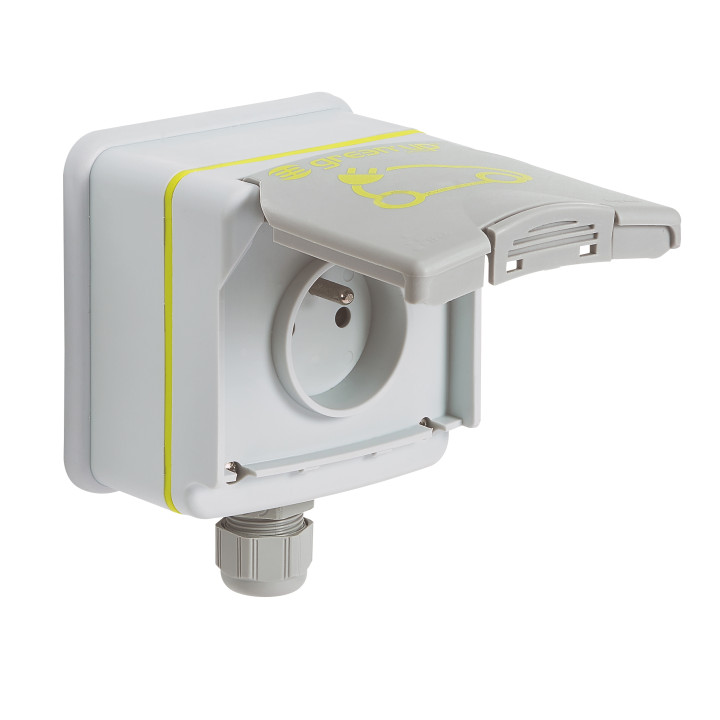

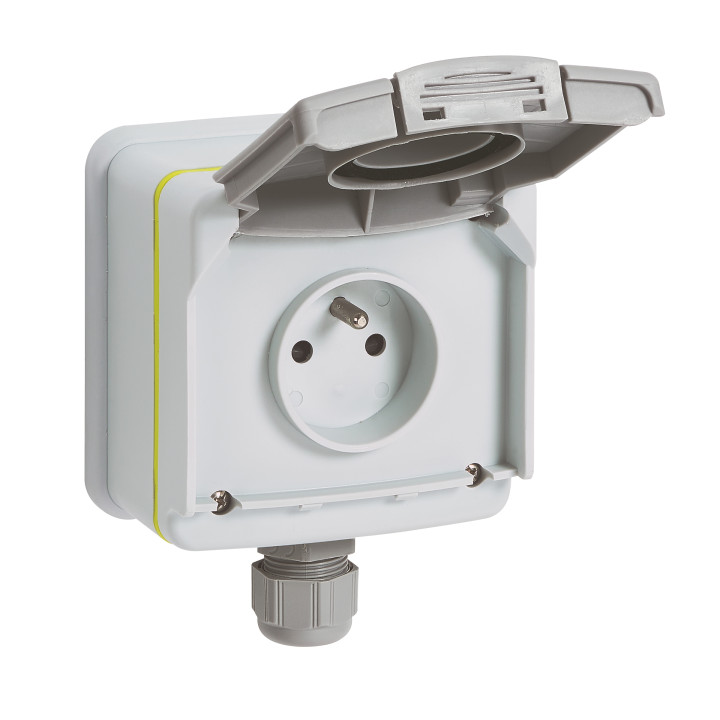

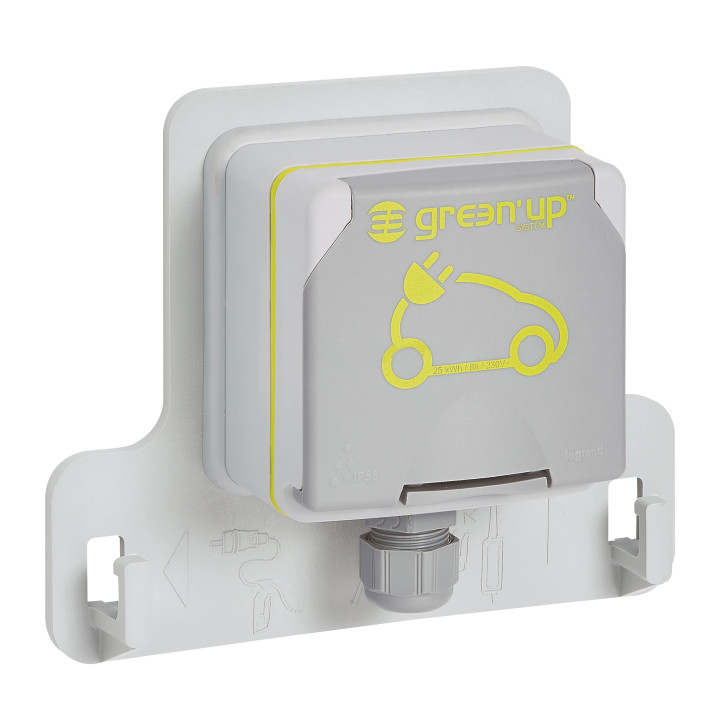

Prise saillie étanche Green'up Access pour véhicule électrique - Modes 1 ou 2 - IP66 IK08 - 16A 230V

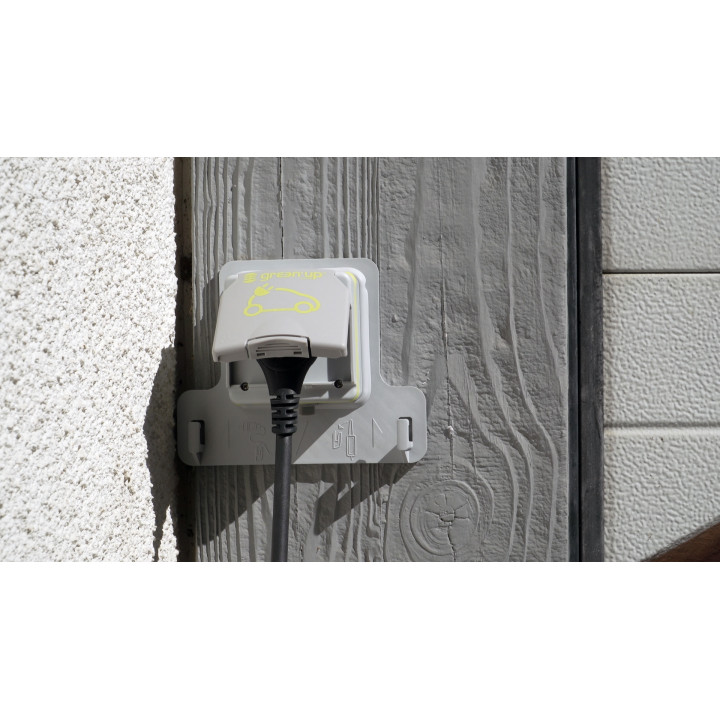

Convient parfaitement pour une installation dans votre résidence privée, certifiée NF conforme aux normes :NF C 61-314 et IEC 60-884-1.
Green'up Access, prise brevetée Legrand : le véhicule reconnaît l’infrastructure sécurisée Green’up et sélectionne la puissance maximale délivrable par la prise, permettant ainsi de réduire le temps de charge.
Produit composé équivalent au kit 090476.
Dimensions (hors PE)
• Hauteur : 98 mm
• Largeur : 98 mm
• Profondeur : 70 mm
Modèle
Prise de charge
Caractéristiques techniques
• Technique de raccordement : Raccordement à vis
• Avec actionneur de verrouillage : Non
• Avec verrouillage d'accès : Non
• Classe de protection (IP) : IP66
• Largeur : 180 mm
• Hauteur : 147,5 mm
• Profondeur : 76 mm
• Tension nominale : 250 V
• Courant nominal max. : 16 A
• Type de courant : CA monophasé
• Nombre de contacts de communication : 3
• Longueur du conduit fixe : 50 m
• LED intégrée : Non
• Section transversale des contacts de puissance : 6 - 6 mm²

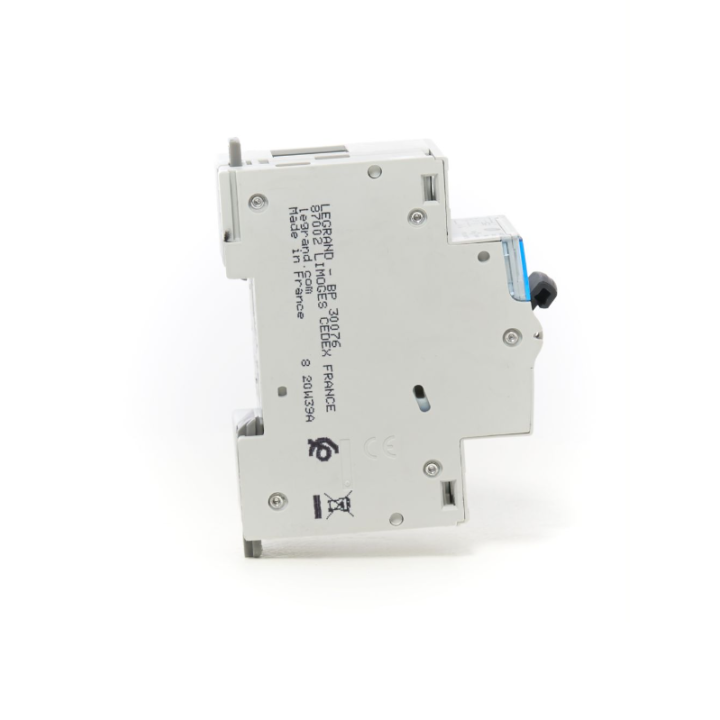

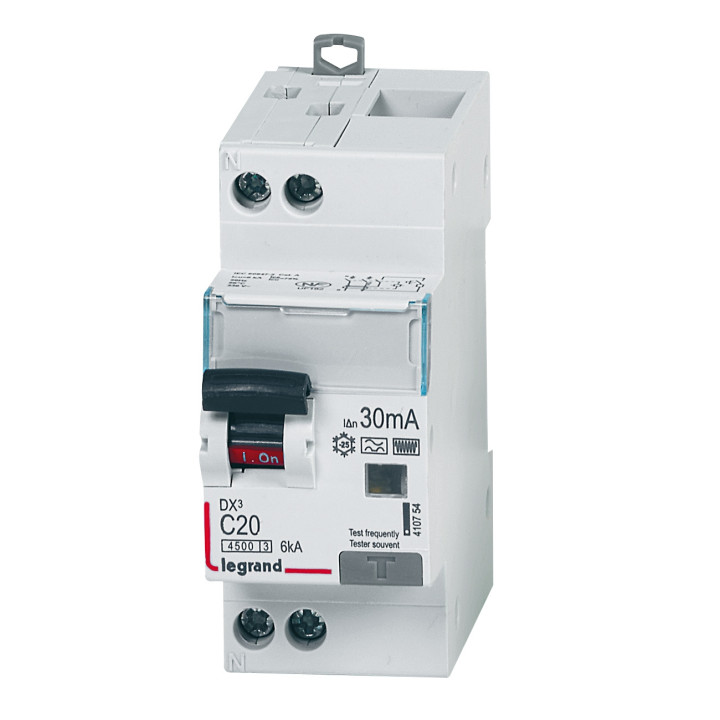

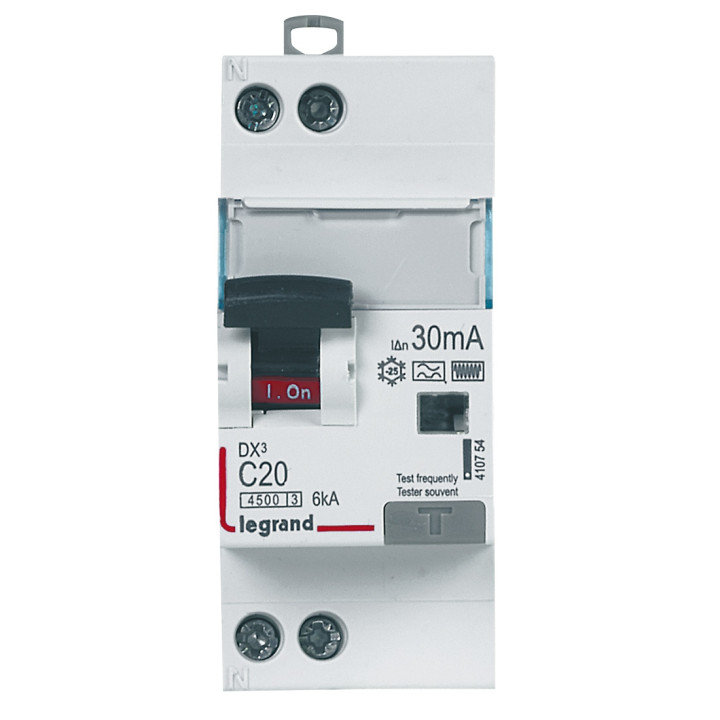

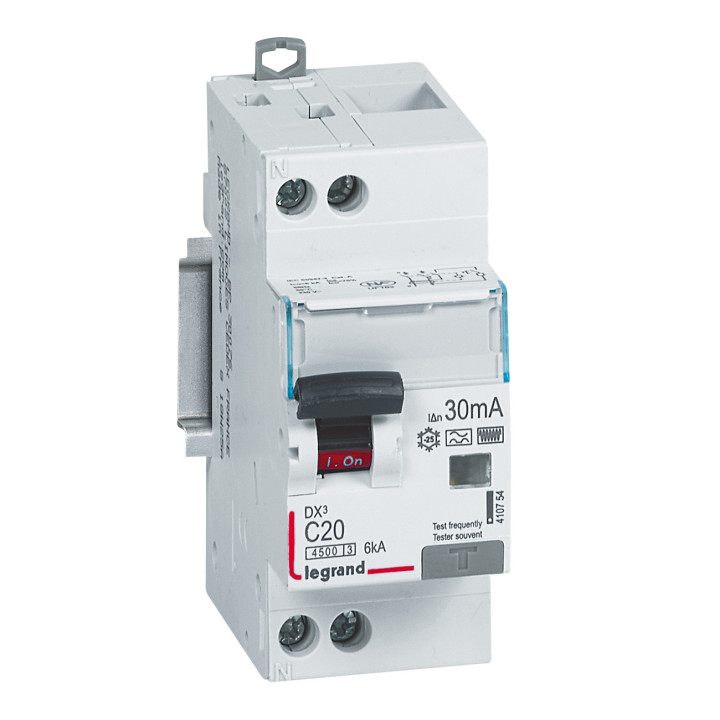

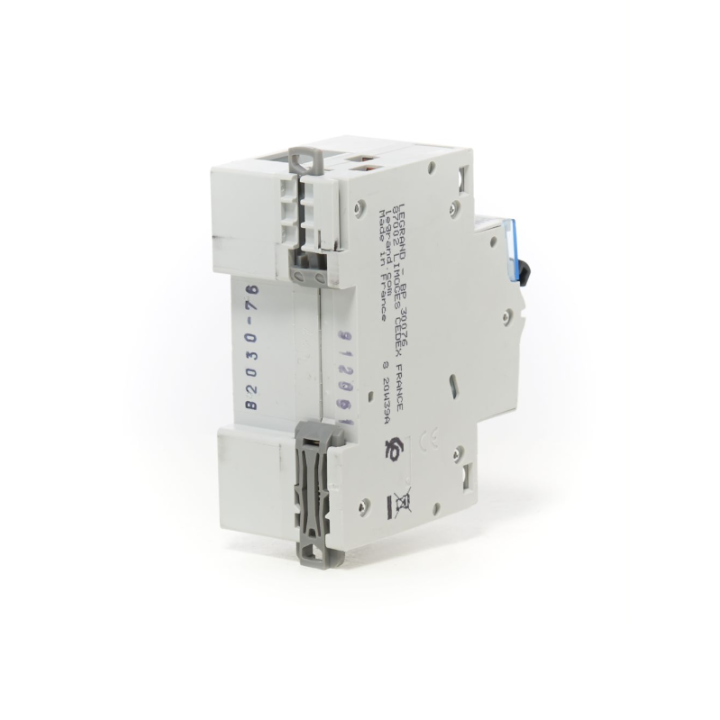

Disjoncteur différentiel DX³4500
Arrivée haute et départ bas à vis U+N 230V~ - 20A type F 30mA - courbe C - 2 modules. DX³, disjoncteur différentiel modulaire Phase + Neutre, pour la commande, la protection, le sectionnement des circuits électriques, la protection des personnes et la protection des installations contre les défauts d’isolement.
Protection des départs : arrivée haute et sortie basse par bornes à vis - Type F : les défauts à composantes alternative et continue, immunité renforcée aux déclenchements intempestifs et détection des courants de défauts hautes fréquences.
Pour peigne HX³ optimisé universel unipolaire (phase ou neutre) ou tétrapolaire - Courbe de déclenchement magnétique entre 5In et 10In (courbe C).
Caractéristiques du disjoncteur
• Équipé de 2 griffes d’accrochage, permettant de remplacer le disjoncteur au milieu d’une rangée peignée sans déconnecter les autres produits.
• Nombre de pôles (total) : 2
• Nombre de pôles protégés : 1
• Tension assignée : 230 V
• Courant nominal assigné : 20 A
• Courant de défaut nominal : 0.03 A
• Type de courant différentiel : F
• Classe de limitation d'énergie : 3
• Pouvoir de coupure assigné selon EN 61009 : 4.5 kA
• Capacité de coupure nominale selon IEC 60947-2 : 6 kA
• Pouvoir de coupure nominal selon EN 61009-1 (Icn) : 4.5 kA
• Capacité de courant de choc : 3 kA
• Type de tension : AC
• Fréquence : 50 Hz
• Caractéristique de déclenchement : C
• Conducteur neutre branché simultanément : Oui
• Avec dispositif de verrouillage : Oui
• Degré de pollution : 2
• Largeur dans les unités de partition : 2
• Profondeur d'encastrement : 44 mm
• Montage encastré : Oui
• Protection contre les déclenchements intempestifs : Oui
• Classe de protection (IP) : IP20
• Section de conducteur connectable monofilaire : 0.75 - 16 mm²
• Section de conducteur connectable multifilaire : 0.75 - 10 mm²
• Largeur hors tout : 35.6 mm
• Hauteur hors tout : 83 mm
• Profondeur/longueur hors tout : 77.6 mm
Tableau récapitulatif des caractéristiques
Caractéristiques de la Prise Green'up Access
Hauteur	98 mm
Largeur	98 mm
Profondeur	70 mm
Tension nominale	250 V
Courant nominal max.	16 A
Classe de protection (IP)	IP66
Type de courant	CA monophasé
Disjoncteur différentiel	DX³4500, 20A, Type F, 30mA, courbe C
Pouvoir de coupure	4.5 kA
Fréquence	50 Hz
Nombre de pôles protégés	1
Product Details
• Brand

• Reference
  LOT2824
• In stock
  17 Items
• ean13
  3245060904760
Data sheet
• Type Mécanisme
  Prise 2P+T
  Véhicule
• Nombre de pôles
  Bi - 1779712235
• Intensité
  20A - 1779712235
• Type Interrupteurs différentiels
  30 mA
  HPI
• Type Disjoncteurs
  Différentiel - 1779712235
• Connexion
  À vis
• Référence fabricant
  2824
• Type de produit
  Prise de recharge
