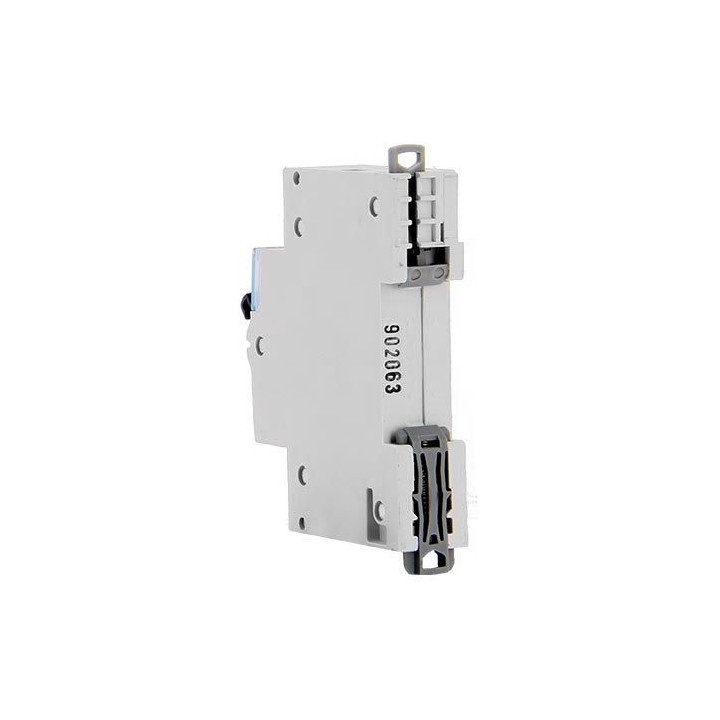

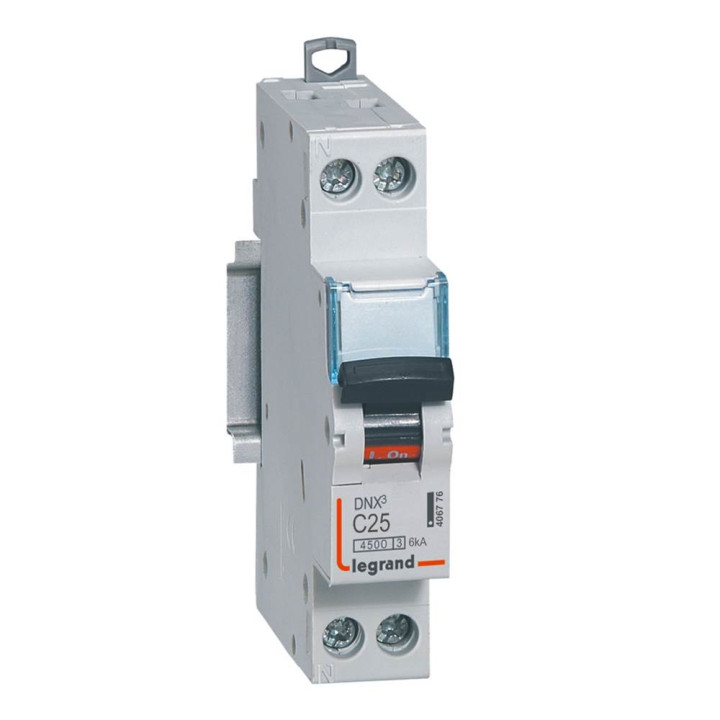

LEGRAND - DISJONCTEUR DNX3 PH/N - 25A - 1P+N - 4500 / 6kA - VIS/VIS - Réf : 406776

Description courte
Ce disjoncteur Legrand DNX3 25A Courbe C est un disjoncteur modulaire Phase+Neutre magnétothermique à coupure pleinement apparente pour la commande, la protection et le sectionnement des circuits électriques tel que départ de climatisation gainable.
Estampillé NF sur le haut du porte-étiquette.

Description produit complète
•

  Données techniques

   - Disjoncteur DNX³ uni + neutre 230V~ pouvoir de coupure :

  • - 4500A conforme à la norme NF EN 60891-1 - 230V~ - 50Hz pour les installations résidentielles
  • - 6kA conforme à la norme EN 60947-2 - 230V~

   - Protection des départs : arrivée haute et sortie basse par bornes à vis
   - Intensité nominale 25A - Courbe C (déclenchement magnétique entre 5In et 10In) - 1 module
   - Pour peigne HX³ optimisé universel unipolaire (phase ou neutre) ou tétrapolaire - Permet la réalisation de tests volants (présence tension)
   - Reçoit les auxiliaires et accessoires DX³ - Bornes protégées contre le toucher IP20, appareil câblé

  Dimensions et poids

   - Hauteur : 94,8 mm
   - Largeur : 17,8 mm
   - Profondeur : 77,7 mm
   - Poids : 0.108kg

  Réf GSB : 092827


Profondeur d'encastrement	44 mm
Caractéristique de déclenchement	C
Nombre de pôles (total)	2
Nombre de pôles protégés	1
Courant nominal assigné	25 A
Tension assignée	230 V
Tension d'isolation assignée Ui	250 V
Tension assignée de tenue aux chocs (Uimp)	4 kV
Pouvoir de coupure assigné Icn selon EN 60898 à 230 V	4.5 kA
Type de tension	AC
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V	6 kA
Fréquence	50 - 60 Hz
Classe de limitation d'énergie	3
Montage encastré	Oui
Conducteur neutre branché simultanément	Oui
Degré de pollution	2
Dispositifs auxiliaires possibles	Oui
Largeur dans les unités de partition	1
Classe de protection (IP)	IP20
Température ambiante en fonctionnement	-25 - 70 °C
Section de conducteur connectable multifilaire	0.75 - 10 mm²
Section de conducteur connectable monofilaire	0.75 - 16 mm²
Antidéflagration	Non
Largeur hors tout	17.8 mm
Hauteur hors tout	94.8 mm
Profondeur/longueur hors tout	77.7 mm
Résistance aux chocs (IK)	IK02
Temperature de stockage	-40 - 70 °C
Tension d'alimentation	180 - 250 V
Sens de l'alimentation électrique	Par le haut ou le bas
Indication de repérage des bornes de raccordement	Oui
Couleur	gris
Numéro RAL	7035
Sans halogène	Oui
Type de borne	borne à vis
Type de connexion	Peigne et câble
Equipé d'un porte étiquette	Oui
Mode de pose	rail DIN
Product Details
• Brand

• Reference
  LEG406776
• In stock
  78 Items
• isbn
  3245064067737
• ean13
  3245064067768
Data sheet
• Gamme
  DNX
• Nombre de modules
  1 - 1779712235
• Nombre de pôles
  Bi - 1779712235
• Intensité
  25A - 1779712235
• Type Disjoncteurs
  Courbe C - 1779712235
• Connexion
  À vis
• Référence fabricant
  406776
