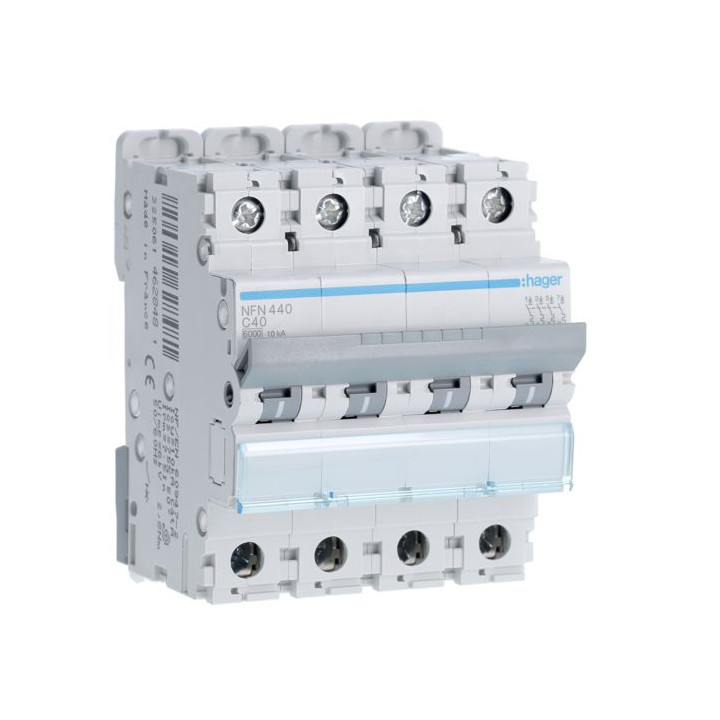

Hager - Disjoncteur 4P - 400V - 6-10kA - Courbe C - 40A 4m - Réf : NFN440

Description courte
Ce disjoncteur NFN440 tétrapolaire 4P courbe C de marque Hager protègera votre installation et vous garantira une sécurité en cas de surcharge électrique.
Il dispose d'un raccordement par borne à vis. Son pouvoir de coupure est de 6 kA /10 kA pour un courant assigné 40A.

Description produit complète
•

  Données techniques

   - Nombre de pôles : 4 pôles
   - Position du neutre : Sans neutre
   - Tension assignée d'emploi Ue : 400 V
   - Courant assigné nominal : 40 A
   - Courbe : C
   - Pouvoir de coupure : 6 kA /10 kA
   - Fréquence assignée : 50/60 Hz
   - Tension assignée d'isolement : 500 V
   - Tension assignée de tenue aux chocs : 4000 V



  Dimensions et poids

   - Profondeur produit installé : 70 mm
   - Hauteur produit installé : 83 mm
   - Largeur produit installé : 70 mm
   - Poids : 0.454kg
Architecture
Position du neutre	sans neutre
Nombre de pole protégé	4
Nombre de pôles	4:00 PM
Type de pôles	4:00 PM
Courbe	C
Fonctions
Avec pole de Neutre coupé	Non
Modèle
Nombre de modules	4
Compatibilité
Compatible avec montage Rail DIN	Non
Connectivité
Alignement des bornes hautes pour produits modulaires	Bornes alignées
Alignement des bornes basses pour produits modulaires	Bornes alignées
Principales caractéristiques électriques
Pouvoir de coupure assigné Icn sous AC selon IEC 60898-1	6 kA
Tension assignée d'emploi Ue	400 V
Type de tension d'alimentation	AC
Tension
Tension assignée d'isolement	500 V
Tension assignée de tenue aux chocs	6000 V
Seuil minimal de tension d'emploi (Ue min)	12 V
Intensité du courant
Courant assigné nominal	40 A
Pouvoir de coupure de service Ics AC selon IEC 60898-1	6 kA
Valeur du seuil mini/max de fonctionnement thermique en alternatif	1.13 / 1.45 In
Valeur du seuil mini/max de fonctionnement magnétique en alternatif	5 / 10 In
Valeur du seuil min/maxi du fonctionnement magnétique DC	7 / 15 In
Valeur du seuil min/maxi du fonctionnement thermique DC	1.13 / 1.45 In
Courant assigné à -10°C selon IEC 60947	58.11 A
Courant assigné à -15°C selon IEC 60947	59.97 A
Courant assigné à -20°C selon IEC 60947	61.45 A
Courant assigné à -25°C selon IEC 60947	62.93 A
Courant assigné à -5°C selon IEC 60947	57.02 A
Courant assigné à 0°C selon IEC 60947	55.54 A
Courant assigné à 30°C selon IEC 60947	47.82 A
Courant assigné à 35°C selon IEC 60947	45.2 A
Courant assigné à 40°C selon IEC 60947	43.72 A
Courant assigné à 45°C selon IEC 60947	42.24 A
Courant assigné à 50°C selon IEC 60947	40 A
Courant assigné à 55°C selon IEC 60947	39.29 A
Courant assigné à 60°C selon IEC 60947	37.81 A
Courant assigné à 65°C selon IEC 60947	36.33 A
Courant assigné à 70°C selon IEC 60947	34.85 A
Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1	10 kA
Pouvoir de coupure assigné Icn sous 400V AC selon IEC 60898-1	6 kA
Pouvoir de coupure ultime Icu AC selon IEC 60947-2	20 kA
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2	20 kA
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2	10 kA
Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-2	10 kA
Pouvoir de coupure assigné Icn sous 240V AC selon IEC 60898-1	10 kA
Pouvoir de coupure assigné Icn sous 415V AC selon IEC 60898-1	6 kA
Pouvoir de coupure ultime Icu sous 220V AC selon IEC 60947-2	20 kA
Pouvoir de coupure ultime Icu sous 380V AC selon IEC 60947-2	10 kA
Courant / température
Courant assigné à -25°C	59.75 A
Courant assigné à -20°C	57.95 A
Courant assigné à -15°C	56.16 A
Courant assigné à -10°C	54.36 A
Courant assigné à -5°C	52.57 A
Courant assigné à 0°C	50.77 A
Courant assigné à 30°C	40 A
Courant assigné à 35°C	39.89 A
Courant assigné à 40°C	39.79 A
Courant assigné à 45°C	39.68 A
Courant assigné à 50°C	39.57 A
Courant assigné à 55°C	39.46 A
Courant assigné à 60°C	39.36 A
Courant assigné à 65°C	39.25 A
Courant assigné à 70°C	39.14 A
Coefficient de correction du courant
Coefficient de correction du courant nominal pour 2 appareils juxtaposés	1
Coefficient de correction du courant nominal pour 3 appareils juxtaposés	0.95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés	0.9
Coefficient de correction du courant nominal pour 6 appareils juxtaposés	0.85
Coefficient de correction du déclenchement magnétique à 100Hz	1.1
Coefficient de correction du déclenchement magnétique à 200Hz	1.2
Coefficient de correction du déclenchement magnétique à 400Hz	1.5
Coefficient de correction du déclenchement magnétique à 60Hz	1
Dimensions
Profondeur produit installé	70 mm
Hauteur produit installé	83 mm
Largeur produit installé	70 mm
Fréquence
Fréquence	50 à 60 Hz
Puissance
Puissance active maximale dissipée par pôle selon la norme produit	7.5 W
Puissance dissipée totale sous IN	15 W
Puissance dissipée par pôle à In	4.28 W
Endurance
Endurance électrique en nombre de cycles	4000
Endurance mécanique nombre de manoeuvres	20000
Installation, montage
Type de raccordement haut pour produits modulaires	Borne à vis
Couple de serrage	2,8Nm
Type de loquet haut pour produits modulaires	Non applicable
Type de loquet bas pour produits modulaires	Plastique
Type de raccordement bas pour produits modulaires	Borne biconnect
Démontabilité haute pour produits modulaires	Oui
Démontabilité basse pour produits modulaires	Oui
Approprié pour montage encastré	Oui
Connexion
Section de raccordement des bornes aval à vis, en câble souple	1 / 25 mm²
Section de raccord bornes aval en câble rigide	1 / 35 mm²
Section de raccordement des bornes amont à vis, en câble rigide	1 / 35 mm²
Section de raccordement des bornes amont à vis, en câble souple	1 / 25 mm²
Position des cages aval à la livraison	ouvertes
Position des cages amont à la livraison	ouvertes
Equipement
Accessoriable	Oui
Intègere porte étiquette transparent	Non
Standards
Texte norme	EN 60898-1 IEC 60947-2
Directive européenne WEEE	concerné
Sécurité
Indice de protection IP	IP20
Conditions d'utilisation
Température de service	-25…70 °C
Degré de pollution suivant IEC 60664 / IEC 60947-2	2
Classe de limitation d'énergie I²t	3
Altitude	2000 m
Température de stockage/transport	-25…80 °C
Température
Température de calibration	50 °C
Product Details
• Brand

• Reference
  HAGNFN440
• In stock
  10 Items
• isbn
  3250613831127
• ean13
  3250614628481
Data sheet
• Type Disjoncteur
  Courbe C
• Nombre de pôles
  Tetra
• Pouvoir de coupure
  6-10kA
• Intensité
  40A
• Référence fabricant
  NFN440
