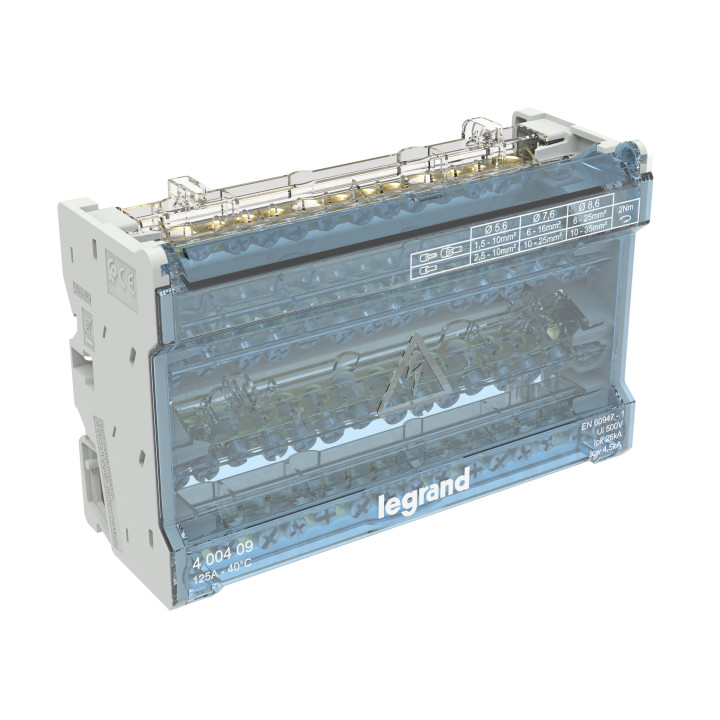

Legrand - Répartiteur modulaire à barreaux étagés tétrapolaire - 125A - 4P - 14 départs - 8 modules - Réf : 400409

Description courte
Répartiteur modulaire à barreaux étagés tétrapolaire 125A 14 départs - 8 modules
Ce répartiteur modulaire, de la marque Legrand, permet de rassembler en un seul endroit les arrivées et les départs des circuits électriques avec une facilité de câblage.
Il permet de distribuer le courant dans le tableau et de raccorder la tête du tableau à la tête de rangée.

Description produit complète
•

  Données techniques

  - Arrivée 10-35 mm² en conducteur rigide ou 6-16 mm² en conducteur souple avec ou sans embout
  - 14 départs : 3 x 10-25 + 7 x 2,5-10 mm² en conducteur rigide
  - 14 départs : 3 x 6-16 + 7 x 1,5-10 mm² en conducteur souple avec ou sans embout
  - Intensité = 125A
  - Tension alimentation = 500 V
  - Nombre de pôles : 4
  - Classe de protection (IP) : IP2X
  - Température d'utilisation /d'installation : -25 - 70 °C
  - Température de stockage : -40 - 70 °C

•

  Dimensions et poids

  - Largeur : 93 mm
  - Hauteur : 106 mm
  - Profondeur : 51.5 mm
  - Poids : 342 g

  Normes

  - Conforme à la norme EN 60947-1
  - Degré de pollution 3 - Catégorie de surtension III
Ce répartiteur tétrapolaire 100A dispose d'un espace interne maximisé et d'une orientation des barreaux optimisée afin de mettre en place facilement les câbles.
Les connexions de ce répartiteur Legrand sont dimensionnées et positionnées de façon à faciliter les raccordements et améliorer l'ergonomie d'utilisation.
Le système "anti-perte de vis" conçu pour ce répartiteur modulaire Legrand permet de freiner le dévissage accidentel des vis sur les connexions non raccordées.
Le répartiteur dispose d'un capot transparent pivotant et amovible pour répondre à toutes les situations de câblage.
Le répartiteur modulaire est livré avec :
• 1 plaque arrière isolante
• 1 capot de protection face avant transparent, pivotant et amovible
Nombre de pôles	2
Courant nominal	100A
Type de raccordement	A Visser
Type de montage	Rail DIN
Hauteur	52 mm
Largeur	71 mm
Profondeur	51 mm
1 Arrivée	pour conducteur rigide 10-35 mm² pour conducteur souple 6-16 mm²
10 Départs	pour conducteur rigide 3 x 10-25 + 7 x 2,5-10 mm² pour conducteur souple 3 x 6-16 + 7 x 1,5-10 mm²
Résistance aux chocs (IK)	IK05
Classe de protection (IP)	IP00
Température d'utilisation/d'installation	de -25 à +70°C
Température de stockage	de -40 à +70°C
Tension d'alimentation	0-500V
Sans halogène	Non
Type de borniers	Phase/Neutre
Capacité des bornes	1,5-16 mm²
Équipé d'un porte étiquette	Non
