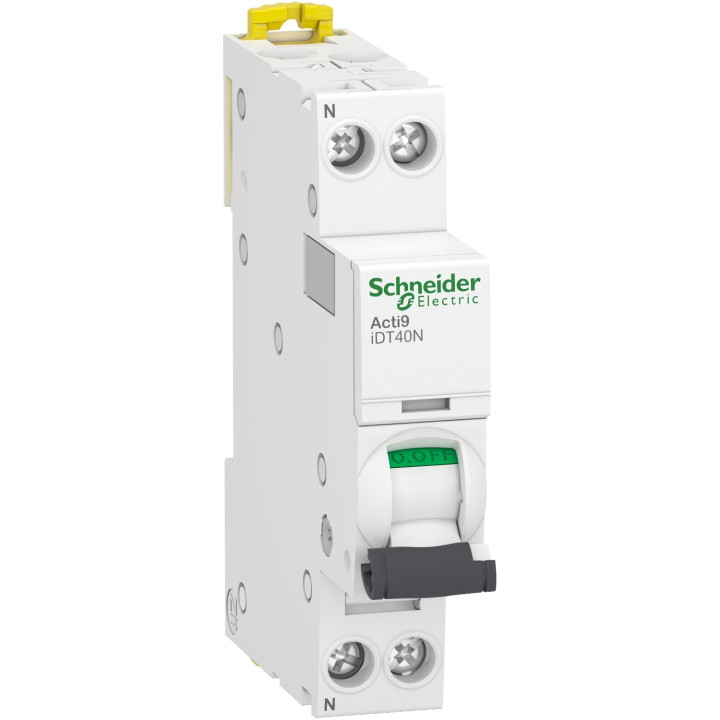

Schneider - Acti9 iDT40N - Disj - 1P+N - 40A - Courbe C - 6000A/10kA - Réf : A9P24640

Description courte
Acti9 iDT40N - Disjoncteur modulaire - 1P+N - 40A - Courbe C - 6000A/10kA - Réf : A9P24640
Ce disjoncteur modulaire, de la marque Schneider, vous permettra de protéger vos câbles électriques jusqu'à 10mm² contre les courants de surcharges et les courts circuits.

Description produit complète
•

  Caractéristiques Techniques

  - Nombre de module : 1
  - Nombre de pôles : 2
  - Description des pôles : 1P+N
  - Courant assigné : 40A
  - Courbe de déclenchement : C

  Dimensions et poids


  - Hauteur : 85 mm
  - Largeur : 18 mm
  - Profondeur : 74 mm
  - Poids : 120 g
Gamme	Acti9
Nom du produit	Acti9 iDT40
Type de produit ou équipement	Disjoncteur miniature
Nom de l'appareil	IDT40N
Application	Distribution
Description des pôles	1P + N
Nombre de pôles protégés	1
Position du pôle neutre	Gauche
In courant assigné d'emploi	40 A
Type de réseau	CA
Type de déclencheur	Thermique-magnétique
Courbe de déclenchement	C
Pouvoir de coupure	6000 A Icn à 230 V CA 50 Hz se conformer à EN/CEI 60898-1 10 kA Icu à 230 V CA 50 Hz se conformer à EN/CEI 60947-2
Aptitude au sectionnement	Oui se conformer à EN/CEI 60947-2
Labels qualité	NF
Fréquence du réseau	50 Hz
[Ue] tension assignée d'emploi	230 V CA 50 Hz
Limite de déclenchement magnétique	5,,,10 x In se conformer à EN/CEI 60898-1 8 x In +/- 20 % se conformer à EN/CEI 60947-2
[Ics] pouvoir de coupure de service	6000 A 100 % Icn à 230 V CA 50 Hz se conformer à EN/CEI 60898-1 5 kA 50 % Icu à 230 V CA 50 Hz se conformer à EN/CEI 60947-2
Classe de limitation	3 se conformer à EN/CEI 60898-1
[Ui] tension d'isolement	400 V CA 50 Hz se conformer à EN/CEI 60947-2
[Uimp] tension assignée de tenue aux chocs	4 kV se conformer à EN/CEI 60947-2
Coupure pleinement apparente	Oui
Type de commande	Par maneton
Indication de tension	Indication ON/OFF
Mode d'installation	Encliquetable
Support de montage	Rail DIN
Pas de 9 mm	2
Hauteur	85 mm
Largeur	18 mm
Profondeur	74 mm
Poids du produit	120 g
Couleur	Blanc
Endurance mécanique	20000 cycle
Durée de vie électrique	10000 cycle
Verrouillages optionnels	Dispositif de cadenassage
Raccordement amont	À vis
Position de verrouillage	Vis
Mode de raccordement	Borne du type à cage haut ou bas1…10 mm² souple Borne du type à cage haut ou bas1…16 mm² rigide
Longueur de dénudage des fils	14 mm pour haut ou bas connexion
Couple de serrage	2 N.m haut ou bas
Protection différentielle	Bloc séparé
Normes	EN/CEI 60898-1 EN/CEI 60947-2
Certifications du produit	CE BV RINA DNV
Degré de protection IP	IP20 se conformer à CEI 60529 IP40 (boîtier modulaire) se conformer à CEI 60529
Degré de pollution	3 se conformer à EN/CEI 60947-2
Humidité relative	95 % à 55 °C
Altitude de fonctionnement	2000 m
Température de fonctionnement	-25…70 °C
Température ambiante de stockage	-40…85 °C
Product Details
• Brand

• Reference
  SCHA9P24640
• In stock
  1 Item
• ean13
  3606481381477
Data sheet
• Gamme
  ACTI9 IDT40
• Type Disjoncteur
  Courbe C
• Nombre de pôles
  Bi
• Pouvoir de coupure
  10Ka
• Intensité
  40A
• Référence fabricant
  A9P24640
