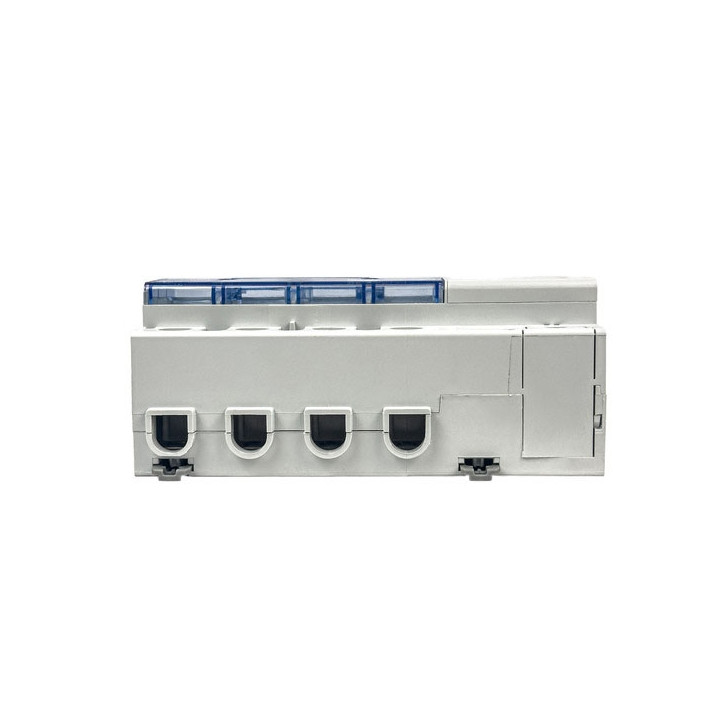

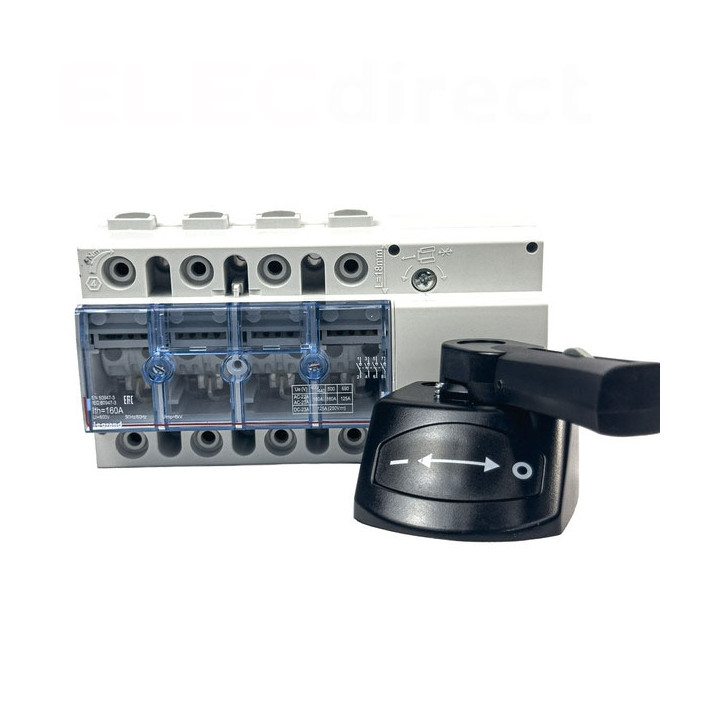

Legrand - Vistop - Interrupteur-Sectionneur - Avec commande latéral et poignée noire - 160A - 4P - Réf : 022556

Description courte
Cet interrupteur-sectionneurs de sécurité, de la marque Legrand, assure la coupure par charge, par sectionnement visible et action positive des contacts.
Double coupure des pôles par contacts autonettoyants à enclenchement et déclenchement brusques.

Description produit complète
•

  Données techniques

  - Interrupteur-sectionneur Vistop 160A 4P à commande latérale droite ou gauche - 9 modules
  - Raccordement par clé 6 pans
  - Poignée noire cadenassable en position ouverte : 1 à 3 cadenas Ø6mm référence 022797
  - Double coupure des pôles par contacts autonettoyants à enclenchement et déclenchement brusques
  - Version plastronnable - Commande latérale droite ou gauche extérieure livrée avec joint assurant le maintien de l'IP55 maximum de l'enveloppe visseries, gabarit de perçage autocollant, axe de prolongement 30mm à 170mm
Caractéristiques
Finition interrupteur général	Oui
Finition interrupteur de maintenance/réparation	Oui
Finition interrupteur de sécurité	Non
Finition interrupteur de dispositif d'arrêt d'urgence	Non
Finition de l'inverseur	Non
Tension de fonctionnement nominale max. Ue en CA	690 V
Tension de fonctionnement normale	690-690 V
Courant permanent nominal Iu	160 A
Courant permanent nominal , CA-21, 400V	160 A
Courant nominal de courte durée admissible Icw	3.5 kA
Puissance de fonctionnement nominale, CA-23, 400 V	88 kW
Puissance de commutation à 400V	88 kW
Intensité de court-circuit nominale conditionnelle Iq	12 kA
Nombre de pôles	4
Commande motorisée en option	Non
Commande motorisée intégrée	Non
Déclencheur voltmétrique en option	Non
Type de construction de l'appareil	Technique d'encastrement fixe pour appareil encastré
Adapté à une fixation sur sol	Non
Adapté à une fixation frontale à 4 trous	Oui
Adapté à une fixation frontale centrale	Oui
Adapté à un montage en distributeur	Oui
Adapté à un montage intermédiaire	Non
Couleur de l'élément d'actionnement	Noir
Finition de l'élément d'actionnement	Manette / levier
Verrouillable	Oui
Type de raccordement du circuit principal	Raccordement à vis
Classe de protection (IP), face avant	IP2X
Product Details
• Brand

• Reference
  LEG022556
• In stock
  1 Item
• ean13
  3245060225568
Data sheet
• Référence fabricant
  022556
