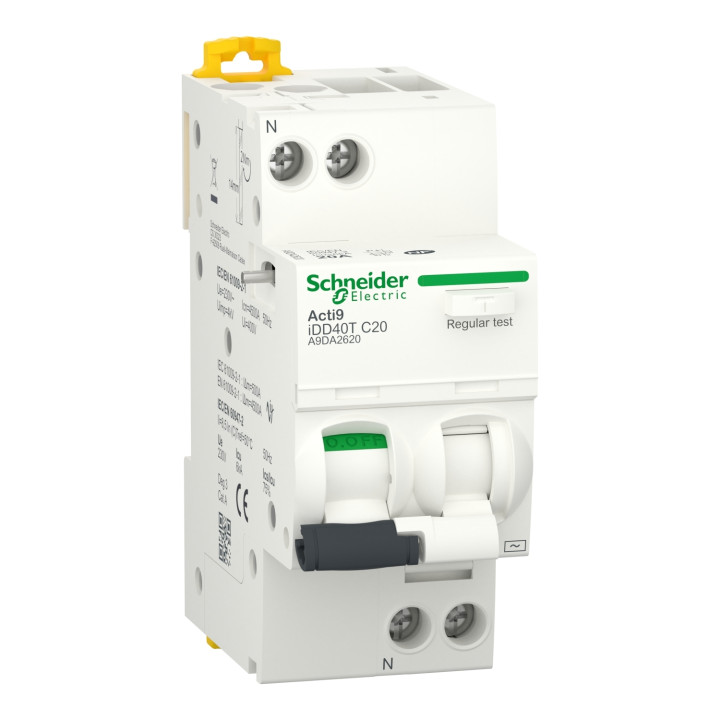

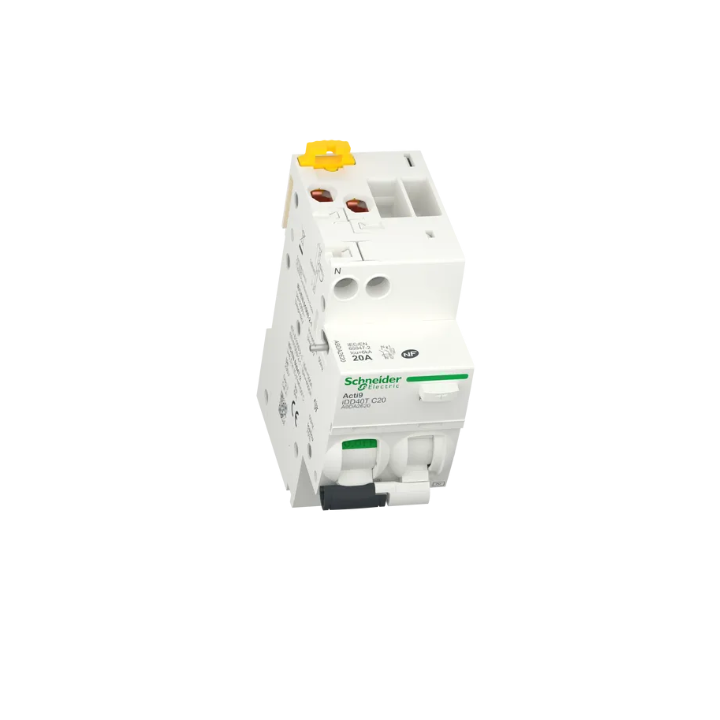

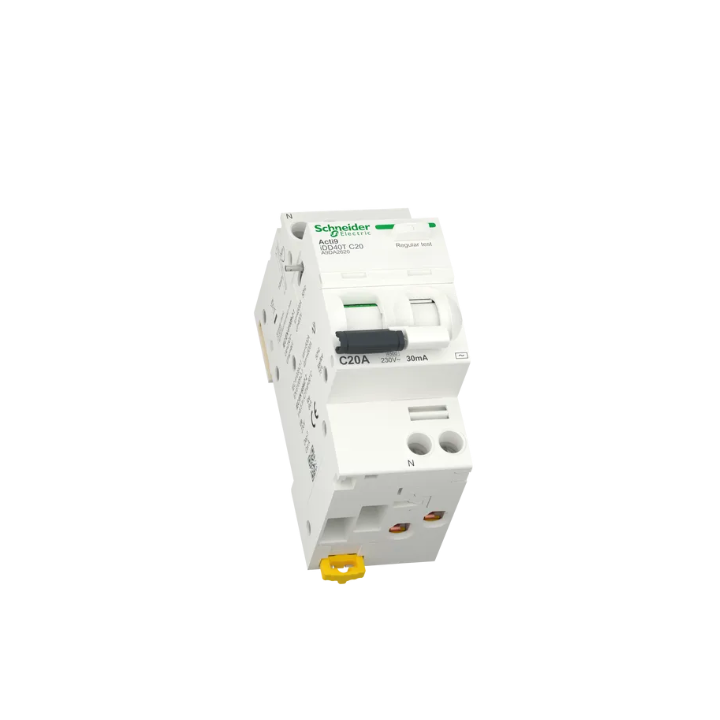

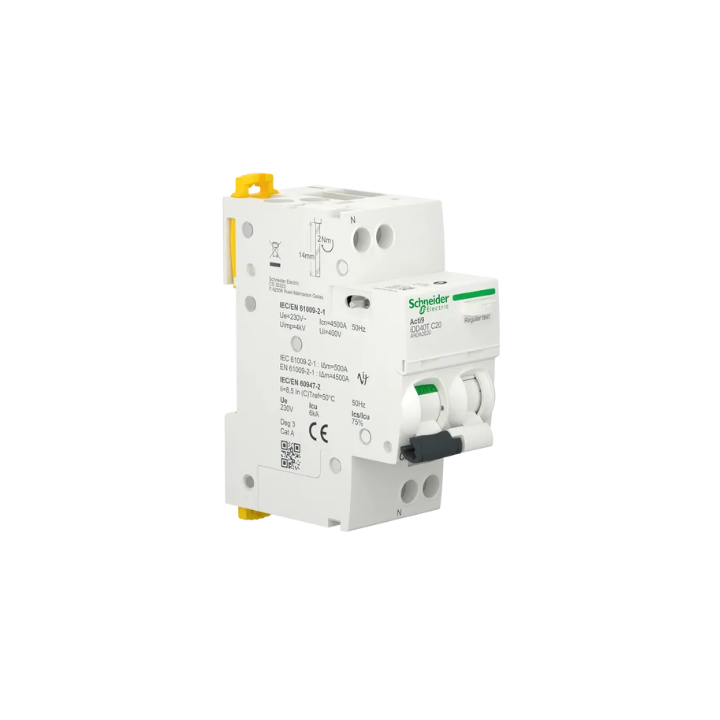

Schneider - Acti9 - iDD40T - Disj diff - 20A - 1P+N - type AC - 6kA - 30mA - Réf : A9DA2620

Description courte
Le disjoncteur différentiel 20A Acti9, de la marque Schneider, vous permettra la protection des personnes et des foyers ainsi que de vos appareils électriques.
Disjoncteur différentiel départ Acti9 iDD40T Type AC - 1P+N - 30mA - 20A - courbe C - 4,5/6KA. Ce Disjoncteur est équipé de bornes à vis, il assurera la protection des personnes de votre foyer et de vos appareils électriques.
Ce disjoncteur répond aux normes en vigueur, (certifié NF et norme CE) . Bobine MX associé : A9A26946
- 20 A
- Courbe C
- 1P+N
- Pouvoir de coupure : 4,5/6 kA
- 4 pas de 9 mm

Description produit complète
•

  Données techniques

  - Calibre : 20A
  - Tension : 230 V
  - Encliquetable
  - Courbe C : applications générales, commande et protection contre les surintensités de circuit, déclencheur magnétique agissant entre 5 et 10 ln.
  - Description des pôles : 1P+N
  - Pouvoir de coupure : - 4500 A - EN 60898-1
                                   - 6 kA - EN 60947-2

  Dimensions et poids

  - Largeur : 36 mm
  - Hauteur : 85 mm
  - Profondeur : 73 mm
  - Poids : 210 g
Gamme	Acti9
Nom du produit	Acti9 iDD40
Type de produit ou équipement	Disjoncteur différentiel
Nom de l'appareil	IDD40T
Application	Distribution
Description des pôles	1P + N
Nombre de pôles protégés	1
Position du pôle neutre	Gauche
In courant assigné d'emploi	20 A
Type de réseau	CA
Type de déclencheur	Thermique-magnétique
Courbe de déclenchement	C
Sensibilité du différentiel	30 mA
Temporisation	Instantané
Type	Type AC
Pouvoir de coupure	4500 A Icn à 230 V CA 50 Hz se conformer à EN/CEI 61009-2-1 6 kA Icu à 230 V CA 50 Hz se conformer à EN/CEI 60947-2
Aptitude au sectionnement	Oui se conformer à EN/CEI 60947-2
Labels qualité	NF
Position de l'appareillage dans l'installation	Départ
Fréquence du réseau	50 Hz
[Ue] tension assignée d'emploi	230 V CA 50 Hz
Limite de déclenchement magnétique	5,,,10 x In
Technologie différentiel	Indépendant de la tension
[Ics] pouvoir de coupure de service	4500 A 100 % Icn à 230 V CA 50 Hz se conformer à EN/CEI 61009-2-1
Pouvoir assigné de coupure et fermeture	Idm 4500 A à 230 V CA 50 Hz se conformer à EN 61009-2-1 Idm 500 A à 230 V CA 50 Hz se conformer à CEI 61009-2-1
Classe de limitation	3 se conformer à EN/CEI 61009-2-1
[Ui] tension d'isolement	400 V CA 50 Hz
[Uimp] tension assignée de tenue aux chocs	4 kV
Coupure pleinement apparente	Oui
Type de commande	Par maneton
Indication de tension	Indication ON/OFF Signalisation de déclenchement
Mode d'installation	Encliquetable
Support de montage	Rail DIN
Compatibilité des répartiteur, peigne, jeu de barres	Haut ou bas: dent
Pas de 9 mm	4
Hauteur	85 mm
Largeur	36 mm
Profondeur	73 mm
Poids du produit	210 g
Couleur	Blanc
Endurance mécanique	20000 cycle
Durée de vie électrique	20000 cycle
Verrouillages optionnels	Dispositif de cadenassage Hermétique
Mode de raccordement	Borne du type à cage haut ou bas1…16 mm² rigide Borne du type à cage haut ou bas1…10 mm² souple
Longueur de dénudage des fils	14 mm pour haut ou bas connexion
Couple de serrage	2 N.m haut ou bas
Protection différentielle	Intégrée
Normes	EN/CEI 60947-2 EN/CEI 61009-2-1
Certifications du produit	CE
Degré de protection IP	IP20 se conformer à CEI 60529 IP40 (boîtier modulaire) se conformer à CEI 60529
Degré de pollution	3
Compatibilité électromagnétique	Tenue aux ondes 8/20 µs, 250 A se conformer à EN/CEI 61009-2-1
Humidité relative	95 % à 55 °C
Altitude de fonctionnement	2000 m
Température de fonctionnement	-5…60 °C
Température ambiante de stockage	-40…85 °C
Product Details
• Brand

• Reference
  SCHA9DA2620
• In stock
  48 Items
• ean13
  3606481382320
Data sheet
• Type Bloc Differentiel
  30 mA
• Nombre de pôles
  Bi
• Pouvoir de coupure
  4,5Ka
  4,5Ka - 1779712235
• Intensité
  20A
  20A - 1779712235
• Nombre de modules
  2
• Type Disjoncteurs
  Courbe C - 1779712235
• Type interrupteur différentiel
  Type AC - 1779712235
• Référence fabricant
  A9DA2620
