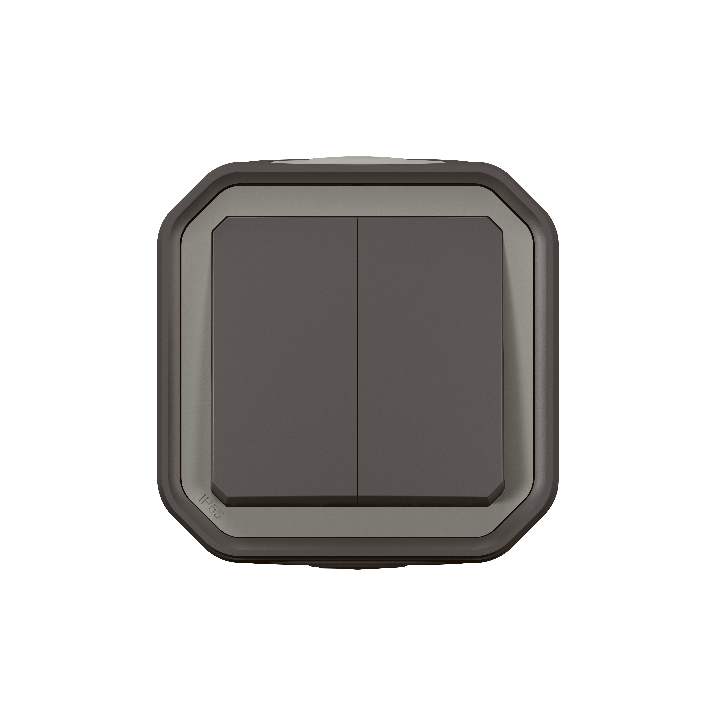

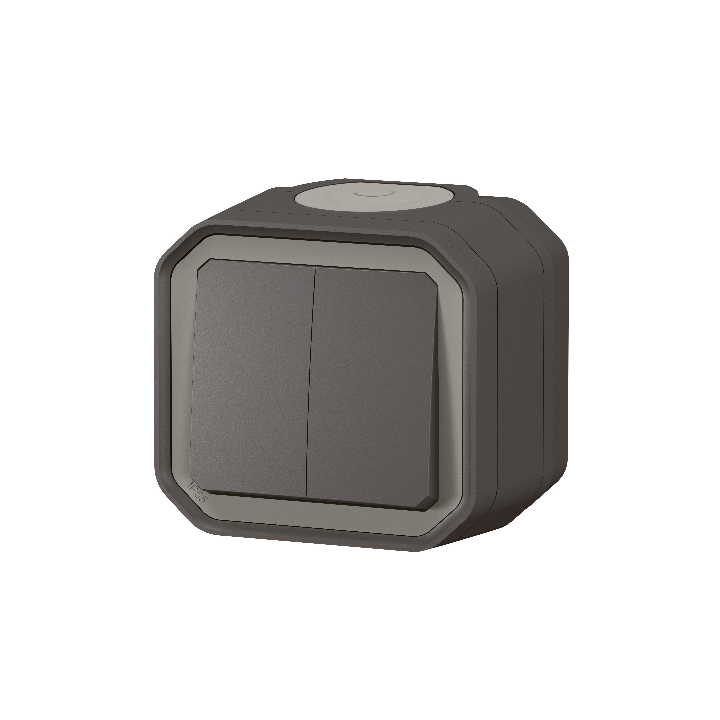

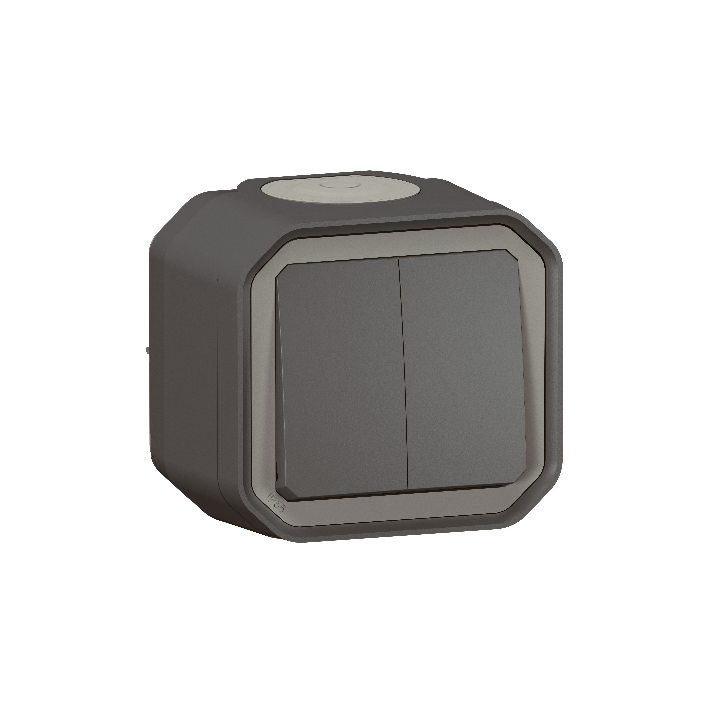

Legrand - Commande double étanche pour réaliser 3 fonctions Plexo prêt à poser saillie IP55 - IK08 - Anthracite - Réf : 069775L

Description courte
Cette commande permet la fonction d'un intérrupteur, d'un va-et-vient ou encore d'un poussoir étanche. Il est issu de la nouvelle gamme Plexo 2022 de la marque Legrand qui lui offre un nouveau design élégant et moderne. Le produit est complet et est prêt à poser, de plus sa connexion rapide sans outil avec repérage des couleurs vous permettra de gagner du temps sur l'installation.
Cette commande à 3 fonction 069775L se pose en saillie, et est étanche IP55.
Le mécanisme se clipse sur la platine droit ou symétrique à 90°, permettant l'arrivé du câble par le haut, le bas , la droite ou la gauche. La membrane rend le tout complètement étanche.
Il sera possible de créer un double va-et-vient, un double poussoir ou encore un va-et-vient + poussoir grâce à un système de piston réversible.

Description produit complète
Prise de courant 2P+T 16A 250V - Connexion rapide sans outil avec repérage couleur
Produit à compléter soit avec un boîtier saillie, soit avec un support encastré.
IP55 : protégé contre les poussières et les projections d'eau à la lance de toutes directions.
IK08 : résistance à un choc de 5 joules.
Avantages
• Un mécanisme symétrique à 90° qui permet un montage à l'horizontale ou à la verticale sur les boîtiers saillie ou les supports encastrés.
• Fermeture de la façade par 4 points (1/4 tour) pour assurer l'étanchéité quelle que soit la configuration de l'installation.
Les + Installation
• La facilité de clipsage / déclipsage du mécanisme sans outil simplifie la mise en œuvre.
• La réversibilité des boîtiers et supports multipostes facilite la gestion des références sur les chantiers.
Les + Utilisation
• Produit totalement blanc adapté aux milieux où l'hygiène est importante (une salissure porteuse de germes se voit immédiatement).
• Le concept de platine faible profondeur facilite le câblage des fils, qui peut être réalisé mécanisme clipsé ou déclipsé,
• Pour fixer la platine sur des parois maçonnées (parpaings, enduits, briques, plâtre, etc...) privilégies des chevilles universelles type COLORTECH 6x35 de chez SPIT
• Pour une installation sur cloisons creuses, préférez des chevilles type DRIVIA ou STELLIX de chez SPIT
• En multiposte, les 2 points de fixation repérés par des trous oblong sont suffisants pour assurer la bonne tenue du boîtier sur le support de pause
Information sur la gamme
Plexo est une gamme d'appareillage étanche adaptée à l'ensemble des chantiers : résidentiels, tertiaires et industriels. Disponible en version complète saillie et encastrée pour les fonctions essentielles, elle existe également en composable pour plus de flexibilité. L'adaptateur Mosaic™ permet d'enrichir l'offre disponible dans la gamme Plexo. L'univers Plexo est décliné en 4 couleurs : gris, anthracite, blanc et sable. En complément, les offres Plexo 66 et Soliroc permettent de répondre à des applications qui nécessitent une protection renforcée.

•

  Données techniques

  Type de commande : Broche de contact de protection
  Assemblage : Mécanisme seul
  Type de montage : Complet
  Type de fixation : Fixation à vis
  Courant et Tension : 16A/250V à 50-60Hz
  Étanche
  Section de câble : 1.5-2.5 mm²
  Diamètre de tube pour produit saillie : 16-25 mm

  Dimensions et poids

  - Largeur : 82 mm
  - Hauteur : 85 mm
  - Profondeur : 62 mm

  Conformité

  - Certifications : RoHS,
  - Étanchéité : IK08, IP55
•

  Installez votre prise en toute sécurité et toute liberté

  En saillie, découvrez le nouveau design et le nouveau concept de platine offrant une faible profondeur et un volume disponible autour du mécanisme, qui facilite le câblage. De plus, il est possible de pivoter le mécanisme à 90°, offrant un confort lors de l'installation et permettant de positionner le support correctement à la verticale.

• Une gamme en constante évolution

  Plexo se réinvente constamment pour répondre aux multiples besoins de nos habitants. Gamme incontournable de l'appareillage étanche, Plexo L 2022 vous offre un plus large choix de solutions et un design moderne pour satisfaire tous vos projets.



Product Details
• Brand

• Reference
  LEG069775L
• In stock
  128 Items
• ean13
  3414972110266
Data sheet
• Type Mécanisme
  Double poussoir
  Double va et vient
  Va et vient + Poussoir
• Nombre de postes
  1 poste
• Couleur
  Anthracite
• Étanchéité
  IP55 - 1779712235
• Connexion
  Automatique - 1779712235
Documents
Legrand Gamme Plexo L 2022
Brochure commerciale Legrand nouvelle gamme Plexo L 2022
 Télécharger (7.32MB)
Fiche Technique Plexo L 2022
Documentation technique Plexo L 2022
 Télécharger (914.65KB)
