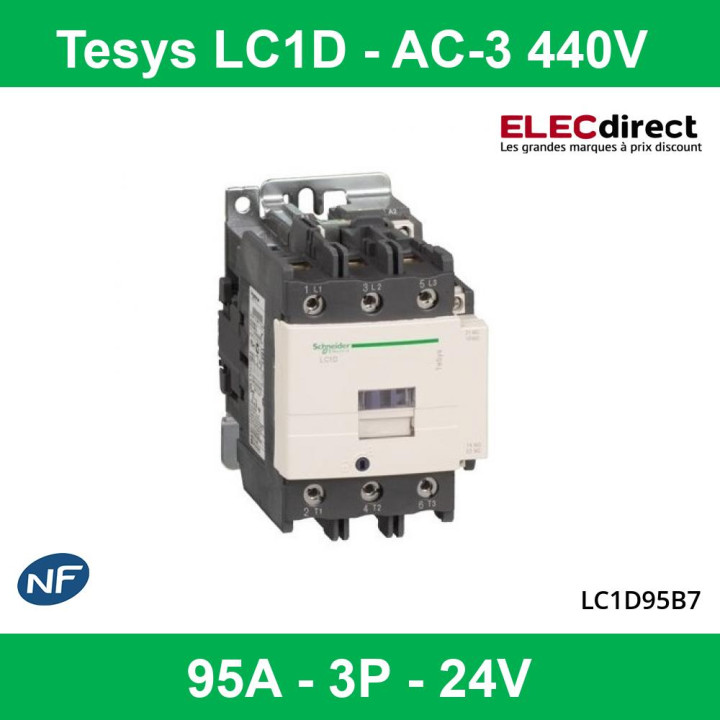

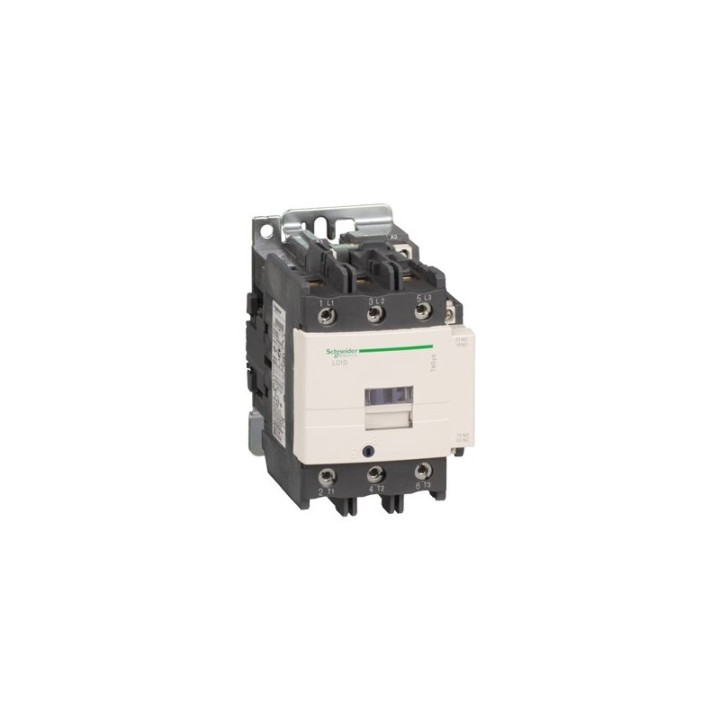

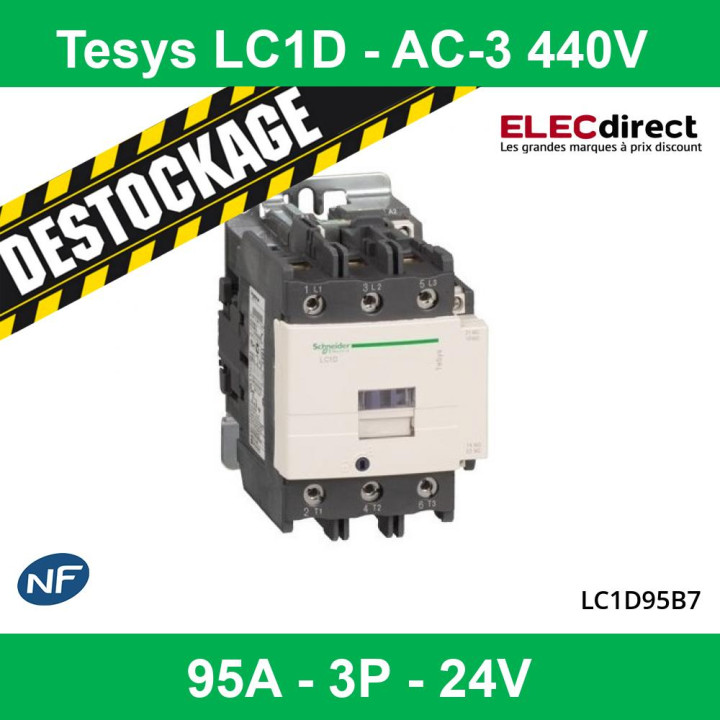

Schneider - TeSys LC1D - Contacteur 95A - 3P - Type AC-3 440V - Bobine 24 - Réf : LC1D95B7

Description courte
Le contacteur 95A TeSys LC1D, de la marque Schneider, vous permettra d'alimenter des moteurs industriels de petite, moyenne et grande puissance.
Ce contacteur possède un pouvoir de coupure important.
La tension de commande de ce contacteur est de 24VCA

Description produit complète
• Données techniques

  - Nombre de modules : 4
  - Courant assigné : 95 A
  - Tension : 440 V
  - Description des pôles : 3P

  Conformité

    - Certifications : RoHS, NF
    - Étanchéité : IK04, IP20

  Dimensions et poids

  - Largeur : 85 mm
  - Hauteur : 127 mm
  - Profondeur : 130 mm
  - Poids : 1,61 kg
Caractéristiques
Gamme	TeSys
Gamme de produit	TeSys D
Type de produit ou équipement	Contacteur
Nom de l'appareil	LC1D
Application du contacteur	Commande moteur (AC-3) Charge résistive (AC-1)
Catégorie d'emploi	AC-1 AC-4 AC-3 AC-3e
Description des pôles	3P
[Ue] tension assignée d'emploi	Circuit de puissance: 1000 V CA 25...400 Hz
[Ie] courant assigné d'emploi	95 A (à <60 °C) à <= 440 V AC-3 pour circuit de puissance 125 A (à <60 °C) à <= 690 V AC-1 pour circuit de puissance 95 A (à <60 °C) à <= 440 V AC-3e pour circuit de puissance
[Uc] control circuit voltage	24 V CA 50/60 Hz
Puissance moteur kW	25 kW à 220...230 V CA 50 Hz (AC-3) 45 kW à 380...400 V CA 50 Hz (AC-3) 45 kW à 415...440 V CA 50 Hz (AC-3) 55 kW à 500 V CA 50 Hz (AC-3) 45 kW à 660...690 V CA 50 Hz (AC-3) 45 kW à 1000 V CA 50 Hz (AC-3)
Puissance moteur HP (UL / CSA)	7,5 hp à 120 V CA 60 Hz pour monophasé moteurs 15 hp à 230/240 V CA 60 Hz pour monophasé moteurs 30 hp à 200/208 V CA 60 Hz pour 3 phases moteurs 30 hp à 230/240 V CA 60 Hz pour 3 phases moteurs 60 hp à 460/480 V CA 60 Hz pour 3 phases moteurs 60 hp à 575/600 V CA 60 Hz pour 3 phases moteurs
Code de compatibilité	LC1D
Composition des contacts pôle puissance	3F
Compatibilité du contact	M11
Fréquence	Avec
[Ith] courant thermique conventionnel	10 A à <60 °C) pour circuit de signalisation 125 A à <60 °C) pour circuit de puissance
Pouvoir nominal d'enclenchement Irms	1100 A à 440 V CA pour circuit de puissance se conformer à CEI 60947 140 A CA pour circuit de signalisation se conformer à CEI 60947-5-1 250 A CC pour circuit de signalisation se conformer à CEI 60947-5-1
Pouvoir assigné de coupure	1100 A à 440 V pour circuit de puissance se conformer à CEI 60947
[Icw] courant assigné de courte durée admissible	1100 A à <40 °C - 1s pour circuit de puissance 800 A à <40 °C - 10 s pour circuit de puissance 400 A à <40 °C - 1 min pour circuit de puissance 135 A à <40 °C - 10 min pour circuit de puissance 140 A - 100 ms pour circuit de signalisation 120 A - 500 ms pour circuit de signalisation 100 A - 1s pour circuit de signalisation
Calibre du fusible à associer	10 A gG pour circuit de signalisation se conformer à CEI 60947-5-1 200 A gG à <= 690 V coordination type 1 pour circuit de puissance 160 A gG à <= 690 V coordination type 2 pour circuit de puissance
Impédance moyenne	0,8 mOhm - Ith 125 A 50 Hz pour circuit de puissance
Puissance dissipée par pôle	12,5 W AC-1 7,2 W AC-3 7,2 W AC-3e
[Ui] tension assignée d'isolement	Circuit de puissance: 1000 V se conformer à CEI 60947-4-1 Circuit de puissance: 600 V CSA certifié Circuit de puissance: 600 V UL certifié Circuit de signalisation: 690 V se conformer à CEI 60947-1 Circuit de signalisation: 600 V CSA certifié Circuit de signalisation: 600 V UL certifié
Catégorie de surtension	III
Degré de pollution	3
[Uimp] tension assignée de tenue aux chocs	8 kV se conformer à CEI 60947
Niveau de fiabilité de la sécurité	B10d = 1,3 Mcycles contacteur avec charge nominale se conformer à EN/ISO 13849-1 B10d = 20 Mcycles contacteur avec charge mécanique se conformer à EN/ISO 13849-1
Endurance mécanique	4 Mcycles
Durée de vie électrique	1,2 Mcycles 95 A AC-3 1,3 Mcycles 125 A AC-1 1,2 Mcycles 95 A AC-3e
Type de circuit de commande	CA à 50/60 Hz standard
Technologie bobine	Sans module d'antiparasitage intégré
Plage de tension du circuit de commande	0,8 à 1,1 Uc -40…55 °C opérationnel CA 50 Hz 0,85…1,1 Uc -40…55 °C opérationnel CA 60 Hz 0,3 à 0,6 Uc -40…70 °C perte de niveau CA 50/60 Hz 1...1,1 Uc 55…70 °C opérationnel CA 50/60 Hz
Puissance d'appel en VA	245 VA 60 Hz cos phi 0,75 (à 20 °C) 245 VA 50 Hz cos phi 0,75 (à 20 °C)
Consommation moyenne au maintien en VA	26 VA 60 Hz cos phi 0,3 (à 20 °C) 26 VA 50 Hz cos phi 0,3 (à 20 °C)
dissipation thermique	6…10 W à 50/60 Hz
temps de fonctionnement	20…35 ms fermeture 6…20 ms ouverture
Vitesse de commande maxi	3600 cyc/h à <60 °C
Mode de raccordement	Télécommande: borniers à vis-étrier 2 1…2,5 mm² - rigidité du câble: souple avec embout Télécommande: borniers à vis-étrier 1 1…2,5 mm² - rigidité du câble: souple avec embout Télécommande: borniers à vis-étrier 1 1…4 mm² - rigidité du câble: souple sans embout Télécommande: borniers à vis-étrier 2 1…4 mm² - rigidité du câble: souple sans embout Télécommande: borniers à vis-étrier 1 1…4 mm² - rigidité du câble: rigide sans embout Télécommande: borniers à vis-étrier 2 1…4 mm² - rigidité du câble: rigide sans embout Circuit de puissance: connecteur 1 4…50 mm² - rigidité du câble: souple sans embout Circuit de puissance: connecteur 2 4…25 mm² - rigidité du câble: souple sans embout Circuit de puissance: connecteur 1 4…50 mm² - rigidité du câble: souple avec embout Circuit de puissance: connecteur 2 4…16 mm² - rigidité du câble: souple avec embout Circuit de puissance: connecteur 1 4…50 mm² - rigidité du câble: rigide sans embout Circuit de puissance: connecteur 2 4…25 mm² - rigidité du câble: rigide sans embout
couple de serrage	Télécommande :1,2 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm Télécommande :1,2 N.m - sur borniers à vis-étrier - avec tournevis cruciforme Philips n° 2 Circuit de puissance :12 N.m - sur connecteur - avec tournevis plat Ø 6 à Ø 8 mm Circuit de puissance :12 N.m - sur connecteur hexagonal tête de vis4 mm Télécommande :1,2 N.m - sur borniers à vis-étrier - avec tournevis pozidriv n°2
Contacts auxiliaires	1 "O" + 1 "F"
Type de contacts auxiliaires	Type liés mécaniquement 1 "O" + 1 "F" se conformer à CEI 60947-5-1 type contact miroir 1 "O" se conformer à CEI 60947-4-1
Fréquence circuit signalisation	25 à 400 Hz
Tension de commutation minimale	17 V pour circuit de signalisation
Courant commuté minimum	5 mA pour circuit de signalisation
Résistance d'isolement	> 10 MΩ pour circuit de signalisation
Temps de non-chevauchement	1,5 ms sur désexcitation entre contact NC et NO 1,5 ms sur excitation entre contact NC et NO
Support de montage	Platine Rail
Normes	EN/CEI 60947-1 EN/CEI 60947-4-1 EN/CEI 60947-5-1 UL 60947-4-1 UL 60947-5-1 CSA C22.2 No 60947-4-1 CSA C22.2 No 60947-5-1 GB/T 14048.4
Certifications du produit	Certificat CEI CE UL CSA CCC EAC LROS (Lloyds register of shipping) RINA BV DNV-GL
Degré de protection IP	IP20 face avant se conformer à CEI 60529
traitement de protection	TH se conformer à CEI 60068-2-30
Tenue climatique	Se conformer à IACS E10 exposition à la chaleur humide
température ambiante autour de l'appareil	-40…60 °C 60…70 °C avec réduction de courant
Altitude de fonctionnement	0...3000 m
Tenue au feu	850 °C se conformer à CEI 60695-2-1
Tenue à la flamme	V1 se conformer à UL 94
Robustesse mécanique	Vibrations contacteur ouvert (2 Gn, 5 à 300 Hz) Chocs contacteur ouvert (8 Gn pour 11 ms) Vibrations contacteur fermé (3 Gn, 5 à 300 Hz) Chocs contacteur fermé (10 Gn pour 11 ms)
Hauteur	127 mm
Largeur	85 mm
Profondeur	130 mm
Poids du produit	1,61 kg
Product Details
• Brand

• Reference
  SCHLC1D95B7
• In stock
  1 Item
• ean13
  3389110450651
Data sheet
• Nombre de pôles
  Tri
• Intensité
  95 A
• Nombre de modules
  4
• Référence fabricant
  LC1D95B7
