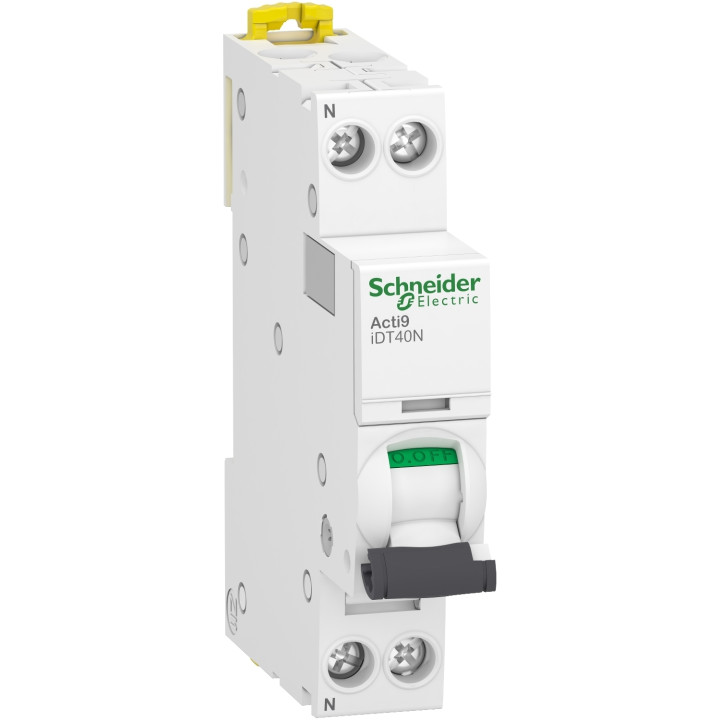

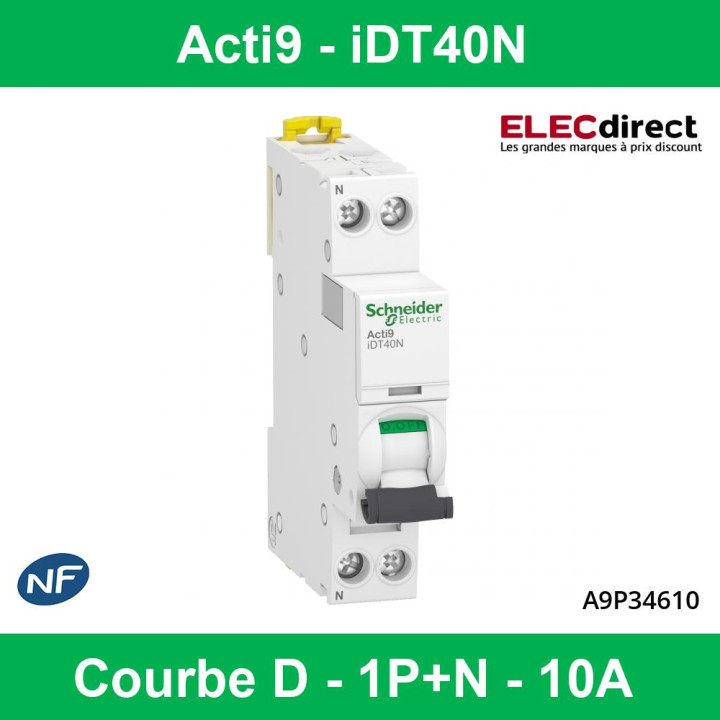

Schneider - Acti9 iDT40N - Disjoncteur modulaire 10A - 1P+N -D - Réf : A9P34610

Description courte
Le disjoncteur modulaire Acti9 10A pour bâtiment tertiaire, de la marque Schneider, vous permettra de protéger vos circuits électriques et biens de toute anomalie électrique, en interrompant le courant des lignes qui y sont branchées.
Ce disjoncteur modulaire de courbe D apporte une protection optimale pour les circuits présentant un fort courant d'appel. Réf : A9P34610
Il dispose d'une manette de commande qui sert couper/réenclencher manuellement le courant et qui vous permettra de savoir facilement si ce disjoncteur Acti9 iDT40N est sous tension ou non.

Description produit complète
•

  Données techniques

  - Nombre de modules : 1
  - Mode d'installation : Encliquetable
  - Courant assigné : 10 A
  - Tension : 230 V
  - Courbe de déclenchement : D
  - Durée de vie : 20000 cycle

  Conformité

  - Certifications : RoHS, NF
  - Étanchéité : IK04, IP20

  Dimensions et poids

  - Largeur : 18 mm
  - Hauteur : 85 mm
  - Profondeur : 74 mm
  - Poids : 120 g
Caractéristiques
Gamme	Acti9
Nom du produit	Acti9 iDT40
Type de produit ou équipement	Disjoncteur miniature
Nom de l'appareil	IDT40N
Application	Distribution
Description des pôles	1P + N
Nombre de pôles protégés	1
Position du pôle neutre	Gauche
In courant assigné d'emploi	10 A
Type de réseau	CA
Type de déclencheur	Thermique-magnétique
Courbe de déclenchement	D
Pouvoir de coupure	6000 A Icn à 230 V CA 50 Hz se conformer à EN/CEI 60898-1 10 kA Icu à 230 V CA 50 Hz se conformer à EN/CEI 60947-2
Aptitude au sectionnement	Oui se conformer à EN/CEI 60947-2
Labels qualité	NF
Fréquence du réseau	50 Hz
[Ue] tension assignée d'emploi	230 V CA 50 Hz
Limite de déclenchement magnétique	10...14 x In se conformer à EN/CEI 60898-1 12 x In +/- 20 % se conformer à EN/CEI 60947-2
[Ics] pouvoir de coupure de service	6000 A 100 % Icn à 230 V CA 50 Hz se conformer à EN/CEI 60898-1 7,5 kA 75 % Icu à 230 V CA 50 Hz se conformer à EN/CEI 60947-2
[Ui] tension d'isolement	400 V CA 50 Hz se conformer à EN/CEI 60947-2
[Uimp] tension assignée de tenue aux chocs	4 kV se conformer à EN/CEI 60947-2
Coupure pleinement apparente	Oui
Type de commande	Par maneton
Indication de tension	Indication ON/OFF
Mode d'installation	Encliquetable
Support de montage	Rail DIN
Pas de 9 mm	2
Hauteur	85 mm
Largeur	18 mm
Profondeur	74 mm
Poids du produit	120 g
Couleur	Blanc
Endurance mécanique	20000 cycle
Durée de vie électrique	20000 cycle
Verrouillages optionnels	Dispositif de cadenassage
Raccordement amont	À vis
Position de verrouillage	Vis
Mode de raccordement	Borne du type à cage haut ou bas1…10 mm² souple Borne du type à cage haut ou bas1…16 mm² rigide
Longueur de dénudage des fils	14 mm pour haut ou bas connexion
Couple de serrage	2 N.m haut ou bas
Protection différentielle	Bloc séparé
Normes	EN/CEI 60898-1 EN/CEI 60947-2
Certifications du produit	CE BV RINA DNV
Degré de protection IP	IP20 conforming to CEI 60529 IP40 (boîtier modulaire) conforming to CEI 60529
Degré de pollution	3 se conformer à EN/CEI 60947-2
Humidité relative	95 % à 55 °C
Altitude de fonctionnement	2000 m
Température de fonctionnement	-25…70 °C
Température ambiante de stockage	-40…85 °C
Product Details
• Brand

• Reference
  SCHA9P34610
• In stock
  13 Items
• ean13
  3606481381514
Data sheet
• Gamme
  ACTI9 IDT40
• Type Disjoncteur
  Courbe D - 1779712235
• Nombre de pôles
  Bi
• Pouvoir de coupure
  10Ka
• Intensité
  10A
• Nombre de modules
  1 - 1779712235
• Connexion
  À vis - 1779712235
• Référence fabricant
  A9P34610
