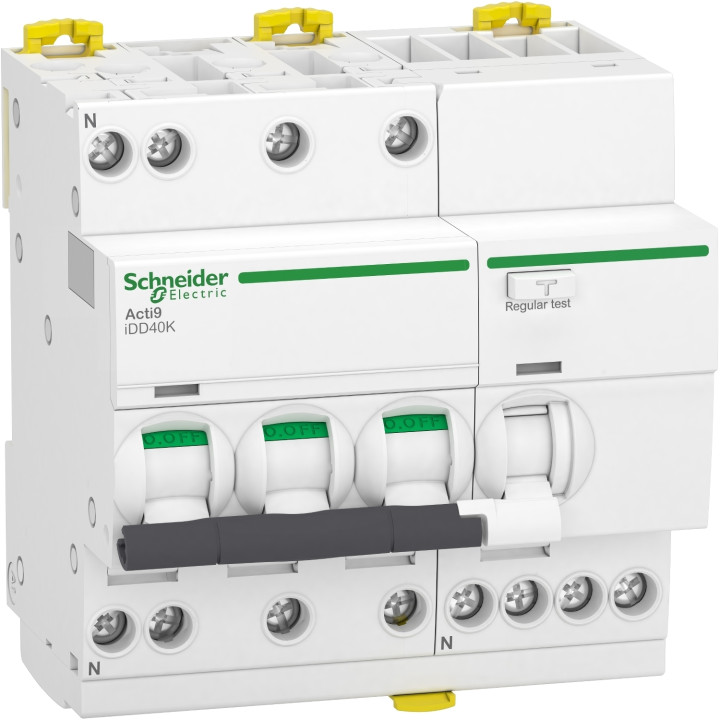

Schneider - Acti9 - iDD40K - Disj diff - 20A - 3P+N - type AC - 4,5kA - 30mA - Réf : A9DK1720

Description courte
Schneider - Acti9 iDD40K - disjoncteur différentiel - 3P+N C 20A 4500A/4,5A 30mA type AC - A9DK1720
Le disjoncteur différentiel 20A Acti9, de la marque Schneider, vous permettra de protéger les différents circuits d'une installation électrique.
Ce disjoncteur différentiel permet d'éviter les électrocution et électrisation en mettant tous les circuits électriques hors tension.

Description produit complète
•

  Données techniques

  - Nombre de modules : 2
  - Courant assigné : 20 A
  - Tension : 400V
  - Description des pôles : 3P+N

  Conformité

    - Certifications : RoHS, NF
    - Étanchéité : IK04, IP20

  Dimensions et poids

  - Largeur : 90 mm
  - Hauteur : 93 mm
  - Profondeur : 73 mm
  - Poids : 500 g
Caractéristiques
Gamme	Acti9
Nom du produit	Acti9 iDD40K
Type de produit ou équipement	Disjoncteur différentiel
Nom de l'appareil	IDD40K
Application	Distribution
Description des pôles	3P + N
Nombre de pôles protégés	3
Position du pôle neutre	Gauche
In courant assigné d'emploi	20 A
Type de réseau	CA
Type de déclencheur	Thermique-magnétique
Courbe de déclenchement	C
Sensibilité du différentiel	30 mA
Temporisation	Instantané
Type	Type AC
Pouvoir de coupure	4500 A Icn à 400 V CA 50 Hz se conformer à EN/CEI 61009-2-1 4,5 kA Icu à 400 V CA 50 Hz se conformer à EN/CEI 60947-2
Aptitude au sectionnement	Oui se conformer à EN/CEI 60947-2
Labels qualité	NF
Position de l'appareillage dans l'installation	Départ
Fréquence du réseau	50 Hz
[Ue] tension assignée d'emploi	400 V CA 50 Hz
Limite de déclenchement magnétique	5,,,10 x In
Technologie différentiel	Indépendant de la tension
[Ics] pouvoir de coupure de service	4500 A 100 % Icn à 400 V CA 50 Hz se conformer à EN/CEI 61009-2-1 4,5 kA 100 % Icu à 400 V CA 50 Hz se conformer à EN/CEI 60947-2
Pouvoir assigné de coupure et fermeture	Idm 3000 A à 400 V CA 50 Hz se conformer à EN/CEI 61009-2-1
Classe de limitation	3 se conformer à EN/CEI 61009-2-1
[Ui] tension d'isolement	440 V CA 50 Hz
[Uimp] tension assignée de tenue aux chocs	4 kV
Coupure pleinement apparente	Oui
Type de commande	Par maneton
Indication de tension	Indication ON/OFF Signalisation de défaut
Mode d'installation	Encliquetable
Support de montage	Rail DIN
Compatibilité des répartiteur, peigne, jeu de barres	Haut ou bas : dent
"Pas" de raccordement	18 mm entre phases 9 mm entre phase et neutre
Pas de 9 mm	10
Hauteur	93 mm
largeur	90 mm
Profondeur	73 mm
poids	500 g
Couleur	Blanc
Endurance mécanique	20000 cycle
Durée de vie électrique	20000 cycle
Verrouillages optionnels	Hermétique Dispositif de cadenassage
Mode de raccordement	Borne du type à cage haut ou bas1…16 mm² rigide Borne du type à cage haut ou bas1…10 mm² souple
Longueur de dénudage des fils	14 mm pour haut ou bas connexion
Couple de serrage	2 N.m haut ou bas
Protection différentielle	Intégrée
Normes	EN/CEI 60947-2 EN/CEI 61009-2-1
Certifications du produit	CE
Degré de protection IP	IP20 conforming to CEI 60529 IP40 (boîtier modulaire) conforming to CEI 60529
Degré de pollution	3
Compatibilité électromagnétique	Tenue aux ondes 8/20 µs, 250 A se conformer à EN/CEI 61009-2-1
Humidité relative	95 % à 55 °C
Altitude de fonctionnement	2000 m
Température de fonctionnement	-5…60 °C
Température ambiante de stockage	-40…85 °C
Product Details
• Brand

• Reference
  SCHA9DK1720
• In stock
  7 Items
• isbn
  3606481382597
• ean13
  3606481382597
Data sheet
• Gamme
  ACTI9 IDT40
• Type Bloc Differentiel
  30 mA
• Nombre de pôles
  Tetra
• Intensité
  20A
• Type interrupteur différentiel
  Type AC - 1779712235
• Référence fabricant
  A9DK1720
