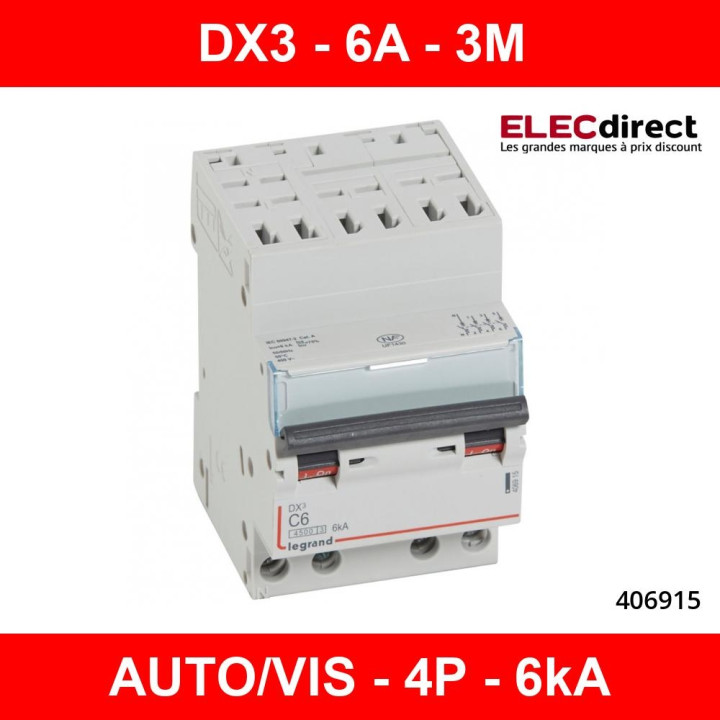

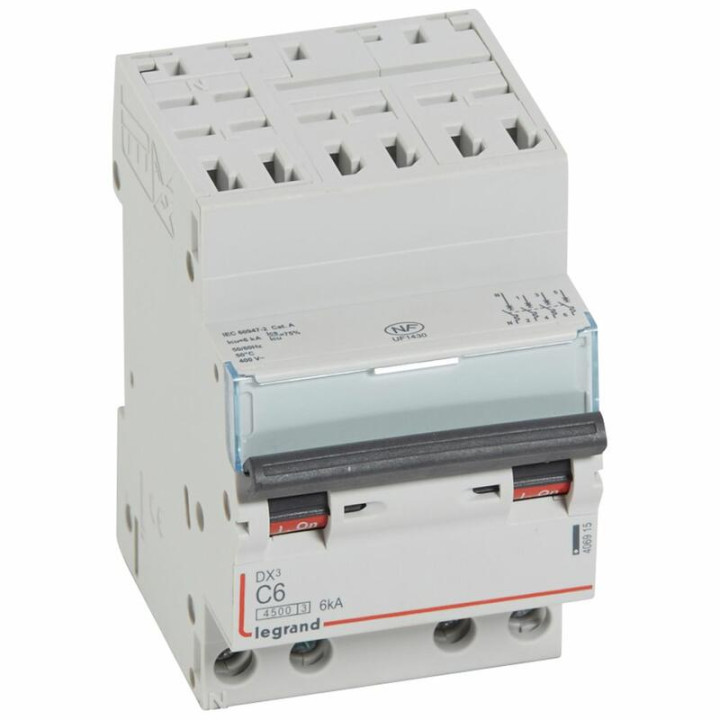

Legrand - Disjoncteur DNX3 6A AUTO/VIS - Tétrapolaire - Courbe C - Réf : 406915

Description courte
Disjoncteur DX³4500 6kA arrivée haute par bornes automatiques sortie basse bornes à vis - tétrapolaire 400V~ 6A courbe C - 3 modules
Le disjoncteur DNX3, de la marque Legrand, vous permettra de protéger les circuits électriques et les équipements électriques contre les surcharges et les courts-circuits.
Le disjoncteur Legrand de référence 406915 est un disjoncteur tétrapolaire DX³ 4500 de 6A, courbe C. Il est conçu pour être alimenté par un peigne HX³ optimisé tétrapolaire, tel que les références 405200, 405201, 405202 ou 405210.

Description produit complète
Disjoncteur DNX3 6A
•

  Données techniques

    - Nombre de modules : 2
  - Mode de fixation : À vis
  - Raccordement : Bornes auto
  - Courant assigné : 16 A
  - Tension : 250 V
    - Durée de vie : 5000 cycles

  Conformité

    - Certifications : RoHS, NF
    - Étanchéité : IK04, IP21D

  Dimensions et poids

  - Largeur : 71 mm
  - Hauteur : 71 mm
  - Profondeur : 44 mm
  - Profondeur d'encastrement : 28 mm
  - Poids : 45 g
Caractéristiques
Profondeur d'encastrement	44 mm
Caractéristique de déclenchement	C
Nombre de pôles (total)	4
Nombre de pôles protégés	4
Courant nominal assigné	6 A
Tension assignée	400 V
Tension d'isolation assignée Ui	500 V
Tension assignée de tenue aux chocs (Uimp)	4 kV
Pouvoir de coupure assigné Icn selon EN 60898 à 230 V	6 kA
Type de tension	AC
Pouvoir de coupure assigné Icn selon EN 60898 à 400V	4.5 kA
Pouvoir de coupure assigné selon IEC 60947-2 à 400 V	6 kA
Fréquence	50-60 Hz
Classe de limitation d'énergie	3
Montage encastré	Oui
Conducteur neutre branché simultanément	Oui
Degré de pollution	2
Dispositifs auxiliaires possibles	Oui
Largeur dans les unités de partition	3
Classe de protection (IP)	IP20
Température ambiante en fonctionnement	-25-70 °C
Section de conducteur connectable multifilaire	0.75-10 mm²
Section de conducteur connectable monofilaire	0.75-16 mm²
Anti déflagration	Non
Largeur hors tout	53.4 mm
Hauteur hors tout	88.9 mm
Profondeur/longueur hors tout	77.8 mm
Résistance aux chocs (IK)	IK02
Temperature de stockage	-40-70 °C
Tension d'alimentation	360-440 V
Sens de l'alimentation électrique	Par le haut
Indication de repérage des bornes de raccordement	Oui
Couleur	Gris
Numéro RAL	7035
Sans halogène	Oui
Type de borne	Borne automatique
Type de connexion	Peigne et câble
Equipé d'un porte étiquette	Non
Mode de pose	Rail DIN
EAN/Gencode	3245064069151
Product Details
• Brand

• Reference
  LEG406915
• ean13
  3245064069151
Data sheet
• Gamme
  DX3
• Type Disjoncteur
  Courbe C
• Nombre de pôles
  Tetra
• Pouvoir de coupure
  6Ka
• Intensité
  6A
• Connexion
  AUTO/VIS
• Référence fabricant
  406915
