Schneider - Prise TV/FM/SAT Odace - Aluminium - Réf : S530461

Description courte

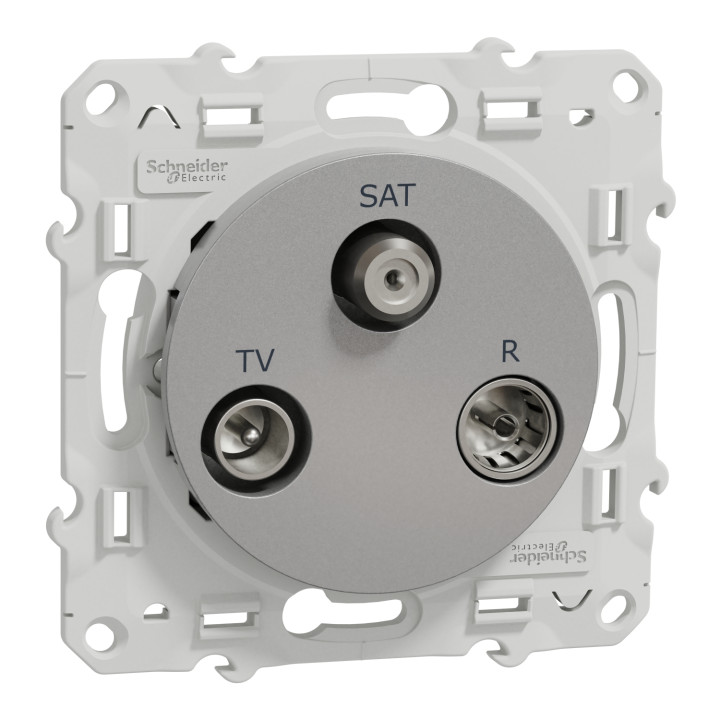

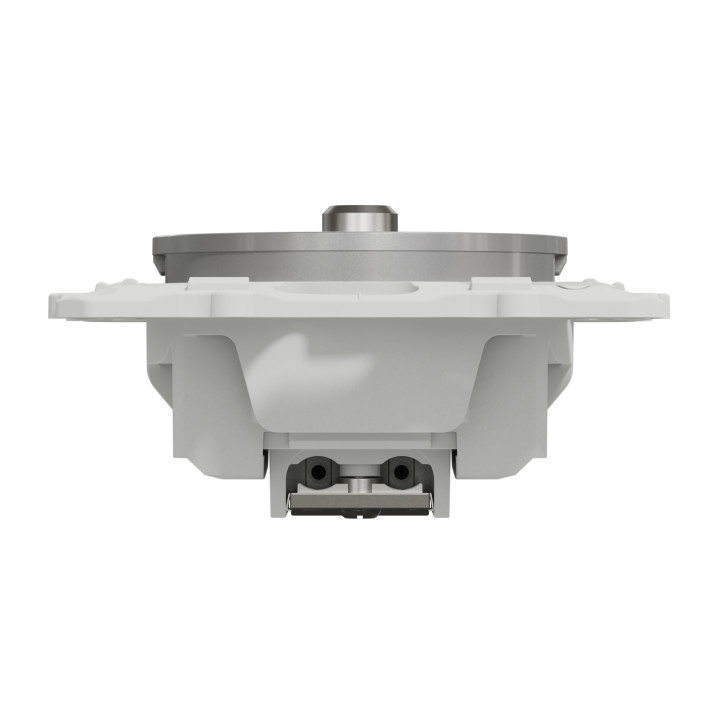

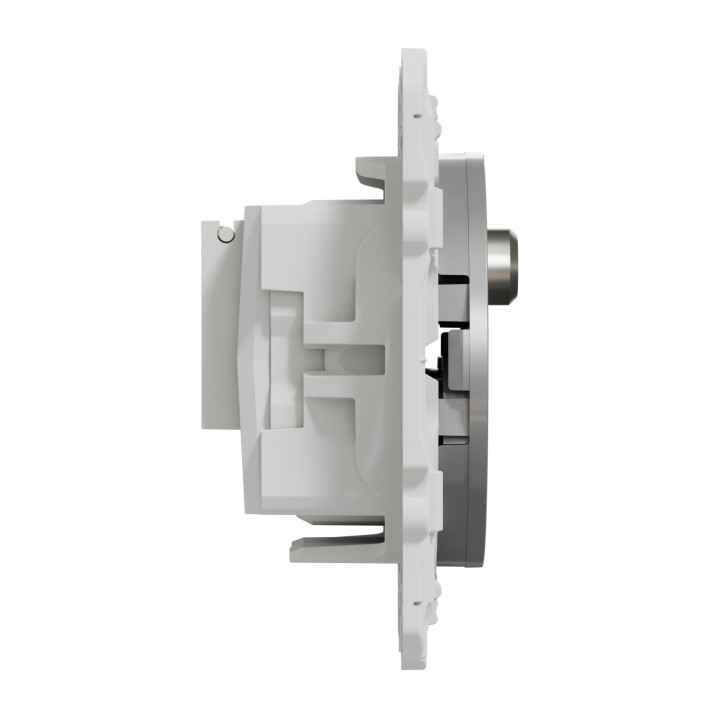

Le mécanisme pour prise coaxiale TV / SAT / FM 1E Odace, de la marque Schneider, est compatible avec toutes les plaques de la même gamme, quelle que soit leur couleur.
L’alliance du rond du mécanisme avec le carré de la plaque donne à cette prise coaxiale un design élégant qui correspond parfaitement aux tendances d’aujourd’hui.   Connectique 1 câble - pas de repiquage possible. (la sortie visible sur la photo est inerte)
Ce mécanisme Schneider s'installe en encastré dans tous types de cloison.

Description produit complète
Présentation de la prise TV/FM/SAT Odace de chez Schneider
•

  Données techniques

  - Nombre de modules : 2
  - Mode de fixation : À vis
  - Raccordement : Bornes auto
  - Montage de l'appareil : Encastré
  - Courant assigné d'emploi : 350 mA
  - Tension assignée de service : 24V

  Conformité

    - Certifications : RoHS, NF
    - Étanchéité : IK04, IP21D

•

  Dimensions et poids

  - Largeur : 71 mm
  - Hauteur : 71 mm
  - Profondeur : 40 mm
  - Profondeur d'encastrement : 24 mm
  - Poids : 65 g
Vidéo de la gamme Odace de chez Schneider
Caractéristiques
Gamme de produit	Odace
Type de produit ou équipement	Prise TV/FM/SAT
Présentation du produit	Mécanisme avec support de fixation
Type de prise télévision	Individuel
Type d'emballage	Capot de protection
Montage de l'appareil	Encastré
Connecteur TV	Mâle CEI 9,52 mm
Connecteur FM	CEI femelle 9,52 mm
Connecteur SAT	Type F
Nombre d'entrées	1
Atténuation maxi de la branche	3 dB SAT signal950…2400 MHz 3 dB TV signal125…862 MHz 2,5 dB R signal5…108 MHz
Perte de rendement minimum	10 dB IN-OUT 10 dB TV 12 dB R 10 dB SAT
Passage de courant continu	Dans une prise SAT
Mode de fixation	Par vis
Nuance de la couleur	Aluminium
Finition de la surface	Brillant
Courant assigné d'emploi	350 mA
Tension assignée de service (Us)	24 V
Type de réseau	CC
Raccordement	Bornes à vis
Forme de la tête de vis	Pozidriv N°1
Longueur de dénudage des fils	8 mm
Type de câble	Coaxial
Diamètre extérieur du câble	7 mm
Matière	Plastique anti-UV: plaque centrale PBT (polybutylene terephthalate) GF30: plaque de finition Alliage de zinc: enveloppe
Hauteur	71 mm
Largeur	71 mm
Profondeur	40 mm
Profondeur d'encastrement	24 mm
Poids du produit	0,0634 kg
Résistance aux agents chimiques	Résistant à l'alcool (70%) Résistant à l'alcool (96%) Résistant à l'acide lactique Résistant à l'ammonium quaternaire dilué Résistant au javellisant dilué Résistant à l'ammoniaque dilué Résistant à l'eau savonneuse Résistant au lave vitre Résistante au peroxyde d'hydrogène 10 volumes Résistant au hexane
Température ambiante de stockage	-5…50 °C
Température de l'air ambiant en fonctionnement	5…45 °C
Normes	EN 50083-4
Tenue aux chocs (IK)	IK04
Degré de protection (IP)	IP21 D
