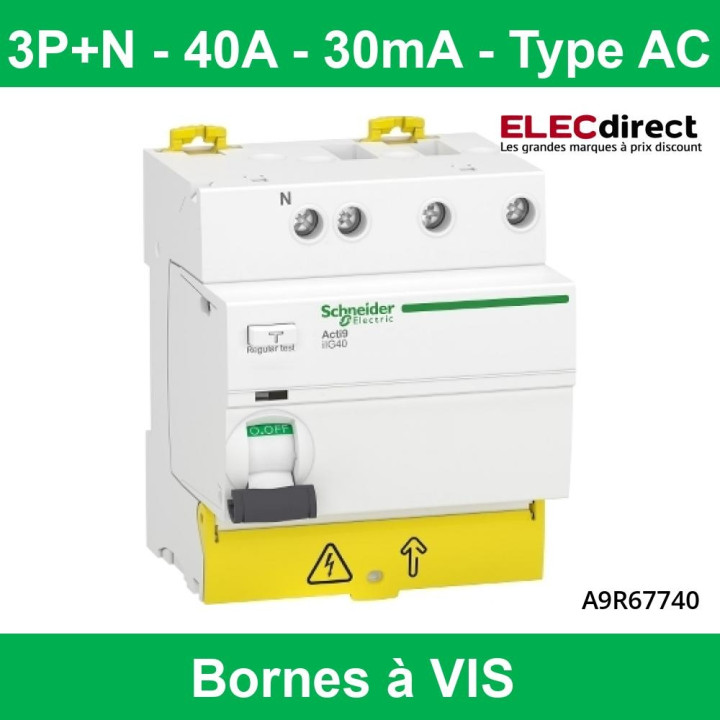

Schneider - Acti9 ilG40 - inter dif tête de groupe - 3P+N - 40A - 30 mA - AC - Réf : A9R67740

Description courte
Acti9 iIG40 - Interrupteur différentiel tête de groupe - 3P+N - 40A - 30mA - Type AC
L'interrupteur différentiel Acti9, de la marque Schneider, vous apportera la protection des personnes.
L'alimentation de ce différentiel Schneider se fait par le bas, de ce fait vous avez la possibilité d'installer un peigne sur le dessus pour simplifié le raccordement des disjoncteurs en aval.

Description produit complète
Cet interrupteur différentiel tête de groupe assure la protection des personnes contre les risques d'électrisation ou d'électrocutions en contacts directs ou indirects. En effet, placé en amont d'une rangée de disjoncteurs, il permet de couper l'ensemble des circuits qui y sont reliés dès lors qu'il détecte une fuite de courant.
Pour plus de sécurité, vous pouvez tester le bon fonctionnement de cet interrupteur différentiel 40A avec à son bouton test.

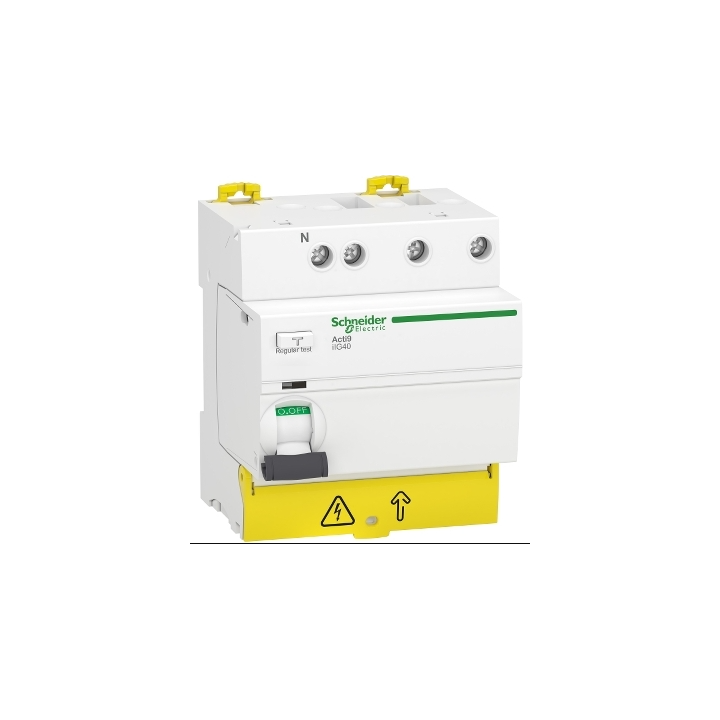

Présentation de l'Interrupteur différentiel 40A tête de groupe Acti9
•

  Données techniques

  - Nombre de modules : 4
  - Courant assigné : 40A
  - Description des pôles : 3P+N
  - Position du pôle neutre : Gauche
  - Type : AC
  - Sensibilité du différentiel : 30 mA

  Conformité

  - Certifications : RoHS, NF
  - Étanchéité : IK04, IP21D

  Dimensions et poids

  - Largeur : 72 mm
  - Hauteur : 85 mm
  - Profondeur : 74 mm
  - Poids : 345 g
Caractéristiques
Gamme	Acti 9
Nom du produit	Acti9 iIG40
Type de produit ou équipement	Interrupteur différentiel
Nom de l'appareil	IIG40
Description des pôles	3P + N
Position du pôle neutre	Gauche
In courant assigné d'emploi	40 A
Type de réseau	CA
Sensibilité du différentiel	30 mA
Temporisation	Instantané
Type	Type AC
Aptitude au sectionnement	Oui se conformer à EN/CEI 60947-2
Labels qualité	NF
Position de l'appareillage dans l'installation	Groupe d'arrivées
Fréquence du réseau	50 Hz
[Ue] tension assignée d'emploi	380...415 V CA 50 Hz
Technologie différentiel	Indépendant de la tension
Pouvoir assigné de coupure et fermeture	Idm 1500 A
Courant nominal de court-circuit conditionnel	10000 A
[Ui] tension d'isolement	500 V CA 50 Hz
[Uimp] tension assignée de tenue aux chocs	6 kV
Coupure pleinement apparente	Oui
Type de commande	Par maneton
Mode d'installation	Encliquetable
Support de montage	Rail DIN
Pas de 9 mm	8
Hauteur	85 mm
Largeur	72 mm
Profondeur	74 mm
Poids du produit	345 g
Couleur	Blanc
Endurance mécanique	20000 cycle
Durée de vie électrique	15000 cycle
Verrouillages optionnels	Dispositif de cadenassage
Mode de raccordement	Borne du type à cage bas1…35 mm² rigide Borne du type à cage bas1…25 mm² souple Borne du type à cage haut1…16 mm² rigide Borne du type à cage haut1…10 mm² souple
Longueur de dénudage des fils	14 mm pour haut ou bas connexion
couple de serrage	3,5 N.m bas 2 N.m haut
Normes	EN/CEI 61008-2-1
Certifications du produit	CE
Degré de protection IP	IP20 conforming to CEI 60529 IP40 (boîtier modulaire) conforming to CEI 60529
Degré de pollution	3
Compatibilité électromagnétique	Tenue aux ondes 8/20 µs, 250 A se conformer à EN/CEI 61008-2-1
Humidité relative	95 % à 55 °C
Altitude de fonctionnement	2000 m
Température de fonctionnement	-5…60 °C
Température ambiante de stockage	-40…85 °C
Product Details
• Brand

• Reference
  SCHA9R67740
• In stock
  11 Items
• ean13
  3606485462011
Data sheet
• Nombre de pôles
  Tetra
• Intensité
  40A
• Nombre de modules
  4
• Connexion
  À vis - 1779712235
• Type interrupteur différentiel
  Type AC - 1779712235
• Référence fabricant
  A9R67740
