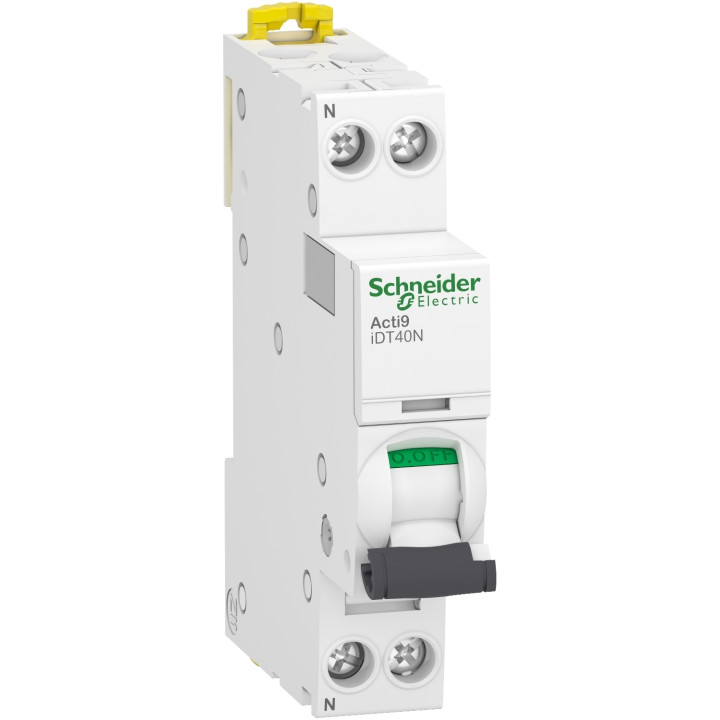

Schneider - Acti9 iDT40N - disjoncteur modulaire - 1P+N D 25A 6000A/10kA - Réf : A9P34625

Description courte
Schneider - Acti9 iDT40N - disjoncteur modulaire - 1P+N D 25A 6000A/10kA - référence: A9P34625
L'Acti9 iDT40N est un disjoncteur modulaire conçu pour assurer une protection absolue contre les courts-circuits et les surcharges électrique. Doté d'une fiabilité éprouvée et d'une innovation intégrée, l'iDT40N offre une solution simple et efficace pour sécuriser votre installation électrique.



Description produit complète
Schneider - Acti9 iDT40N - disjoncteur modulaire - 1P+N D 25A 6000A/10kA - A9P34625

•

  Données techniques

  - Nombre de modules : 1
  - Mode d'installation : Encliquetable
  - Courant assigné : 25 A
  - Tension : 230 V
  - Courbe de déclenchement : D
  - Durée de vie : 20000 cycle

  Conformité

  - Certifications : RoHS, NF
  - Étanchéité : IK04, IP20

  Dimensions et poids

  - Largeur : 18 mm
  - Hauteur : 85 mm
  - Profondeur : 74 mm
  - Poids : 120 g
Caractéristiques
Gamme	Acti9
Nom du produit	Acti9 iDT40
Type de produit ou équipement	Disjoncteur miniature
Nom de l'appareil	IDT40N
Application	Distribution
Description des pôles	1P + N
Nombre de pôles protégés	1
Position du pôle neutre	Gauche
In courant assigné d'emploi	25 A
Type de réseau	CA
Type de déclencheur	Thermique-magnétique
Courbe de déclenchement	D
Pouvoir de coupure	6000 A Icn à 230 V CA 50 Hz se conformer à EN/CEI 60898-1 10 kA Icu à 230 V CA 50 Hz se conformer à EN/CEI 60947-2
Aptitude au sectionnement	Oui se conformer à EN/CEI 60947-2
Labels qualité	NF
Fréquence du réseau	50 Hz
[Ue] tension assignée d'emploi	230 V CA 50 Hz
Limite de déclenchement magnétique	10...14 x In se conformer à EN/CEI 60898-1 12 x In +/- 20 % se conformer à EN/CEI 60947-2
[Ics] pouvoir de coupure de service	6000 A 100 % Icn à 230 V CA 50 Hz se conformer à EN/CEI 60898-1 7,5 kA 75 % Icu à 230 V CA 50 Hz se conformer à EN/CEI 60947-2
[Ui] tension d'isolement	400 V CA 50 Hz se conformer à EN/CEI 60947-2
[Uimp] tension assignée de tenue aux chocs	4 kV se conformer à EN/CEI 60947-2
Coupure pleinement apparente	Oui
Type de commande	Par maneton
Indication de tension	Indication ON/OFF
Mode d'installation	Encliquetable
Support de montage	Rail DIN
Pas de 9 mm	2
Hauteur	85 mm
Largeur	18 mm
Profondeur	74 mm
Poids du produit	120 g
Couleur	Blanc
Endurance mécanique	20000 cycle
Durée de vie électrique	0000 cycle
Verrouillages optionnels	Dispositif de cadenassage
Raccordement amont	À vis
Position de verrouillage	Vis
Mode de raccordement	Borne du type à cage haut ou bas1…10 mm² souple Borne du type à cage haut ou bas1…16 mm² rigide
Longueur de dénudage des fils	14 mm pour haut ou bas connexion
Couple de serrage	2 N.m haut ou bas
Protection différentielle	Bloc séparé
Normes	EN/CEI 60898-1 EN/CEI 60947-2
Certifications du produit	CE BV RINA DNV
Degré de protection IP	IP20 conforming to CEI 60529 IP40 (boîtier modulaire) conforming to CEI 60529
Degré de pollution	3 se conformer à EN/CEI 60947-2
Humidité relative	95 % à 55 °C
Altitude de fonctionnement	2000 m
Température de fonctionnement	-25…70 °C
Température ambiante de stockage	-40…85 °C
Product Details
• Brand

• Reference
  SCHA9P34625
• isbn
  3606481381538
• ean13
  3606481381538
Data sheet
• Gamme
  ACTI9 IDT40
• Type Disjoncteur
  Courbe D - 1779712235
• Nombre de pôles
  Bi
• Pouvoir de coupure
  10Ka
• Intensité
  25A
• Référence fabricant
  A9P34625
