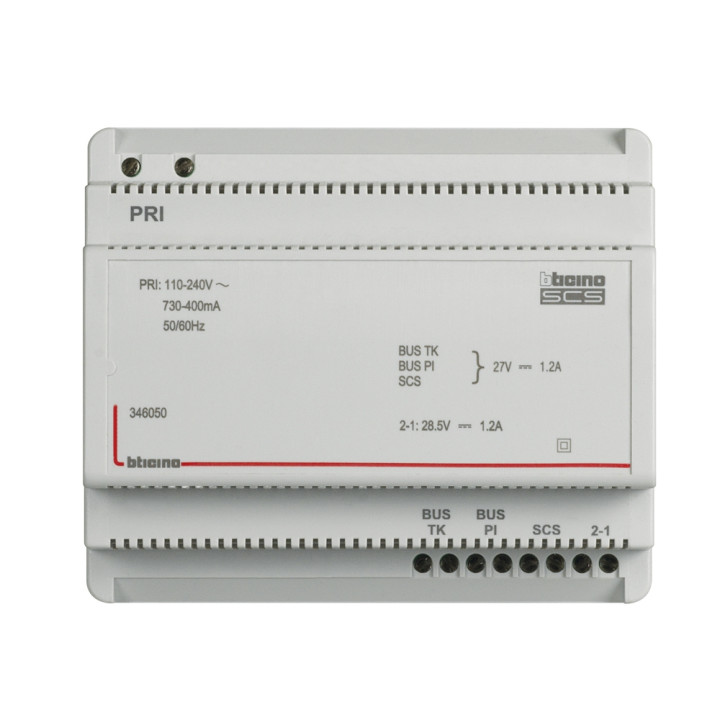

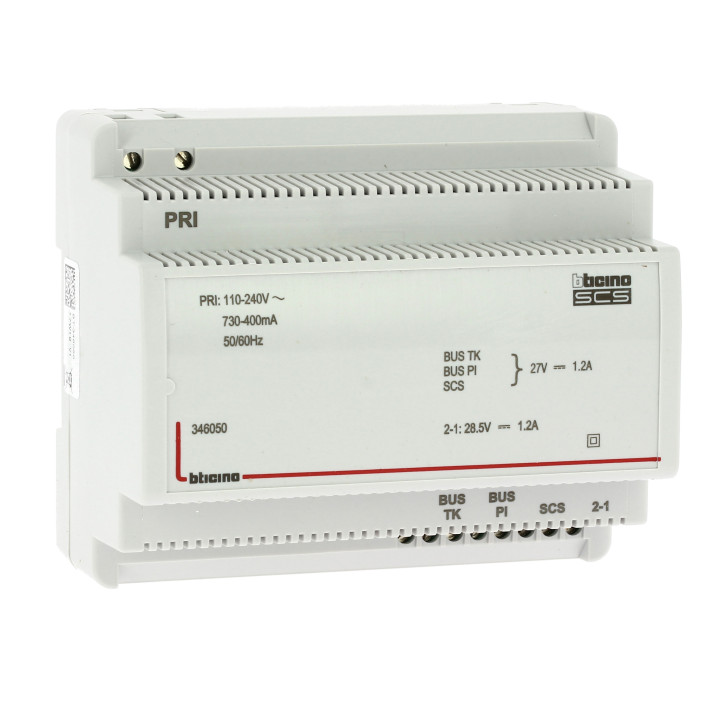

Legrand - Alimentation et adaptateur vidéo pour portier - 110V à 240V - 27V : 1,2A - 6 modules - Réf : BT346050

Description courte
L'alimentation 2 Fils A/V  BT346050 de Legrand offre une solution fiable et performante pour optimiser votre expérience audiovisuelle. Réf 346050
Compatible avec une gamme étendue de dispositifs, cet adaptateur assure une transmission fluide et de haute qualité des signaux vidéo. Son design compact et sa facilité d'utilisation en font l'accessoire idéal pour améliorer la connectivité de votre système audiovisuel.

Description produit complète
Alimentation et adaptateur vidéo pour portier - 110V à 240V
•

  Données techniques

  - Nombre de modules : 6
  - Tension d'alimentation : 110V à 240V - 50Hz
  - Sortie BUS : 27V=, sortie 1-2 : 28,5V=, 1,2A maximum sur l'ensemble des sorties
  - A utiliser sur les installations audio, vidéo ou mixtes audio/vidéo

  Conformité

  - Certifications : RoHS, NF
  - Protection : IP20

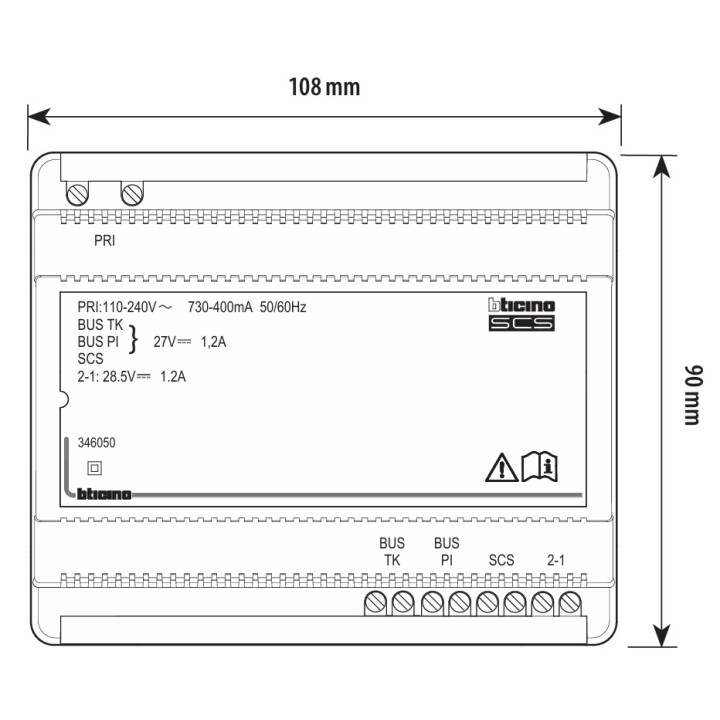

  Dimensions et poids

  - Largeur : 105 mm
  - Hauteur : 90 mm
  - Profondeur : 65 mm
  - Poids :  350g
Caractéristiques
Application	Vidéo
Tension d'entrée	240 V
Fréquence	50-60 Hz
Type de courant	AC
Tension de sortie	27 V
Classe de protection (IP)	IP20
Hauteur	90 mm
Largeur	105 mm
Profondeur	65 mm
Technique d'installation	Système bus
Circuit intégré d'ouverture de porte	Oui
Fonction de commande	Non
Fonction d'évaluation	Non
Nombre d'abonnés connectables	2
Affichages de service	Non
Mode de pose	Rail DIN
Blocage de la programmation	Non
EAN/Gencode	8005543545324
Alimentateur pour système à 2 FILS sous boîtier modulaire 6 DIN. Alimentation 110 – 240 Vca @ 50 – 60 Hz. Il fournit en sortie deux alimentations à très basse tension de sécurité (une sur les 3 bornes BUS TK, BUS PI et SCS, et une sur la borne 1 - 2) à utiliser alternativement et EN AUCUN CAS simultanément.
A utiliser sur les installations audio, vidéo ou mixtes audio/vidéo. L’adaptateur vidéo est intégré à l’appareil (la réf. 346830 ne doit par conséquent pas être utilisée), aussi, il est possible d’éviter d’utiliser le Nœud A/V (F441) ou la Matrice Multicanal (F441M) à condition que sur les bornes BUS PI et BUS TK ne soit pas dépassé un maximum de trois dérivations (MAX. 2 montants PI + 1 TK ou 1 montant PI + MAX 2 TK). Le dispositif permet également l’alimentation de systèmes de diffusion sonore.
Il peut être également utilisé comme alimentateur supplémentaire (sortie 1 - 2) pour l’alimentation locale des postes internes ou des postes externes prévus à cet effet (dans ce cas, aucune autre sortie ne peut être utilisée).
L’appareil est protégé électroniquement contre les surcharges et les courts-circuits.Il s’agit d’un dispositif de sécurité à double isolation SELV. L’installation doit être effectuée conformément aux normes en vigueur. Le dispositif NE DOIT PAS être configuré. Le standard DIN doit être adapté à la puissance totale des dispositifs installés.
ATTENTION : les sorties (BUS PI), (BUS TK) et (SCS) peuvent être utilisées simultanément en respectant l’absorption totale maximale de 1,2 A. ATTENTION : après une surcharge ou un court-circuit, couper l’alimentation pendant 5 minutes
Product Details
• Brand

• Reference
  LEGBT346050
• In stock
  9 Items
• ean13
  8005543545324
Data sheet
• Nombre de modules
  6
• Type Divers modulaires
  Transformateur
• Référence fabricant
  BT346050
Documents
Notice alimentation BT346050
Notice alimentation et adaptateur Legrand BT346050
 Télécharger (2.88MB)
