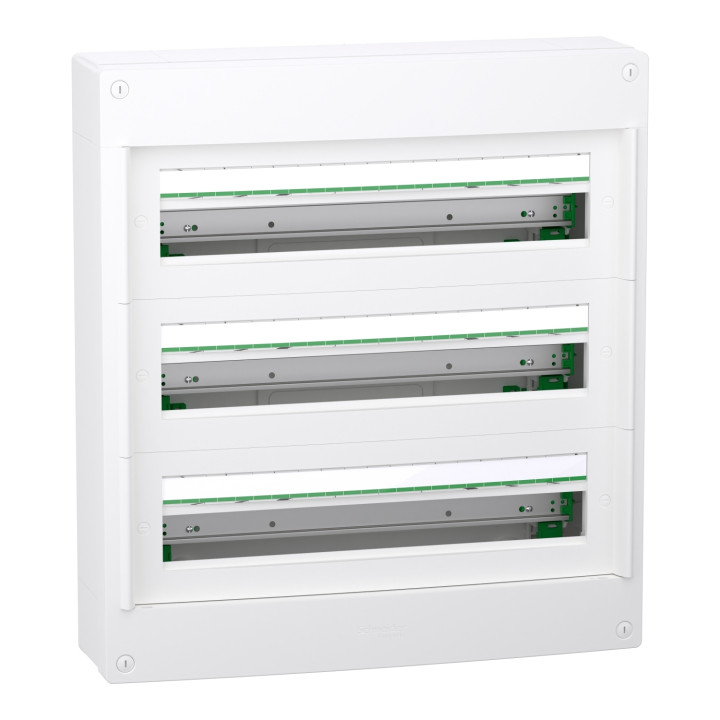

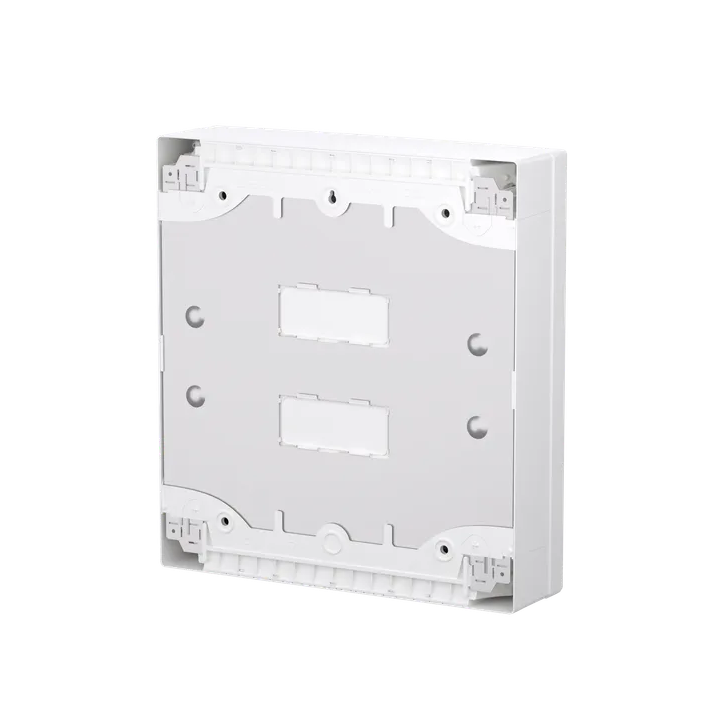

Schneider - PrismaSeT XS - Coffret saillie - 3R - 24M - sans porte - Réf : LVSXT324

Description courte
Le coffret électrique Schneider Prismaset LVSXT324, compatible avec le Resi9 embrochable (XE), offre une distribution intérieure compacte avec 3 rangées de 24 modules chacune.

Signé Schneider Electric, il est équipé d'un bornier de terre pour simplifier les raccordements, livré sans porte.

Sa conception de qualité assure sécurité et fiabilité, en offrant une solution pratique pour diverses applications en intérieur.
À associer à la porte référence : LVSXDP324

Description produit complète
• Coffret en saillie sans porte Prisma Set XS - 3 rangées - 24 modules - par Schneider Electric - LVSXT324.
• Entraxe des rails DIN ajustables : 125, 150 ou 175mm
•

  Données techniques

   - Nombre de modules : 72
  - Nombre de rangées : 3
  - Classe d'isolation électrique : Classe II
  - Type de plastron : Modulaire
  - Tension : 250 V
  - Tension assigné d'emploi : 400 V
  - Courant assigné d'emploie : 160 A
  - Entraxe entre les Rails : 150mm

  Dimensions et poids

  - Largeur : 550 mm
  - Hauteur : 600 mm
  - Profondeur : 148 mm
  - Poids : 8,260 kg



  * Photo de la vue éclaté non contractuelle
Principales
Gamme	PrismaSeT
Nom du produit	XS
Type de produit ou équipement	Boîtier
Type d'extensibilité	Coffret de répartition
Installation du coffret	En saillie
Complémentaires
Largeur	550 mm total:
hauteur	600 mm total:
Profondeur	148 mm total:
Profondeur interne	135 mm
Nombre de modules de 18 mm par rangée	24
Nombre de rangées horizontales	3
Nombre total de modules de 18 mm	72
Pas de 9 mm	144
Classe d'isolation électrique	Classe II
Equipement fournis	3 étiquette d'identification 3 protection d'étiquette 1 bornier 1 bande d'obturateur 1 porte à commander séparément 3 rail Din 4 matériel de fixation de câble 1 plaque arrière
Type de plastron	Modulaire
Type de rail	DIN symétrique compatible XE
Type de châssis plein	Sans châssis plein
Pièces amovibles	DIN rail
puissance dissipée en W	76 W
In courant assigné d'emploi	125 A
[Ui] tension assignée d'isolement	400 V
Entrée de câble	Câble ou tube Plaques découpées Jonction Plaques amovibles
nombre de borniers	1 terre avec 38 départs
Départs du bornier répartiteur	6 x 25 mm² + 42 x 4 mm² pour terre
Mode de raccordement	Connexion à vis (terre) , 3 x6…25 mm² Push-in (terre) , 21 x1,5…4 mm² (souple) Push-in (terre) , 21 x6 mm² (rigide ou semi-rigide)
Matière du coffret	Partie arrière :métal Habillage :techno plastique Plaque avant :techno plastique
poids	7,950 kg
Couleur	Habillage: blanc (RAL 9003) Plaque avant: blanc (RAL 9003)
Segment de marché	Résidentiel Petits bâtiments
Product Details
• Brand

• Reference
  SCHLVSXT324
• In stock
  1 Item
• isbn
  3606481073006
• ean13
  3606481073006
Data sheet
• Nombre de modules par Rangée
  24 Modules
• Type de pose
  Saillie - 1779712235
• Référence fabricant
  LVSXT324
