Schneider - PrismaSeT XS - Coffret saillie - 4R - 13M - sans porte - Réf : LVSXT413

Plus que 199 € avant la livraison gratuite

Paiement en 3X ou 4X avec ALMA

À partir de 199€

En savoir plus

Expédition aujourd'hui si commande passée avant 14H*

100 % paiement sécurisé

Description courte

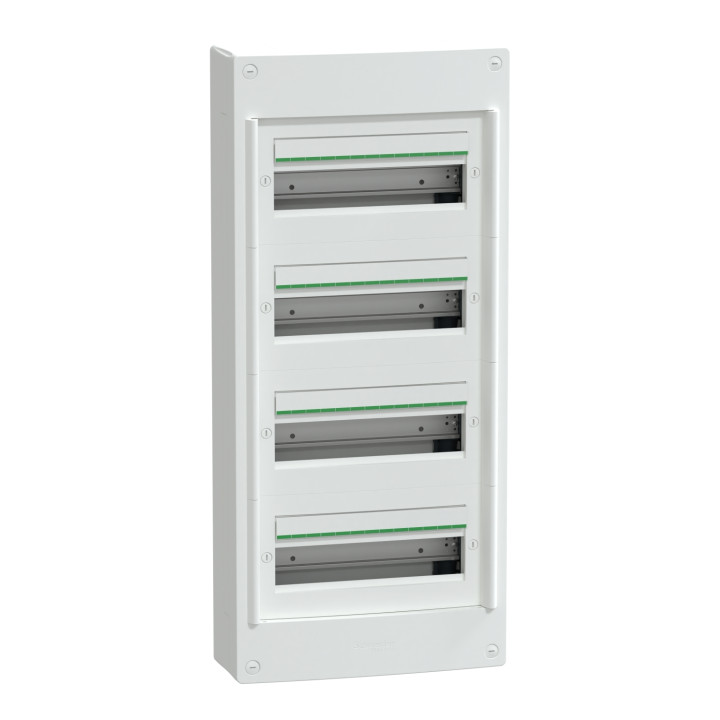

Le coffret électrique Schneider Prismaset LVSXT413, compatible avec le Resi9 embrochable (XE), offre une distribution intérieure compacte avec 4 rangées de 13 modules chacune.

Signé Schneider Electric, il est équipé d'un bornier de terre pour simplifier les raccordements, livré sans porte.

Sa conception de qualité assure sécurité et fiabilité, en offrant une solution pratique pour diverses applications en intérieur.
À associer à la porte référence : LVSXDP413

Description produit complète
• Coffret en saillie sans porte Prisma Set XS - 4 rangées - 13 modules - par Schneider Electric - LVSXT413.
• Entraxe des rails DIN ajustables : 125, 150 ou 175mm
•

  Données techniques

   - Nombre de modules : 52
  - Nombre de rangées : 4
  - Classe d'isolation électrique : Classe II
  - Type de plastron : Modulaire
  - Tension : 250 V
  - Tension assigné d'emploi : 400 V
  - Courant assigné d'emploie : 125 A
  - Entraxe entre les Rails : 150mm

  Dimensions et poids

  - Largeur : 336 mm
  - Hauteur : 750 mm
  - Profondeur : 127 mm
  - Poids : 4,660 kg

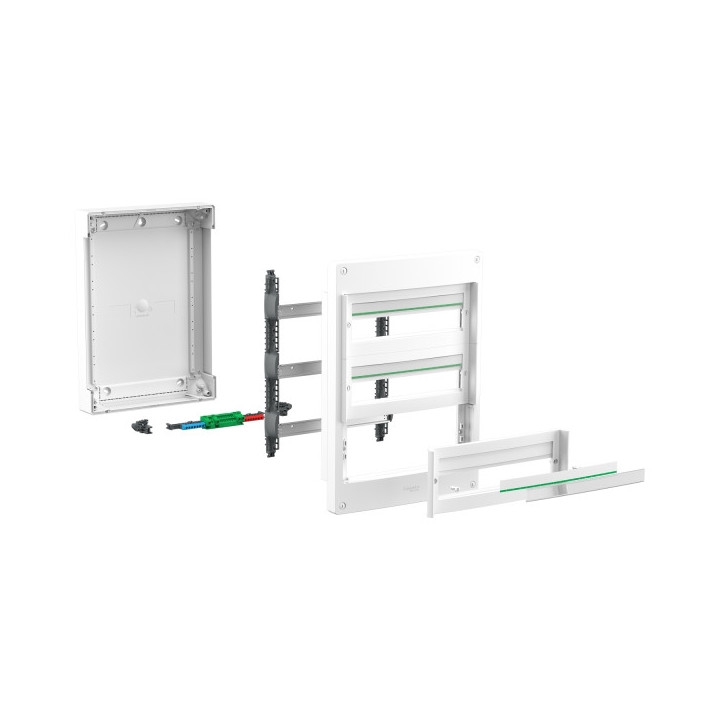

  * Photo de la vue éclaté non contractuelle
Principales
Gamme	PrismaSeT
Nom du produit	XS
Type de produit ou équipement	Boîtier
Type d'extensibilité	Coffret de répartition
Installation du coffret	En saillie
Complémentaires
Largeur	total: 336mm
hauteur	total: 750mm
Profondeur	total: 127mm
Profondeur interne	115 mm
Nombre de modules de 18mm par rangée	13
Nombre de rangées horizontales	4
Nombre total de modules de 18 mm	52
Pas de 9 mm	104
Classe d'isolation électrique	Classe II
Equipement fournis	4 étiquette d'identification 4 protection d'étiquette 3 borniers - PH / N / Terre 1 bande d'obturateur 4 rail Din 1 plaque arrière
Type de plastron	Modulaire
Type de rail	DIN symétrique - compatible XE
Type de châssis plein	Sans châssis plein
Pièces amovibles	DIN rail
puissance dissipée en W	53 W
In courant assigné d'emploi	90 A
[Ui] tension assignée d'isolement	400 V
Entrée de câble	Câble ou tube Plaques découpées Jonction Plaques amovibles
nombre de borniers	1 terre avec 28 départs
Départs du bornier répartiteur	6 x 25 mm² + 22 x 4 mm² pour terre
Mode de raccordement	Connexion à vis (terre) , 6 x de 6 à 25 mm² Push-in (terre) , 22 x 1,5…4 mm² (souple) /6mm² (rigide ou semi-rigide) Connexion a vis (Neutre et phase) : 1x35mm² et 6 x 16mm² chacun
Matière du coffret	Partie arrière :métal Habillage :techno plastique Plaque avant :techno plastique
poids	4,660 kg
Couleur	Habillage: blanc (RAL 9003) Plaque avant: blanc (RAL 9003)
Segment de marché	Résidentiel Petits bâtiments
Product Details
• Brand

• Reference
  SCHLVSXT413
• In stock
  7 Items
• isbn
  3606482041332
• ean13
  3606482041332
Data sheet
• Nombre de modules par Rangée
  13 modules
• Type de pose
  Saillie - 1779712235
• Référence fabricant
  LVSXT413
