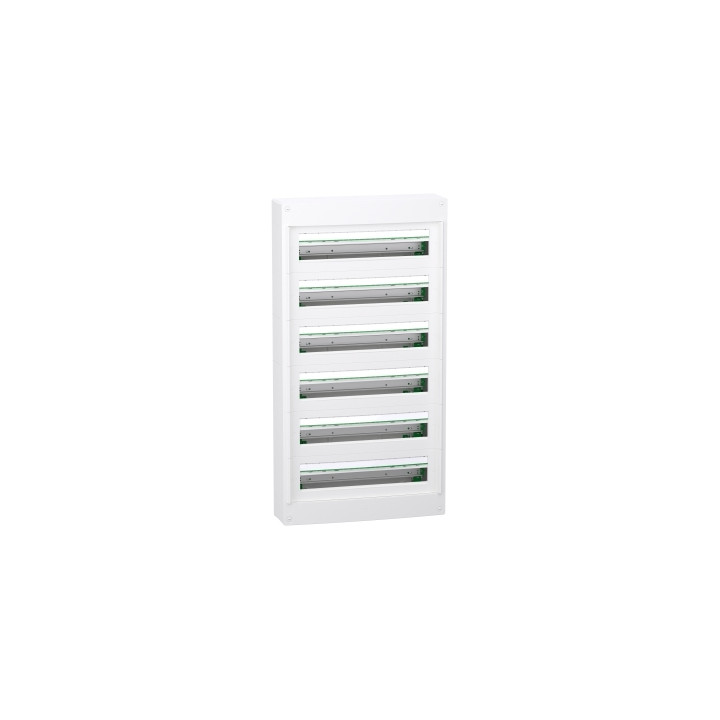

Schneider - PrismaSeT XS - Coffret saillie - 6R - 24M - sans porte - Réf : LVSXT624

Description courte
Le coffret électrique Schneider Prismaset LVSXT624, compatible avec le Resi9 embrochable (XE), offre une distribution intérieure compacte avec 6 rangées de 24 modules chacune.

Signé Schneider Electric, il est équipé d'un bornier de terre pour simplifier les raccordements, livré sans porte.

Sa conception de qualité assure sécurité et fiabilité, en offrant une solution pratique pour diverses applications en intérieur.
À associer à la porte référence : LVSXDP624

Description produit complète
• Coffret en saillie sans porte Prisma Set XS - 6 rangées - 24 modules - par Schneider Electric - LVSXT624.
• Entraxe des rails DIN ajustables : 125, 150 ou 175mm
•

  Données techniques

  - Nombre de modules : 144
  - Nombre de rangées : 6
  - Classe d'isolation électrique : Classe II
  - Type de plastron : Modulaire
  - Tension : 250 V
  - Tension assigné d'emploi : 400 V
  - Courant assigné d'emploie : 125 A
  - Entraxe entre les Rails : 150mm

  Dimensions et poids

  - Largeur : 550 mm
  - Hauteur : 1050 mm
  - Profondeur : 148 mm
  - Poids : 11,77 kg

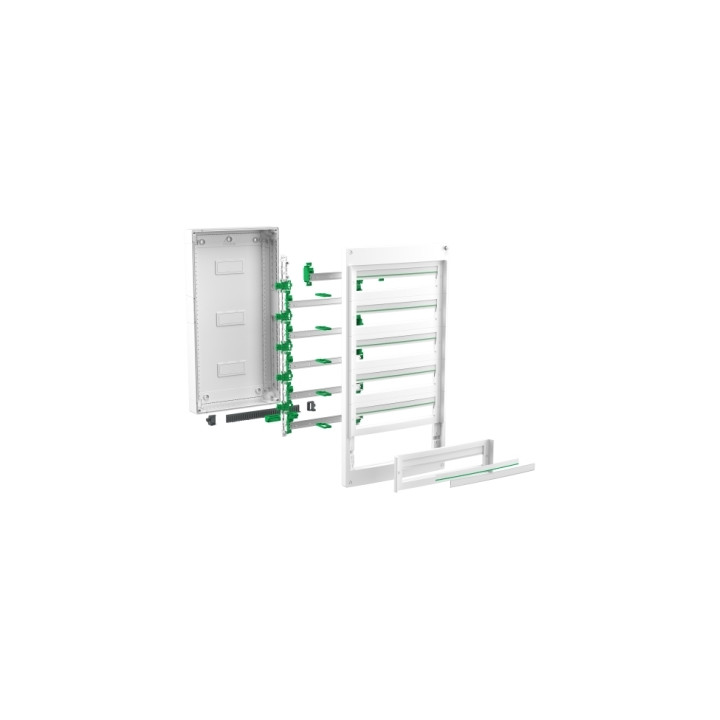

  * Photo de la vue éclaté non contractuelle
Caractéristique	Détails
Gamme	PrismaSeT
Nom du produit	XS
Type de produit ou équipement	Boîtier
Type d'extensibilité	Coffret de répartition
Installation du coffret	En saillie
Largeur	Total : 550 mm
Hauteur	Total : 1050 mm
Profondeur	Total : 148 mm
Profondeur interne	135 mm
Nombre de modules de 18 mm par rangée	24
Nombre de rangées horizontales	6
Nombre total de modules de 18 mm	144
Pas de 9 mm	288
Classe d'isolation électrique	Classe II
Équipements fournis	6 étiquettes d'identification 6 protections d'étiquette 1 bornier 2 bandes d'obturateur 1 porte à commander séparément 6 rails DIN 5 matériels de fixation de câble 1 plaque arrière
Type de plastron	Modulaire
Type de rail	DIN symétrique
Type de châssis plein	Sans châssis plein
Pièces amovibles	DIN rail
Puissance dissipée en W	100 W
[In] courant assigné d'emploi	125 A
[Ui] tension assignée d'isolement	400 V
Entrée câble	Câble ou tube
Plaques découpées	Jonction
Plaques amovibles	Oui
Nombre de borniers	1 terre avec 72 sortants
Départs du bornier répartiteur	9 x 25 mm² + 63 x 4 mm² pour terre
Mode de raccordement	Connexion à vis (terre) : 6 x 6…25 mm² Push-in (terre) : 42 x 1,5…4 mm² (souple) Push-in (terre) : 42 x 6 mm² (rigide ou semi-rigide)
Matière du coffret	Partie arrière : métal Habillage : techno plastique Plaque avant : techno plastique
Poids du produit	11,77 kg
Couleur	Habillage : blanc (RAL 9003) Plaque avant : blanc (RAL 9003)
Segment de marché	Résidentiel Petits bâtiments
Environnement
Tenue au feu	Habillage : 750 °C conforme à CEI 60695-2-11 Plaque avant : 750 °C conforme à CEI 60695-2-11
Degré de protection IP	IP30 sans porte IP40 avec porte
Tenue aux chocs IK	IK08 sans porte IK09 avec porte
Catégorie de surtension	II
Température de l'air ambiant en fonctionnement	-25…60 °C
Normes	CEI 60670-1 CEI 60670-24 CEI 61439-1 CEI 61439-3
Labels qualité	IMQ
