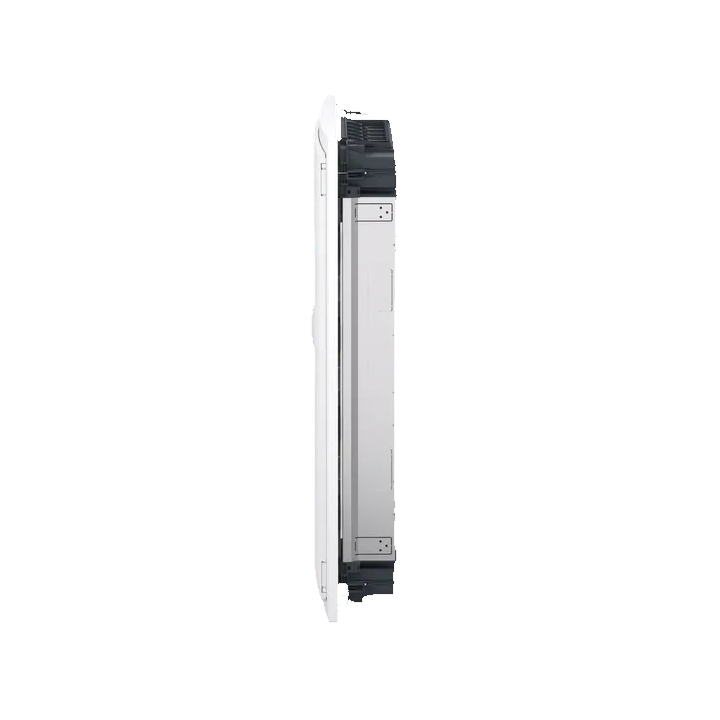

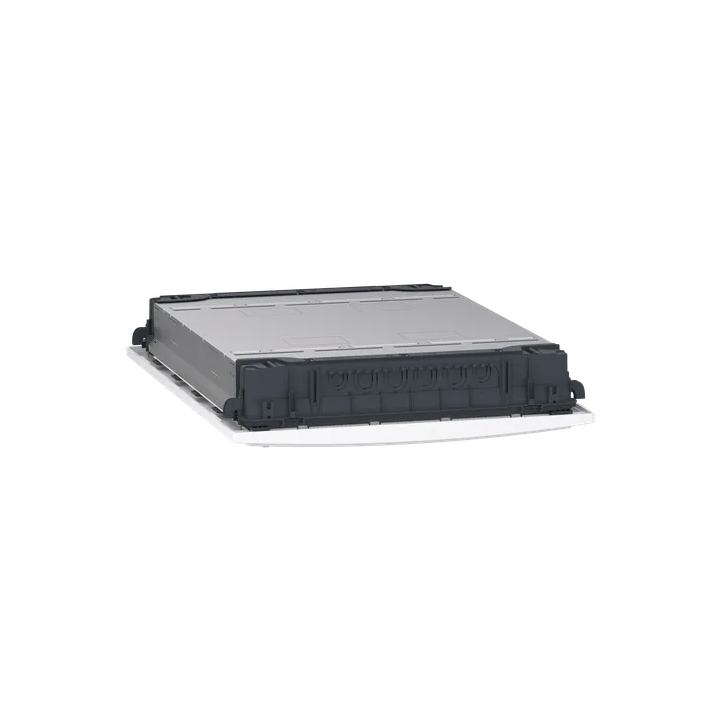

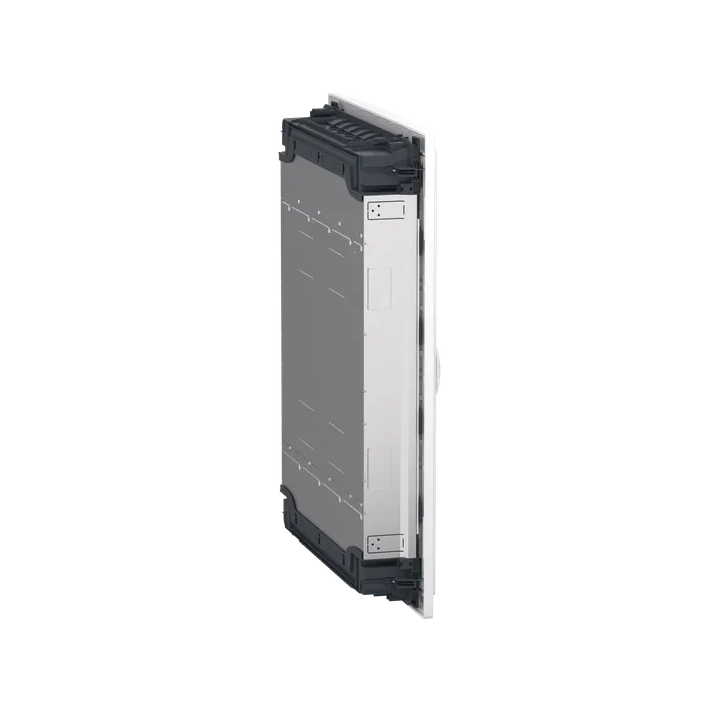

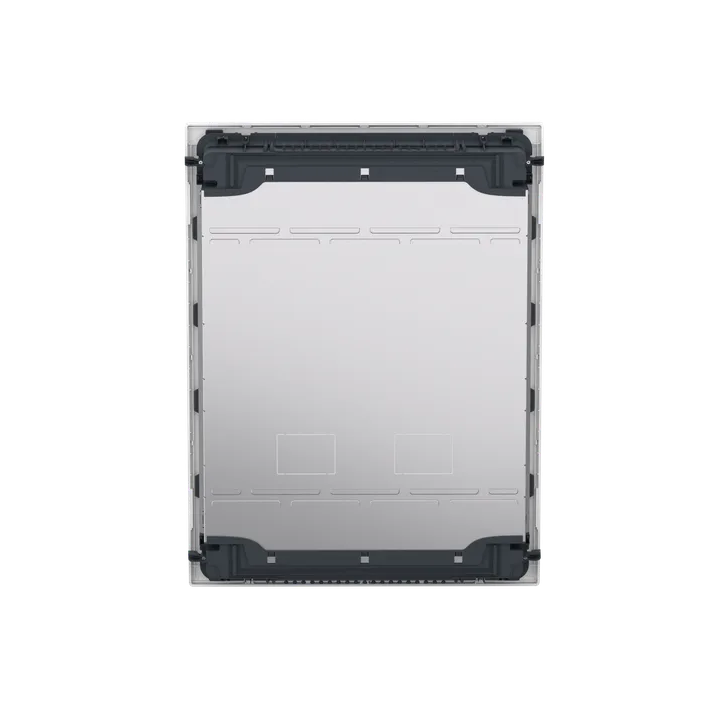

Schneider - PrismaSeT XS - Coffret encastré - 4R - 24M - avec porte - Réf: LVSXG424

Description courte
Schneider - Prisma Set XS - Coffret encastré 4 rangées 24 modules (96 modules) - avec porte - Réf : LVSXG424
Le coffret de répartition Prisma Set XS de Schneider Electric, offre une solution complète avec 4 rangées de 24 modules.

Pour facilité les raccordements électriques, il comprend un bornier de terre, un bornier de phase, un bornier de neutre, trois obturateur, ainsi qu'un kit de fixation adapté à la plaque de plâtre destinée à recevoir votre coffret encastré.

De plus, les rails DIN sont compatibles avec les répartiteurs XE de Schneider

Livré sans porte, ce coffret complet est adapté au résidentiel et petit tertiaire, certifié Green Premium pour des performances durables.

Dimensions encastrées de 618x780x86 mm.

Description produit complète
Schneider - PrismaSeT XS - Coffret encastré - 4R - 24M - avec porte - Réf: LVSXG424
• Entraxe des rails DIN ajustables : 125, 150 ou 175mm
•

  Données techniques

  - Nombre de modules : 96
  - Nombre de rangées : 4
  - Classe d'isolation électrique : Classe II
  - Type de plastron : Modulaire
  - Tension : 250 V
  - Tension assigné d'emploi : 400 V
  - Courant assigné d'emploie : 125 A
  - Entraxe entre les Rails : 150mm

  Dimensions et poids

  - Largeur : 648 mm
  - Hauteur : 810 mm
  - Profondeur : 129 mm
  - Poids : 18,510 kg



  Dimensions (Encastrés)

  - Largeur : 618 mm
  - Hauteur : 780 mm
  - Profondeur : 86 mm


Caractéristique	Détails
Gamme	PrismaSeT
Nom du produit	XS
Type de produit ou équipement	Boîtier
Type d'extensibilité	Coffret de répartition
Installation du coffret	Encastré
Largeur	Total : 648 mm Incorporé : 618 mm
Hauteur	Total : 810 mm Incorporé : 780 mm
Profondeur	Total : 129 mm Incorporé : 86 mm
Profondeur interne	80 mm
Nombre de modules de 18 mm par rangée	24
Nombre de rangées horizontales	4
Nombre total de modules de 18 mm	96
Pas de 9 mm	192
Classe d'isolation électrique	Classe II
Équipements fournis	4 étiquettes d'identification 4 protections d'étiquette 3 borniers 1 bande d'obturateur 1 porte à commander séparément 4 rails DIN 1 plaque arrière
Type de plastron	Modulaire
Type de rail	DIN symétrique
Type de châssis plein	Sans châssis plein
Puissance dissipée en W	110 W
[In] courant assigné d'emploi	125 A
[Ui] tension assignée d'isolement	400 V
Entrée câble	Câble ou tube
Plaques découpées	Plaques amovibles
Nombre de borniers	1 terre avec 38 sortants 1 neutre avec 7 sortants 1 phase avec 7 sortants
Départs du bornier répartiteur	6 x 25 mm² + 32 x 4 mm² pour terre 1 x 35 mm² + 6 x 16 mm² pour neutre 1 x 35 mm² + 6 x 16 mm² pour phase
Mode de raccordement	Connexion à vis (terre) : 6 x 6…25 mm² Push-in (terre) : 32 x 1,5…4 mm² (souple) Push-in (terre) : 32 x 6 mm² (rigide ou semi-rigide) Connexion à vis (neutre) : 1 x 35 mm² Connexion à vis (neutre) : 6 x 16 mm² Connexion à vis (phase) : 1 x 35 mm² Connexion à vis (phase) : 6 x 16 mm²
Matière du coffret	Partie arrière : techno plastique Habillage : techno plastique Plaque avant : techno plastique
Poids du produit	3,300 kg
Couleur	Habillage : blanc (RAL 9003) Plaque avant : blanc (RAL 9003)
Segment de marché	Résidentiel Petits bâtiments
Tenue au feu	Plaque arrière : 850 °C conforme à CEI 60695-2-11 Habillage : 750 °C conforme à CEI 60695-2-11 Plaque avant : 750 °C conforme à CEI 60695-2-11
Degré de protection IP	IP30 sans porte IP40 avec porte
Tenue aux chocs IK	IK08 sans porte IK09 avec porte
Catégorie de surtension	II
Température de l'air ambiant en fonctionnement	-25…60 °C
Normes	CEI 60670-1 CEI 60670-24 CEI 61439-1 CEI 61439-3
Labels qualité	IMQ
A quoi sert le produit ? Où l'installer ?

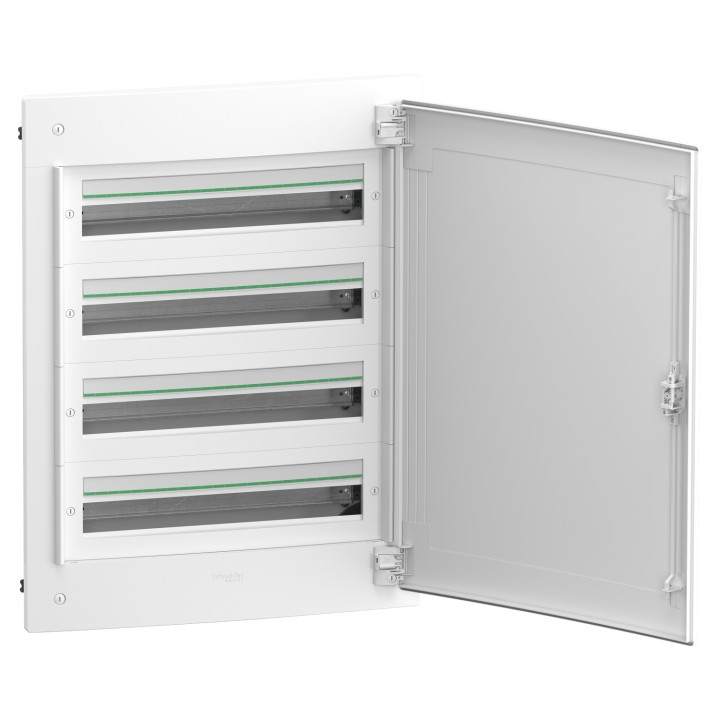

Ce coffret PrismaSeT XS est un coffret de distribution électrique encastrable, en plastique, composé de 4 rangées de 24 modules de 18mm, avec des degrés de protection IP30 et IK08 sans porte. Il peut accueillir tous types d'appareillages modulaires. Compatibles avec nos produits embrochables (XE), ce coffret est dédié à une installation en intérieur et est destiné aux secteurs résidentiel et tertiaire. Le coffret, le plastron et la porte de couleur blanche (RAL 9003) rendent plus esthétique vos équipements. La classe d'isolation électrique est de classe II.
