Schneider Odace - Bouton poussoir avec voyant témoin bleu - 10A - 250V - Réf : S520206 + S520291

Description courte

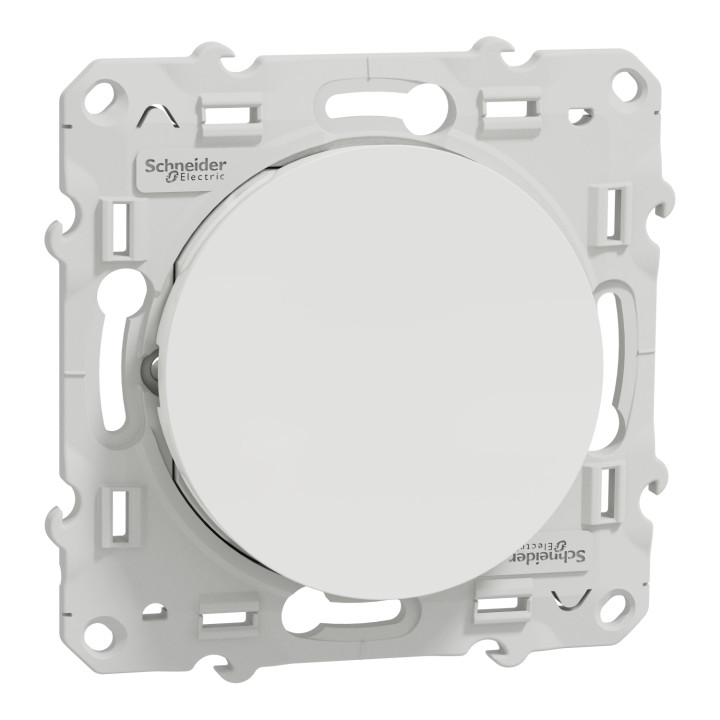

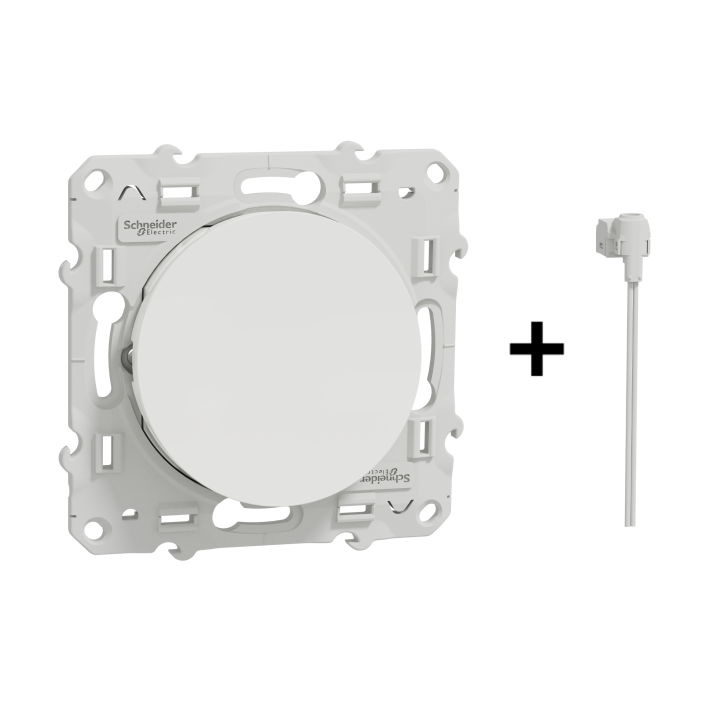

Bouton Poussoir Odace Blanc 10A - Schneider + voyant témoin bleu
Ce bouton poussoir Odace blanc 10A de Schneider est équipé de bornes automatiques pour un raccordement rapide et sans outil. Il permet l'allumage et l'extinction de tout type d'éclairage par simple pression.
Équipé d'un voyant témoin, à associer avec une plaque de finition.
Veillez à bien effectuer le câblage de ce produit pour un bon fonctionnement. (Retour lampe et neutre derrière le BP)

Description produit complète
•

  Données techniques

   - Nombre de modules : 2
   - Mode de fixation : À vis
   - Nombre de bascule : 1
   - Finition : Blanc
   - Raccordement : Bornes auto
   - Courant assigné : 10 A
   - Tension : 250 V
   - Durée de vie : 20 000 cycles ON/OFF

  Conformité

   - Certifications : RoHS, NF
   - Normes : 2006/95/EEC, EN60669-2
   - Étanchéité : IK04, IP21D

  ** ATTENTION a bien effectué le câblage de ce produit pour un bon fonctionnement **

•

  Dimensions et poids

   - Largeur : 71 mm
   - Hauteur : 71 mm
   - Profondeur : 33,6 mm
   - Profondeur d'encastrement : 18,75 mm
   - Poids : 40 g

Principales	Détails		Complémentaires	Détails
Gamme de produit	Odace		Type de produit ou équipement	DEL
Type de produit ou équipement	Bouton-poussoir		Application spécifique du produit	Lampe de rechange
Présentation du produit	Mécanisme avec support de fixation		Type d'emballage	Capot de protection
Application	Éclairage		Couleur de la source lumineuse	Bleu
Montage de l'appareil	Encastré		Destination du produit	Support de fixation
Type de technologie	Électromécanique		Mode de fixation	Clipsable
Nombre de touches	1		Nuance de la couleur	Gris (RAL 7030)
Commande	Bouton-poussoir		Échauffement	25 °C
Equipement inclus	Télérupteur		Consommation électrique	0,15 mA
Mode de fixation	Par vis		Nombre de câbles	2
Nuance de la couleur	Blanc (RAL 9003)		Matière	PC (polycarbonate) GF10 FR: enveloppe
Finition de la surface	Brillant		Profondeur d'encastrement	12,5 mm
Type d'emballage	Capot de protection		Poids du produit	0,001 kg
Courant assigné d'emploi	10 A		Environnement	Température ambiante de stockage: -5…50 °C, Température de l'air ambiant en fonctionnement: 5…45 °C
Tension assignée de service (Us)	250 V		Normes	EN 60669-1, 2006/95/EEC
Type de réseau	CA		Certifications du produit	LCIE: NF 619318A, N, NF
Fréquence du réseau	50/60 Hz		Caractéristique d'environnement	Pétrole, Huile, Liquide de nettoyage pour vitres, Résistant aux UV, Décolorant, Alcool, Savon liquide, Acétone
Capacité minimum de coupure de la charge	200 opérations à 1,25 In et 1,1 Un cos φ = 0,3
Durée de vie en cycles	20000 cycles à ON / OFF (cosφ = 0,6 et Ue nominal)
Durée de vie électrique	20000 cycles à ON / OFF (cosφ = 0,6 et Ue nominal)
Nombre de sorties	2 bornes sans vis
Forme de la tête de vis	Pozidriv N°1
Capacité de serrage des bornes	1 x 1,5…2 x 2,5 mm² pour rigide câble(s)
Longueur de dénudage des fils	12 mm
Indication de tension	Éclairage
Matière	Plastique anti-UV: plaque centrale, PBT (polybutylene terephthalate) GF30: plaque de finition, PC (polycarbonate) GF10 FR: enveloppe
Hauteur	71 mm
Largeur	71 mm
Profondeur	33,6 mm
Profondeur d'encastrement	18,75 mm
Poids du produit	0,04 kg
Résistance aux agents chimiques	Résistant à l'alcool (70%), alcool (96%), acide lactique, ammonium quaternaire dilué, javellisant dilué, ammoniaque dilué, eau savonneuse, lave vitre, peroxyde d'hydrogène 10 volumes, hexane
