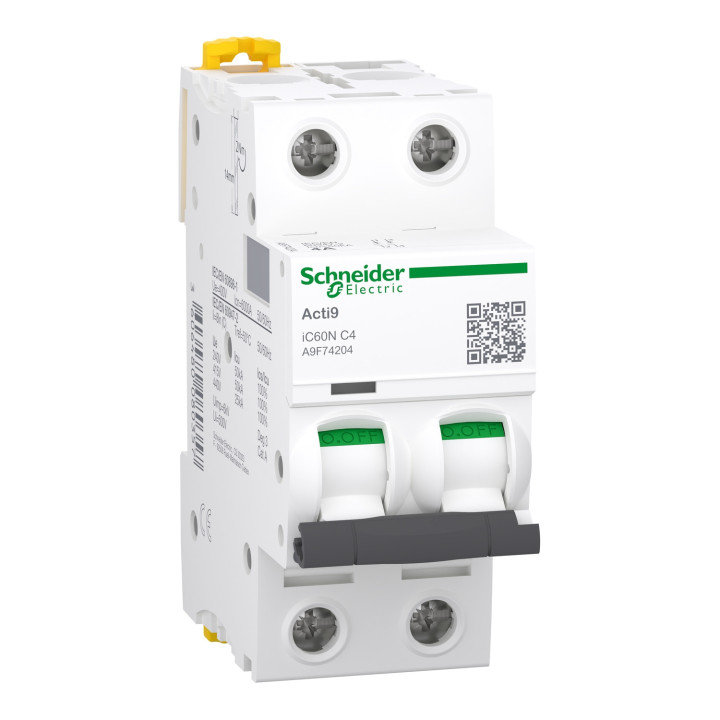

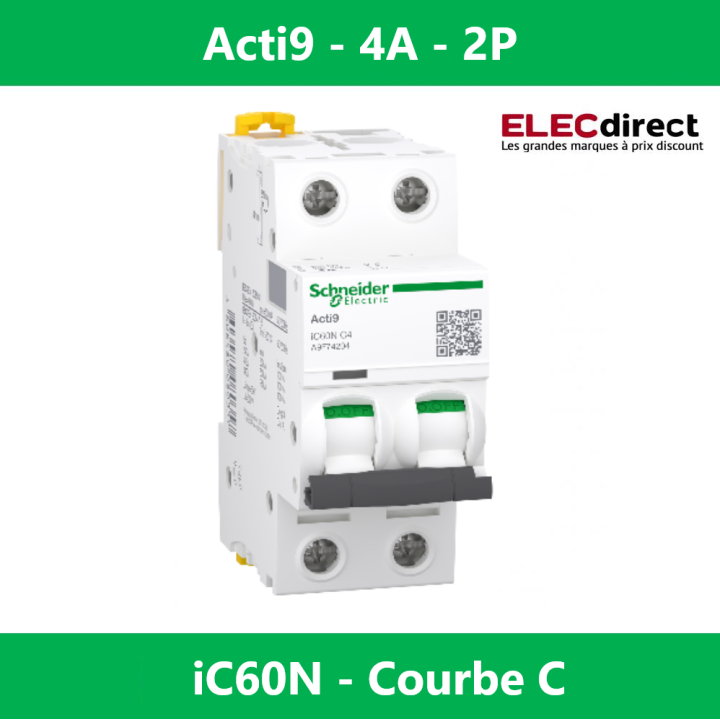

Schneider - Acti9 - IC60N - Disjoncteur - 2P - 4A - 6kA - courbe C - Réf : A9F74204

Description courte
Le disjoncteur Schneider Acti9 iC60N 4A 2P (Réf : A9F74204) protège les installations électriques dans les secteurs tertiaire et industriel.
Il offre une protection magnétothermique courbe C avec un courant assigné de 4A et une capacité de coupure de 50kA à 400V.
Il dispose d'une bandelette verte visible pour indiquer l'état du circuit.
Ce disjoncteur bipolaire garantit une protection efficace des deux pôles.

Description produit complète
Caractéristiques	Valeurs
Application	Distribution
Gamme	Acti9
Nom du produit	Acti9 iC60
Type de produit ou équipement	Disjoncteur miniature
Nom de l'appareil	iC60N
Description des pôles	2P
Nombre de pôles protégés	2
En cours d'affectation d'emploi	4 Un
Type de réseau	CA, CC
Type de déclencheur	Thermique-magnétique
Courbe de déclenchement	C
Pouvoir de coupure	6000 A Icn à 400 V CA 50/60 Hz conforme à EN/CEI 60898-1, 50 kA Icu à 12...133 V CA, etc.
Catégorie d'emploi	Catégorie A se conformer à EN 60947-2, CEI 60947-2
Aptitude au sectionnement	Oui conforme à EN 60898-1, EN 60947-2
Normes	EN 60947-2, CEI 60947-2, EN 60898-1, CEI 60898-1
Étiquettes de qualité	NF
Fréquence du réseau	50/60 Hz
Déclenchement magnétique	8 x +/- 20 %
Pouvoir de coupure de service (Ics)	50 kA 100 % (220...240 V CA, 380...415 V CA, etc.)
Classe de limitation	3 conforme à EN 60898-1, CEI 60898-1
Tension assignée d'isolement (Ui)	500 V CA 50/60 Hz conforme à EN 60947-2, CEI 60947-2
Tension assignée de tenue aux chocs (Uimp)	6 kV conforme à EN 60947-2, CEI 60947-2
Coupure pleinement apparente	Oui
Type de commande	Par maneton
Indication de tension	Signalisation de déclenchement
Mode d'installation	Fixe
Support de montage	Rail DIN
Compatibilité des répartiteurs, peigne, jeu de barres	Haut ou bas : OUI, Pas de 9 mm
Hauteur	85 mm
Largeur	36 mm
Profondeur	78,5 mm
Poids du produit	0,25 kg
Couleur	Blanc
Endurance mécanique	20 000 cycles
Durée de vie électrique	10 000 cycles
Mode de raccordement	Bornier simple (haut ou bas) 1...25 mm² rigide, 1...16 mm² souple
Longueur de dénudage des fils	14 mm pour connexion haut ou bas
Couple de serrage	2 Nm haut ou bas
Protection différentielle	Bloc séparé
Degré de protection IP	IP20 conforme aux normes CEI 60529, EN 60529
Degré de pollution	3 conforme à EN 60947-2, CEI 60947-2
Catégorie de surtension	IV
Tropicalisation	2 conforme à la norme CEI 60068-1
Humidité relative	95 % à 55 °C
Altitude de fonctionnement	0...2000 m
Température de l'air ambiant en fonctionnement	-35…70 °C
Température ambiante de stockage	-40…85 °C
Product Details
• Brand

• Reference
  SCHA9F74204
• isbn
  3606480080937
• ean13
  3606480080937
Data sheet
• Gamme
  ACTI9 IC60N
• Type Disjoncteur
  Courbe C
• Nombre de pôles
  Bi
• Intensité
  4A
• Référence fabricant
  A9F74204
