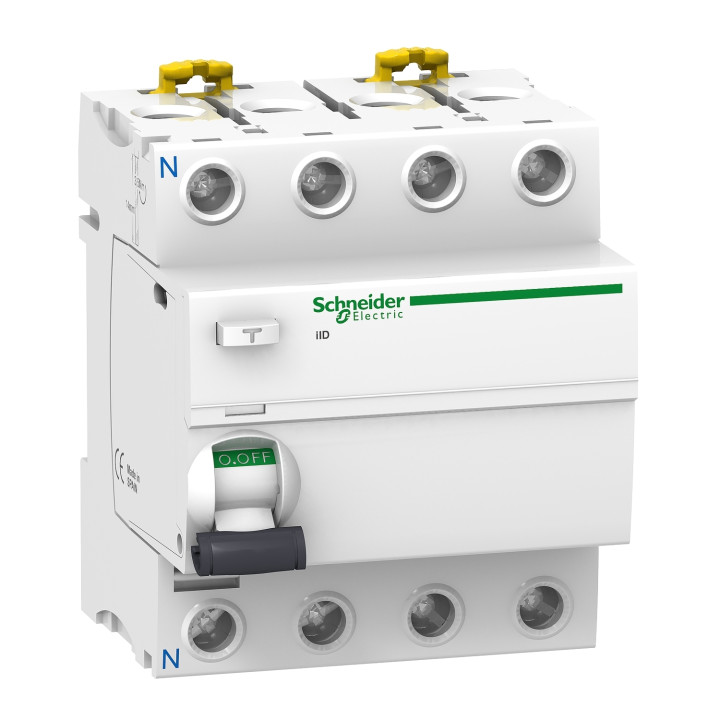

Schneider - Inter diff iID 4P 63A Acti9 - 30mA - AC - EU - Réf : A9R41463

Description courte
L'interrupteur différentiel RCCB 63A Acti9, de la marque Schneider, vous permettra d'ajouter la protection des personnes à votre tableaux électrique grâce à cet interrupteur différentiel qui s'applique parfaitement aux bâtiments tertiaires et industriels.
Produit extrait de la gamme Europe de Schneider.
Alimentez une rangée de disjoncteurs ou répartiteur aisément en raccordant cet interrupteur différentiel 63A 30mA en filaire.
Vous pouvez installer cette gamme de produit Europe seulement si vous respectez la filiation avec des gammes et de coupure similaire afin de garantir la sécurité et le bon contrôle de vos raccordements.
Assurez vous du fonctionnement optimal de cet interrupteur différentiel Schneider en utilisant le bouton test présent sur celui-ci.
Bobine MX associé : A9A26946

Description produit complète
Interrupteur différentiel iID 63A 4P
•

  Données techniques

  - Nombre de modules : 4
  - Nombre de pôles : 4P
  - Courant assigné : 63A
  - Sensibilité du différentiel : 30 mA
  - Type : Type AC
  - Tension assigné : 380...415V

  Conformité

    - Certifications : EN/CEI 61008-1
    - Étanchéité : IK04, IP20 / IEC 60529

  Dimensions et poids

  - Largeur : 72 mm
  - Hauteur : 91 mm
  - Profondeur : 73.5 mm
  - Poids : 370 g
Caractéristiques
Gamme	Acti 9
Nom du produit	Acti 9 iID - RCCB
Type de produit ou équipement	Interrupteur différentiel
Nom de l'appareil	IID
Description des pôles	4P
Position du pôle neutre	Gauche
In courant assigné d'emploi	63 A
Type de réseau	CA
Sensibilité du différentiel	30 mA
Temporisation	Instantané
Type	Type AC
Position de l'appareillage dans l'installation	Départ
Fréquence du réseau	50/60 Hz
[Ue] tension assignée d'emploi	380...415 V CA 50/60 Hz
Technologie différentiel	Indépendant de la tension
Pouvoir assigné de coupure et fermeture	Idm 1500 A Im 1500 A
Courant nominal de court-circuit conditionnel	10 kA
[Ui] tension d'isolement	500 V CA 50/60 Hz
[Uimp] tension assignée de tenue aux chocs	6 kV
Courant de pointe	250 A
Coupure pleinement apparente	Oui
Type de commande	Par maneton
Mode d'installation	Encliquetable
Support de montage	Rail DIN
Pas de 9 mm	8
Hauteur	91 mm
Largeur	72 mm
Profondeur	73,5 mm
Poids du produit	0,37 kg
Couleur	Blanc
Endurance mécanique	20000 cycle
Durée de vie électrique	AC-1 : 15000 cycle
Verrouillages optionnels	Dispositif de cadenassage
Mode de raccordement	Terminal simple haut ou bas1…35 mm² rigide Terminal simple haut ou bas1…25 mm² souple Terminal simple haut ou bas1…25 mm² flexible avec embout
Longueur de dénudage des fils	14 mm pour haut ou bas connexion
Couple de serrage	3,5 N.m haut ou bas
Normes	EN/CEI 61008-1
Degré de protection IP	IP20 conforming to CEI 60529 IP40 (boîtier modulaire) conforming to CEI 60529
Degré de pollution	3
Compatibilité électromagnétique	Tenue aux ondes 8/20 µs, 250 A se conformer à EN/CEI 61008-1
Température de fonctionnement	-5…60 °C
Température ambiante de stockage	-40…85 °C
Produit extrait de la gamme Europe de Schneider.
Product Details
• Brand

• Reference
  SCHA9R41463
• In stock
  21 Items
• ean13
  3606480089107
Data sheet
• Gamme
  Acti9 iID
• Nombre de pôles
  Tetra
• Intensité
  63A
• Nombre de modules
  4
• Connexion
  À vis - 1779712235
• Type interrupteur différentiel
  Type AC - 1779712235
• Référence fabricant
  A9R41463
