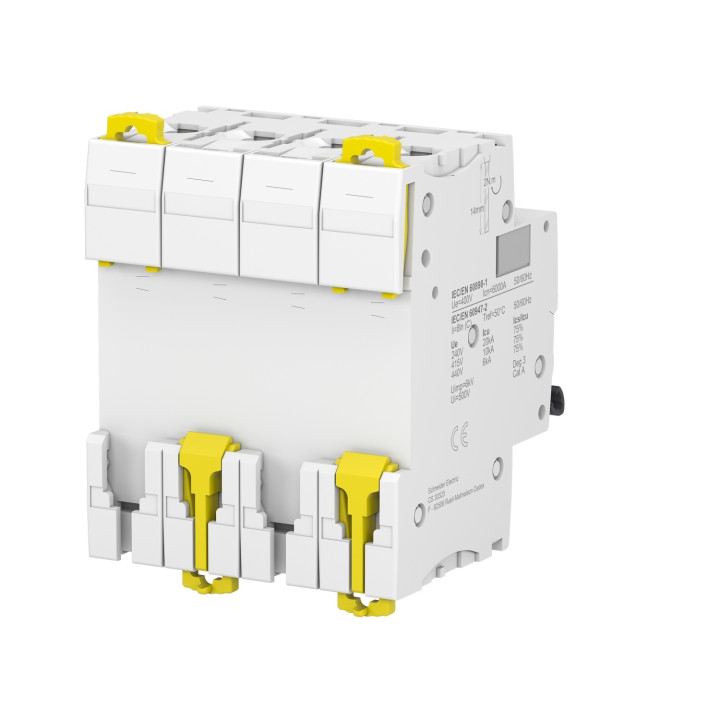

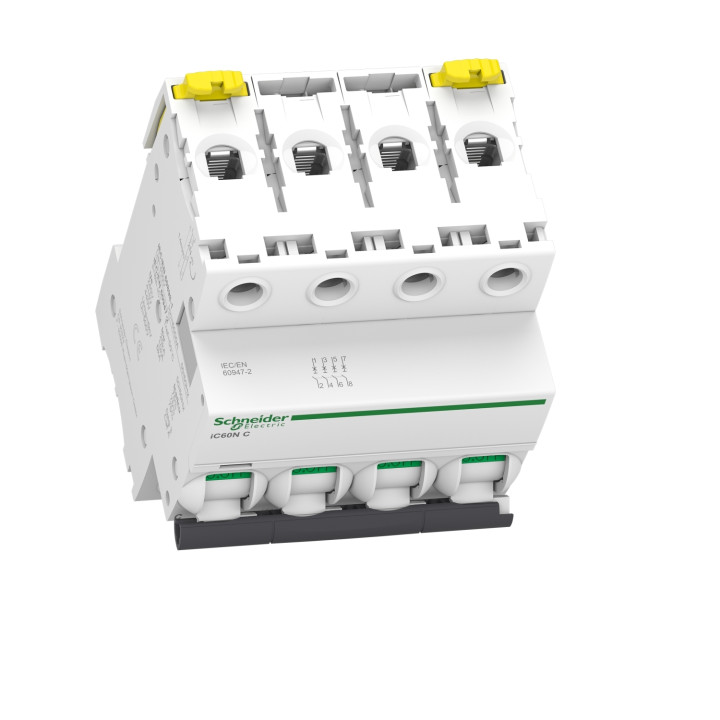

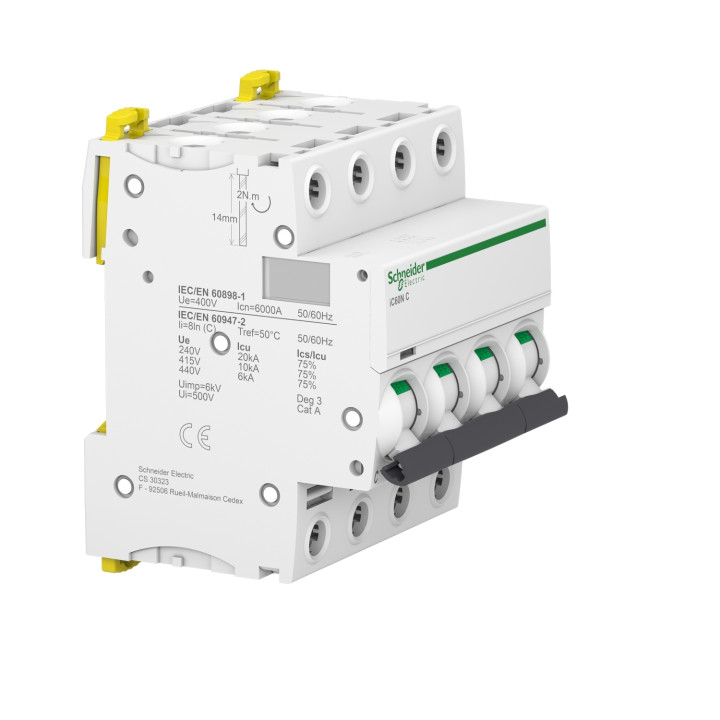

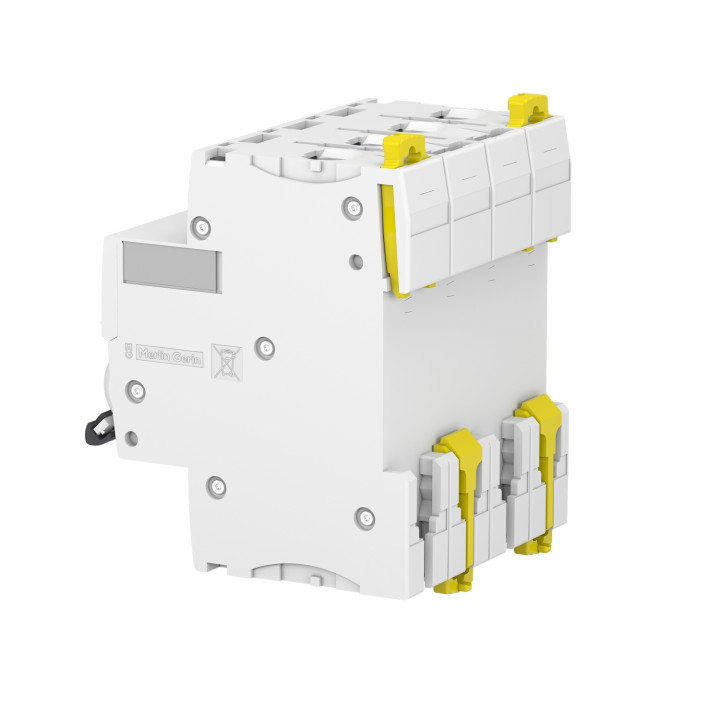

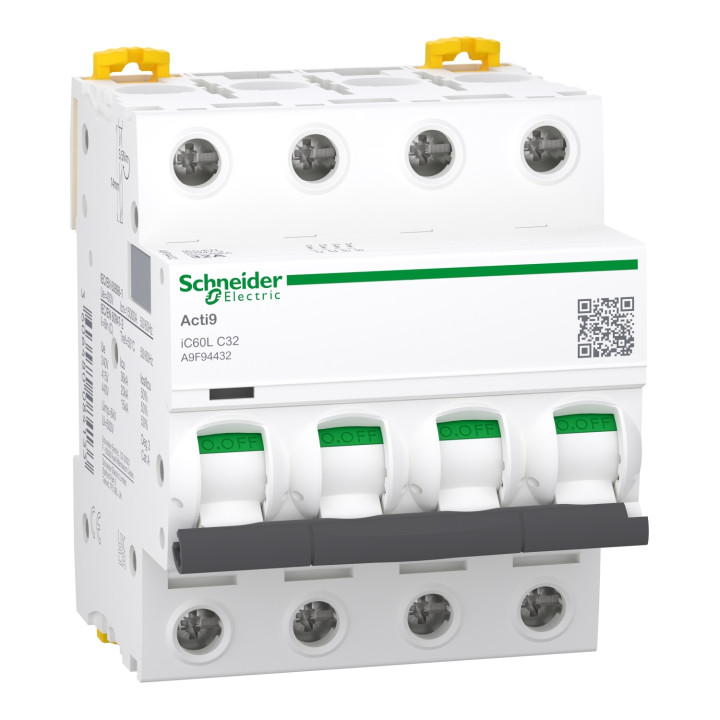

Schneider - Acti9 - iC60L - Disjoncteur - 4P - 32A - 15kA - courbe C - Réf : A9F94432

Plus que 199 € avant la livraison gratuite

Paiement en 3X ou 4X avec ALMA

À partir de 199€

En savoir plus

Expédition aujourd'hui si commande passée avant 14H*

100 % paiement sécurisé

Description courte
Ce disjoncteur Schneider de la gamme Acti9 iC60L est un disjoncteur tétrapolaire (4P) de 32A , avec un pouvoir de coupure de 15kA . Ce modèle est doté d'une courbe de déclenchement de type C .
Référence : A9F94432.

Description produit complète
Schneider - Acti9 - iC60L - Disjoncteur - 4P - 32A - 15kA - courbe C - Réf : A9F94432
Compatible avec les blocs Vigi iC60, références A9Q14440, A9Q11440 et A9Q31440
Caractéristique	Détail
Application	Distribution
Gamme	Acti9
Nom du produit	Acti9 iC60
Type de produit ou équipement	Disjoncteur miniature
Nom de l'appareil	iC60L
Description des pôles	4P
Nombre de pôles protégés	4
En cours d'affectation d'emploi	32 A
Type de réseau	CA, CC
Type de déclencheur	Thermique-magnétique
Courbe de déclenchement	C
Pouvoir de coupure	15000 A Icn à 400 V CA (EN/CEI 60898-1) 70 kA Icu à 12…133 V CA (EN/CEI 60947-2) 15 kA Icu à 440 V CA (EN/CEI 60947-2) 20 kA Icu à 380…415 V CA (EN/CEI 60947-2) 15 kA Icu à 220...250 V CC (EN/CEI 60947-2)
Catégorie d'emploi	Catégorie A (EN 60947-2, CEI 60947-2)
Aptitude au sectionnement	Oui (EN 60898-1, EN 60947-2, CEI 60898-1, CEI 60947-2)
Normes	EN 60947-2, CEI 60947-2, CEI 60898-1, EN 60898-1
Fréquence du réseau	50/60 Hz
Déclenchement magnétique	8 x ± 20 %
[Ics] pouvoir assigné de coupure de service	18 kA 50 % (EN 60947-2, CEI 60947-2 - 220...240 V CA) 10 kA 50 % (EN 60947-2, CEI 60947-2 - 380...415 V CA) 7,5 kA 50 % (EN 60947-2, CEI 60947-2 - 440 V CA) 35 kA 50 % (EN 60947-2, CEI 60947-2 - 12…133 V CA) 7500 A 50 % (EN 60898-1, CEI 60898-1 - 400 V CA) 20 kA 100 % (EN 60947-2, CEI 60947-2 - 180…250 (CC V)
Classe de limitation	3 (EN 60898-1, CEI 60898-1)
[Ui] tension assignée d'isolement	500 V CA (EN 60947-2, CEI 60947-2)
[Uimp] tension assignée de tenue aux chocs	6 kV (EN 60947-2, CEI 60947-2)
Coupure pleinement apparente	Oui
Type de commande	Par maneton
Indication de tension	Signalisation de déclenchement
Mode d'installation	Fixe
Support de montage	Rail DIN
Compatibilité des répartiteurs, peignes, jeux de barres	Haut ou bas : OUI
Pas de 9 mm	8
Dimensions (H x L x P)	85 mm x 72 mm x 78,5 mm
Poids du produit	0,5 kg
Couleur	Blanc
Durée de vie mécanique	20 000 cycles
Durée de vie électrique	10 000 cycles
Raccordement	Borne simple (haut ou bas) 1…35 mm² rigide Borne simple (haut ou bas) 1…25 mm² souple
Longueur de dénudage des fils	14 mm (haut ou bas)
Couple de serrage	3,5 Nm (haut ou bas)
Protection différentielle	Bloc séparé
Degré de protection IP	IP20 (CEI 60529, EN 60529)
Degré de pollution	3 (EN 60947-2, CEI 60947-2)
Catégorie de surtension	IV
Tropicalisation	2 (CEI 60068-1)
Humidité relative	95 % à 55 °C
Altitude de fonctionnement	0...2000 m
Température ambiante de fonctionnement	-35…70 °C
Température ambiante de stockage	-40…85 °C
Le disjoncteur Acti9 iC60L 4P 32A est conçu pour protéger, surveiller et contrôler les installations électriques dans les bâtiments industriels et tertiaires. D'une largeur de 8 pas de 9 mm, il se monte facilement sur rail DIN. Les performances de l'Acti9 iC60N sont conformes aux normes NF EN 60947-2 et 60898-1, garantissant une sécurité et une fiabilité optimales.
Certifié Green Premium, ce disjoncteur est un produit respectueux de l'environnement, répondant aux critères de durabilité et d'efficacité énergétique. Il est également conforme à la norme ROHS UE, garantissant l'absence de substances dangereuses. La gamme Acti9 iC60L propose des accessoires optionnels, tels que des peignes du système Acti9, des auxiliaires de réarmement, de déclenchement et des télécommandes, permettant de personnaliser l'installation en fonction des besoins spécifiques.
Les capteurs d'énergie Power Tag sont conçus pour s'intégrer de manière sécurisée et optimale à la gamme Acti9 iC60. De plus, une large gamme d'accessoires de raccordement, comme les peignes, est disponible. L'Acti9 iC60L se distingue également par sa connexion rapide sans vissage, offrant une installation simplifiée. Le sectionnement est assuré par une pièce solidaire des pôles, garantissant une sécurité maximale lors des interventions sur le circuit aval. Enfin, la technologie de la fenêtre Visi-Trip permet un diagnostic immédiat des causes et de la localisation des défauts, minimisant l'impact sur l'activité.
Product Details
• Brand

• Reference
  SCHA9F94432
• In stock
  14 Items
• isbn
  3606480084133
• ean13
  3606480084133
Data sheet
• Gamme
  ACTI9 IC60L
• Type Disjoncteur
  Courbe C
• Nombre de pôles
  Tetra
• Pouvoir de coupure
  15Ka
• Intensité
  32A
• Référence fabricant
  A9F94432
